2РМТ22Б10Ш1В1В

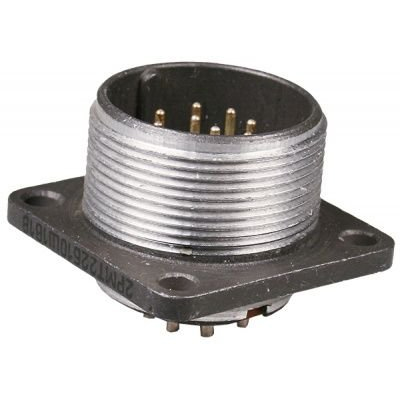

2РМТ22Б10Ш1В1В — это круглый низкочастотный негерметичный соединитель типа «вилка», который ставят на приборную панель или блок. Он рассчитан на работу в цепях постоянного и переменного тока и обычно используется там, где важны надежное резьбовое сочленение и стойкость к вибрации.promelec+1

Что означает обозначение

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 22 — условный размер корпуса.

• Б — блочный, приборный вариант исполнения.

• 10 — количество контактов.

• Ш1 — исполнение с штыревыми контактами.

• В1В — обозначение конкретной конструкции и варианта исполнения.

Основные особенности

У этого разъема 10 контактов, корпус металлический, изолятор выполнен из карболита, а покрытие контактов — серебряное. Соединение резьбовое, с одношпоночной поляризацией, поэтому его трудно состыковать неправильно.promelec+2

Типичные характеристики

• Количество контактов: 10.promelec+1

• Рабочее напряжение: до 560 В.promelec+1

• Максимальный ток: до 7 А.promelec+1

• Рабочая температура: от −60 до +100 °C.promelec+1

• Сопротивление контактов: не более 0,005 Ом.

• Ресурс сочленений: около 500 циклов.

Где применяют

Такие соединители используют в аппаратуре, измерительных приборах, промышленной электронике и других устройствах, где нужен компактный и прочный круглый разъем с надежной фиксацией. Они подходят для внутренних соединений, где важны устойчивость к вибрации и стабильный электрический контакт.

Кратко

Если совсем коротко, 2РМТ22Б10Ш1В1В — это 10-контактная блочная вилка серии 2РМТ для надежного соединения в электроаппаратуре, с резьбовой фиксацией, серебряными контактами и широким диапазоном рабочих температур.promelec+2
