Назначение соединителя 2РМТ22КУН10Ш1В1В ВП

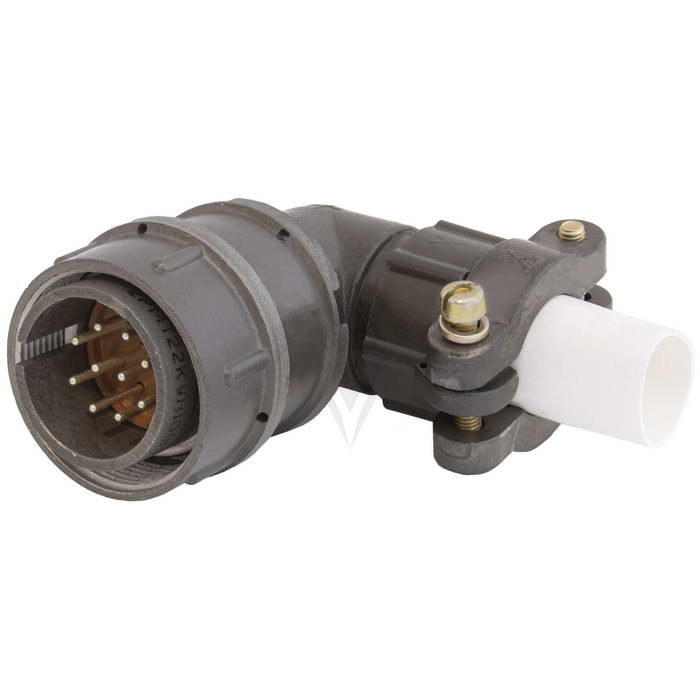

Разъем 2РМТ22КУН10Ш1В1В ВП представляет собой электрический низкочастотный цилиндрический соединитель, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории негерметичных разъемов и имеет тропикоустойчивое исполнение, что позволяет применять его в различных климатических условиях. Соединитель используется как для постоянного, так и для переменного тока с частотой до 3 МГц.

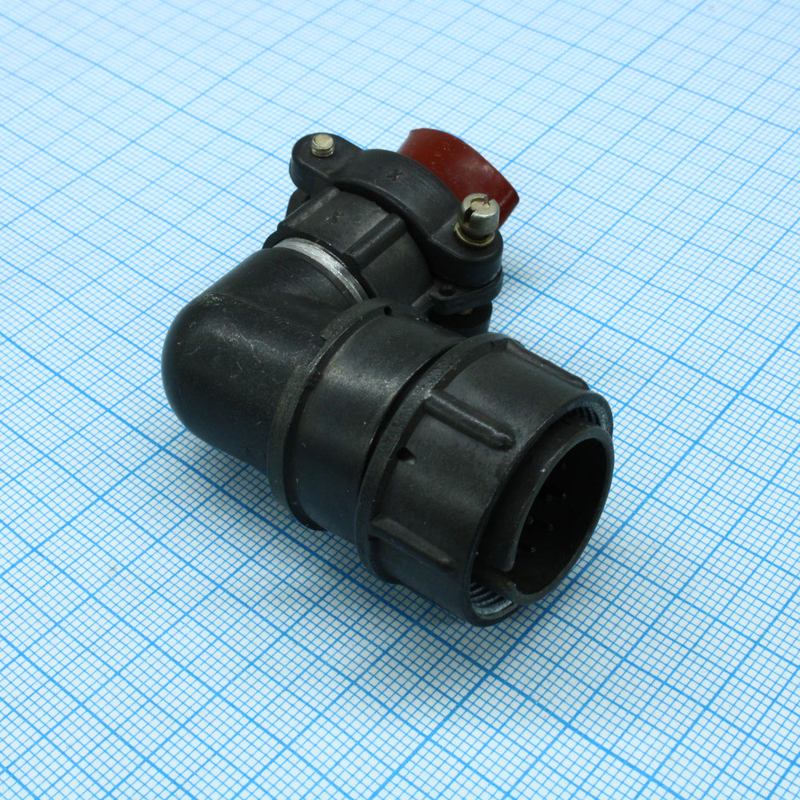

Данная модель является вилкой кабельного типа с угловым патрубком для неэкранированного кабеля. Разъемы серии 2РМТ выпускаются в нескольких конструктивных исполнениях и находят применение в широком спектре задач радиотехники и электроники, где требуется надежное электрическое соединение цепей с возможностью многократного сочленения и расчленения.

Расшифровка обозначения 2РМТ22КУН10Ш1В1В

Структура условного обозначения позволяет определить основные конструктивные и электрические параметры изделия без обращения к дополнительной документации:

• 2РМТ — тип соединителя данной серии.
• 22 — условный размер корпуса.
• К — вид корпуса, кабельный.
• У — вид патрубка, угловой.
• Н — тип гайки для патрубка, для неэкранированного кабеля.
• 10 — количество контактов.
• Ш — часть соединителя, вилка (штыревая часть).
• 1 — обозначение сочетания контактов, все контакты диаметром 1,0 мм.
• В — покрытие контактов, серебро.
• 1 — максимальная температура окружающей среды 100 градусов Цельсия.

Таким образом, обозначение полностью описывает типоразмер корпуса, вид присоединительного патрубка, число и тип контактов, а также климатические ограничения по верхней температуре эксплуатации.

Подтверждённые технические особенности

Разъем обладает следующими характеристиками, заявленными для данной модели. Тип соединителя — негерметичный, тропикоустойчивый; климатическое исполнение — всеклиматическое. Количество контактов — 10, все контакты диаметром 1,0 мм. Покрытие контактов — серебро. Способ монтажа — обжимка, соединение резьбовое. Патрубок угловой, рассчитан на неэкранированный кабель.

Основные электрические параметры приведены ниже:

• Максимальное рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на контакт диаметром 1,0 мм — от 5 до 8 А.
• Сопротивление электрического контакта — не более 5 мОм для контактов диаметром 1,0 мм.
• Сопротивление изоляции — не менее 1000 МОм.

Для сравнения, в рамках данной серии для контактов других диаметров предусмотрены следующие токовые нагрузки: для диаметра 1,5 мм — от 7 до 15 А, для диаметра 2,0 мм — до 18 А, для диаметра 3,0 мм — до 32 А. Сопротивление электрического контакта для диаметра 3,0 мм составляет до 0,8 мОм. Эти данные характеризуют серию в целом и помогают оценить место модели с контактами 1,0 мм в линейке типоразмеров.

Применение и условия эксплуатации

Соединитель применяется для коммутации электрических цепей в различных видах электроаппаратуры, включая радиоэлектронные и радиотехнические устройства. Благодаря тропикоустойчивому и всеклиматическому исполнению он подходит для работы в условиях повышенной влажности и переменных температур, а верхний предел температуры окружающей среды составляет 100 градусов Цельсия.

Вилка с угловым патрубком для неэкранированного кабеля удобна в компоновках, где требуется отвод кабеля под углом к оси сочленения, что позволяет экономить пространство внутри корпуса прибора и упрощает монтаж жгута. Резьбовое соединение обеспечивает механическую фиксацию сочленённой пары и устойчивость к вибрационным воздействиям. Обжимной способ монтажа контактов применяется при сборке кабельных сборок на производстве и в ремонтной практике.

Артикул изделия — 7550, категория — 2РМТ22. Производитель в предоставленных данных не указан, сведения о сертификатах, гарантии, стране производства и комплектации поставки отсутствуют. Изделие следует подбирать с учётом требуемого числа контактов, диаметра жил кабеля, допустимого тока и рабочего напряжения конкретной цепи.
