Назначение разъема 2РМТ22КПН10Ш1В1В

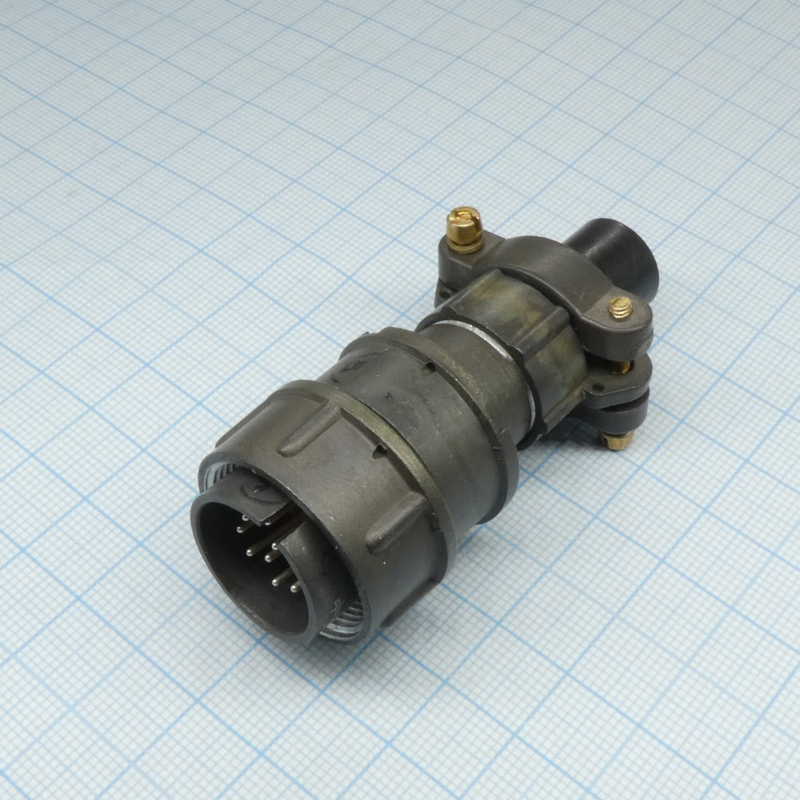

Разъем 2РМТ22КПН10Ш1В1В представляет собой кабельную вилку с десятью контактами, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие относится к категории низкочастотных цилиндрических разъемов серии 2РМТ и применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, приборах и устройствах электроники. Конструкция обеспечивает надежное механическое соединение за счет резьбового фиксирования, что особенно важно в условиях воздействия вибраций и ударных нагрузок. Артикул товара — 7549, категория — 2РМТ22.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели разъема. Все значения соответствуют типу 2РМТ — цилиндрический, негерметичный, тропикоустойчивый.

• Тип разъема: 2РМТ, цилиндрический, негерметичный, тропикоустойчивый.
• Количество контактов: 10.
• Диаметр контактов: 1,0 мм.
• Максимальная токовая нагрузка на контакт: до 7 А.
• Суммарная токовая нагрузка на соединитель: до 58 А.
• Рабочее напряжение: до 560 В, максимальное напряжение может достигать 700 В.
• Температурный диапазон: от минус 60 °C до плюс 100 °C.
• Материал корпуса: алюминиевый сплав.
• Покрытие контактов: серебро.
• Сопротивление изоляции: не менее 1000 МОм.

Конструкция и особенности исполнения

Разъем имеет прямой патрубок и гайку для неэкранированного кабеля. Такое исполнение упрощает монтаж и обеспечивает надежное крепление кабеля к корпусу вилки. Резьбовое фиксирование исключает самопроизвольное рассоединение под воздействием вибрации, что делает разъем пригодным для эксплуатации в подвижных и вибронагруженных узлах.

Корпус выполнен из алюминиевого сплава, а контакты имеют серебряное покрытие, что способствует стабильности переходного сопротивления и долговечности коммутационных циклов. Исполнение относится к тропикоустойчивым, то есть рассчитано на работу в условиях повышенной влажности и температуры без потери рабочих свойств.

Габаритные размеры

При подборе разъема для конкретного изделия важно учитывать посадочные и габаритные размеры:

• Посадочный диаметр: 22 мм.
• Габариты вилки: диаметр левый — 17,5 мм, длина максимальная — 29 мм.

Условия эксплуатации и устойчивость к нагрузкам

Разъем способен выдерживать вибрации в диапазоне частот от 1 до 1000 Гц. Допускается воздействие одиночных ударов с ускорением до 5000 метров на секунду в квадрате. Сопротивление изоляции составляет не менее 1000 МОм, что обеспечивает надежность работы в различных климатических условиях. Совокупность этих параметров позволяет применять изделие в аппаратуре, эксплуатируемой в жестких условиях, включая подвижные объекты и устройства, работающие на открытом воздухе.

Применение

Разъем 2РМТ22КПН10Ш1В1В используется для соединения и разъединения электрических цепей в различных устройствах электроники и радиоаппаратуры. Он подходит для коммутации цепей постоянного и переменного тока с рабочим напряжением до 560 В и токовой нагрузкой на контакт до 7 А. Благодаря десяти контактам и суммарной нагрузке до 58 А изделие может применяться в многожильных силовых и сигнальных линиях, где требуется компактное цилиндрическое соединение с резьбовым креплением. Типичные области применения — приборы и блоки радиоэлектронной аппаратуры, пульты и кабельные сборки, работающие в условиях вибрации и перепадов температуры.

При монтаже следует учитывать посадочный диаметр 22 мм и габариты вилки, а также тип присоединяемого кабеля — разъем предназначен для неэкранированного кабеля и оснащен прямым патрубком с гайкой. Соблюдение этих требований обеспечивает надежное механическое и электрическое соединение на весь срок службы изделия.
