Назначение разъёма 2РМТ22ПКН4Ш3В1В

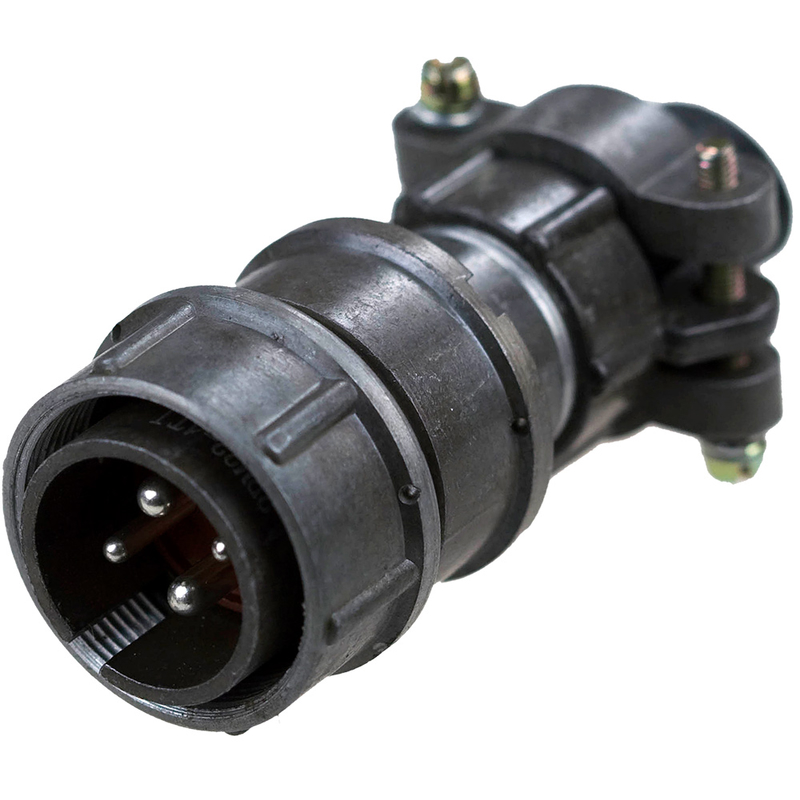

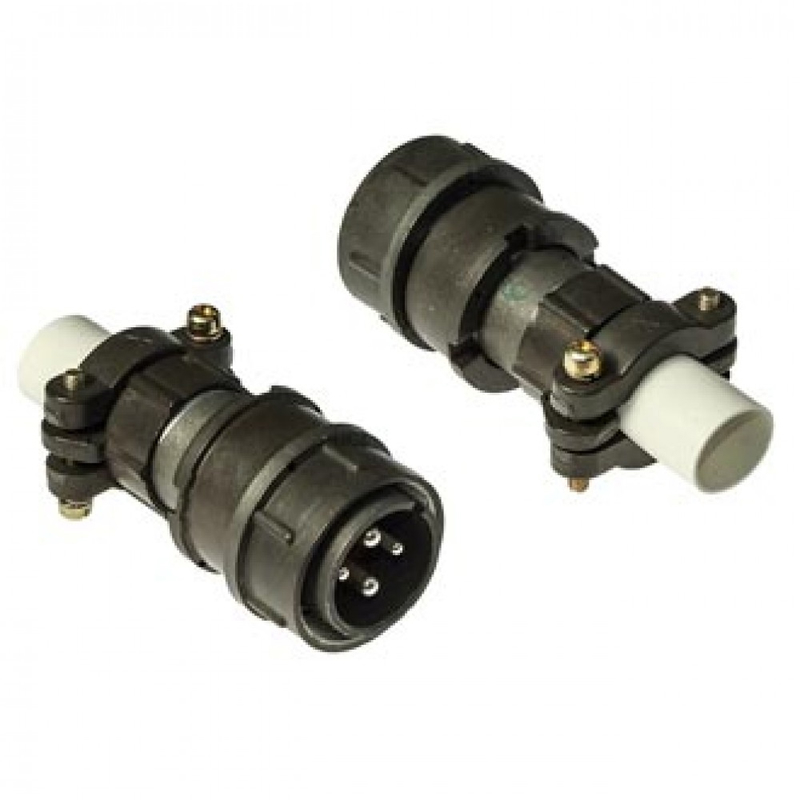

2РМТ22ПКН4Ш3В1В — это цилиндрический низкочастотный тропикоустойчивый разъём, выполненный в виде кабельной вилки с резьбовой фиксацией. Он предназначен для надёжного соединения электрических цепей в электро- и радиоаппаратуре, для коммутации проводов, кабелей, узлов и блоков. Изделие относится к серии 2РМТ и применяется там, где требуется стойкость к тропическому климату и механическим нагрузкам.

Разъём используется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560–700 В. Благодаря кабельному исполнению с прямым патрубком и гайкой для неэкранированного кабеля он удобен для оконцевания кабельных линий и внутреннего монтажа.

Конструкция и расшифровка обозначения

Обозначение 2РМТ22ПКН4Ш3В1В содержит информацию о конструкции и исполнении изделия. Серия 2РМТ указывает на тип цилиндрического низкочастотного разъёма, а число 22 — на условный размер корпуса. Буквенные и цифровые группы уточняют исполнение корпуса, тип патрубка, вариант кабельного ввода, покрытие контактов и климатическое исполнение.

• П — прямой патрубок для присоединения кабеля.
• К — кабельное исполнение корпуса.
• Н — вариант для неэкранированного кабеля.
• 4 — число контактов в разъёме.
• Ш3 — серебряное покрытие контактов.
• В1В — всеклиматическое исполнение, соответствующее условиям В2.1 по ГОСТ 15150-69.

Разъём состоит из вилки и розетки и допускает внутренний монтаж пайкой или объёмным способом. Резьбовая фиксация обеспечивает надёжное механическое соединение частей разъёма при эксплуатации.

Технические характеристики

Электрические и механические параметры разъёма рассчитаны на работу в жёстких условиях. Ниже приведены подтверждённые характеристики изделия.

• Число контактов — 4.
• Два контакта диаметром 2 мм: ток до 18 А, сопротивление не более 1,6 мОм.
• Два контакта диаметром 3 мм: ток до 32 А, сопротивление не более 0,8 мОм.
• Суммарный ток — до 80 А.
• Рабочее напряжение — 560–700 В.
• Рабочая частота цепей — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Ресурс — не менее 500 сочленений-расчленений и наработка не менее 1000 часов.
• Стойкость к вибрации — в диапазоне 1–5000 Гц.

Указанные параметры подтверждают пригодность разъёма для ответственных соединений в аппаратуре общего и специального назначения.

Применение и условия эксплуатации

2РМТ22ПКН4Ш3В1В применяется для соединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Он подходит для внутреннего монтажа пайкой и используется в составе кабельных сборок, блоков и стоек, где требуется передача токов до 80 А и работа при напряжении до 700 В.

Тропикоустойчивое исполнение В1В (по ГОСТ 15150-69, условия В2.1) позволяет эксплуатировать разъём в условиях тропического климата: при повышенной влажности, температуре и воздействии агрессивных факторов среды. Серебряное покрытие контактов (Ш3) снижает переходное сопротивление и обеспечивает стабильность электрического контакта при длительной работе.

Разъём рассчитан на повышенные механические нагрузки: он выдерживает вибрацию в диапазоне от 1 до 5000 Гц, что делает его пригодным для применения в подвижной и вибронагруженной аппаратуре. Резьбовая фиксация предотвращает самопроизвольное расчленение соединения.

Краткое резюме

2РМТ22ПКН4Ш3В1В — надёжный кабельный разъём серии 2РМТ с четырьмя контактами, серебряным покрытием и всеклиматическим исполнением. Он объединяет высокие токовые и изоляционные характеристики, стойкость к вибрации и тропическому климату, что делает его востребованным решением для коммутации цепей в электро- и радиоаппаратуре. Артикул товара — 3558, категория — 2РМТ22.
