Назначение разъёма 2РМТ22КУН4Ш3В1В

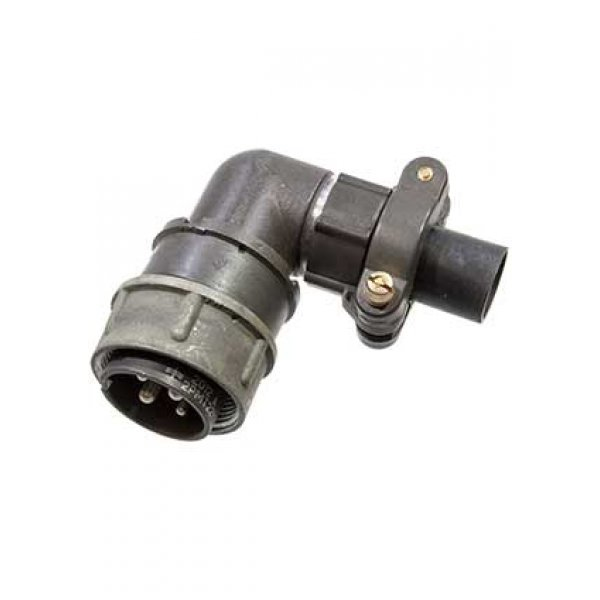

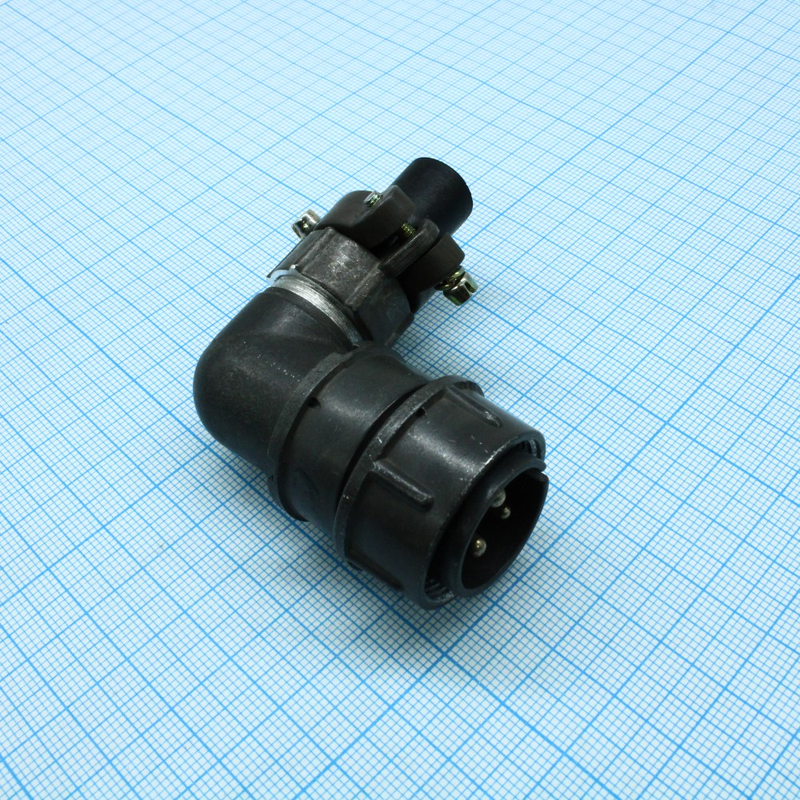

2РМТ22КУН4Ш3В1В «Элекон» — это цилиндрический низкочастотный разъём из серии 2РМТ, предназначенный для использования во внутренних низкочастотных электрических цепях постоянного и переменного тока. Изделие выпускается российским производителем «Элекон» и применяется в промышленной и приборной аппаратуре, где требуется надёжное электрическое соединение с возможностью многократной состыковки и расстыковки.

Разъём относится к типу негерметичных низкочастотных цилиндрических соединителей. Он монтируется методом пайки, то есть объёмным монтажом, и используется в кабельных и приборных линиях. Такое исполнение делает его удобным для сборки жгутов, внутриблочных и межблочных соединений, а также для подключения внешних кабелей к оборудованию.

Конструктивные особенности и подтверждённые характеристики

Корпус разъёма выполнен из металла, а изолятор — обычно из карболита или аналогичного компаунда. Такое сочетание материалов обеспечивает достаточную механическую прочность и электрическую изоляцию. Соединение частей разъёма резьбовое, что исключает самопроизвольное рассоединение при вибрации и механических воздействиях.

• Количество контактов: 4.
• Тип: негерметичный, низкочастотный, цилиндрический, экранированный.
• Покрытие контактов: серебро — снижает переходное сопротивление и улучшает стабильность контакта.
• Монтаж: пайка, объёмный монтаж.
• Номинальное напряжение: до нескольких сотен вольт, в ряде модификаций серии 2РМТ — до 560–700 В.
• Ток на отдельный контакт: порядка нескольких ампер.
• Рабочий температурный диапазон: примерно от минус 60 °C до плюс 100 °C, что позволяет применять разъём во всеклиматическом исполнении приборов и устройств.
• Соединение: резьбовое, с большим количеством допустимых циклов состыковки–расстыковки (десятки раз).

Указанные параметры подтверждаются конструкцией и назначением серии 2РМТ. Разъём не является герметичным, поэтому его не следует применять в условиях прямого воздействия влаги, агрессивных сред или повышенного давления без дополнительной защиты.

Применение

Разъём 2РМТ22КУН4Ш3В1В широко применяется в промышленной и приборной аппаратуре. Его используют для коммутации низкочастотных цепей постоянного и переменного тока внутри блоков, между блоками и в кабельных линиях. Благодаря металлическому корпусу и экранированию, изделие подходит для оборудования, где важна помехозащищённость и механическая стойкость соединения.

Типовые области применения включают:

1. Промышленное и измерительное оборудование.
2. Приборы и устройства всеклиматического исполнения.
3. Кабельные и приборные линии с объёмным монтажом.
4. Внутренние низкочастотные электрические цепи постоянного и переменного тока.

Год сведений о товаре: 2017. Артикул: 50280. Категория: 2РМТ22. Производитель: Элекон.
