Назначение разъёма 2РМТ22КУН4Ш3В1В

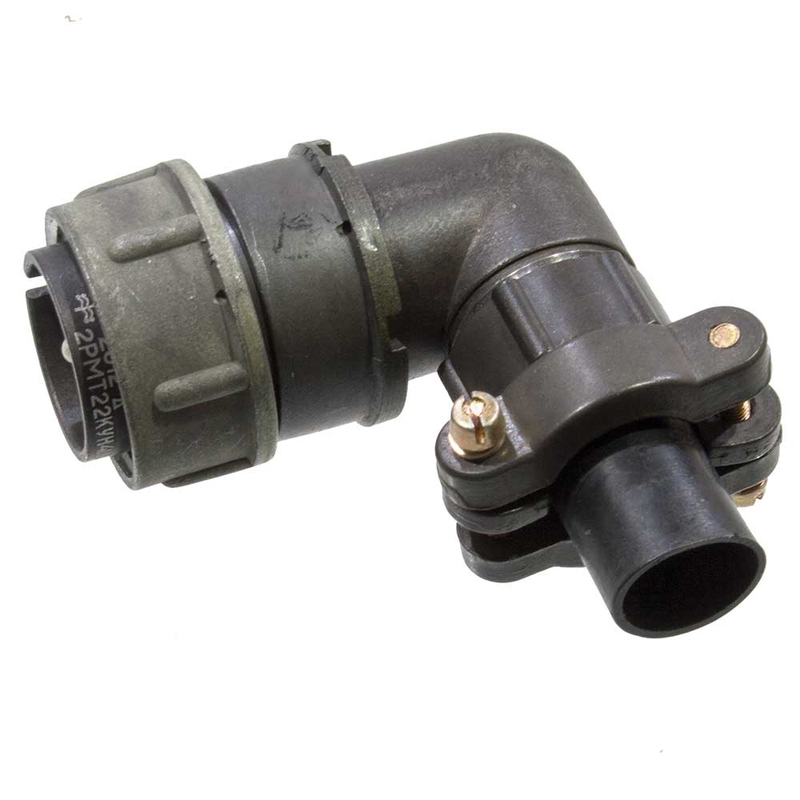

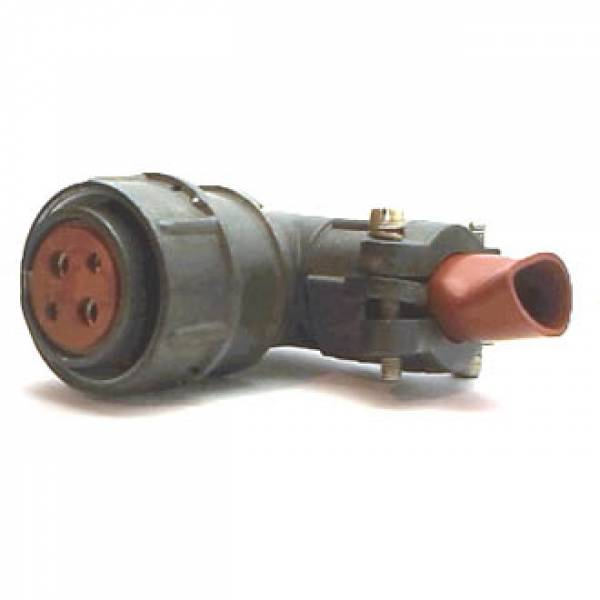

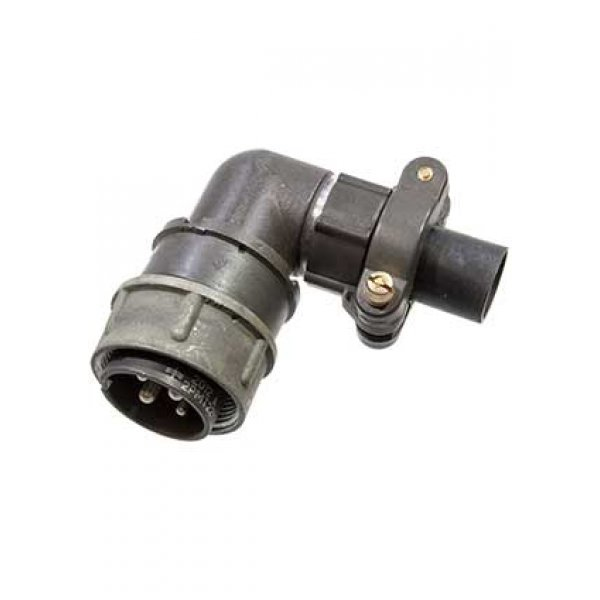

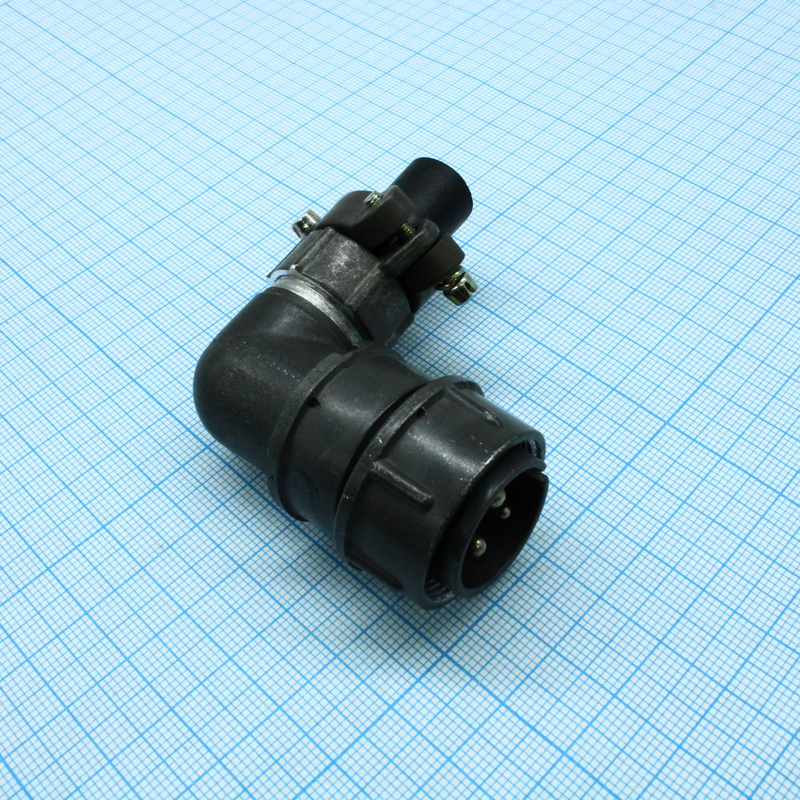

2РМТ22КУН4Ш3В1В — это цилиндрический низкочастотный разъём производства компании «Элекон», предназначенный для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное соединение проводников при одновременном экранировании линии и устойчивости к климатическим воздействиям.

Разъём относится к серии 2РМТ с условным размером корпуса 22 и резьбовым сочленением. Это кабельный соединитель вилочного типа с угловым патрубком без гайки, выполненный в экранированном и негерметичном исполнении, в всеклиматическом варианте (УХЛ).

Подтверждённые особенности и технические характеристики

Конструкция и параметры разъёма определяются его принадлежностью к серии 2РМТ и конкретным исполнением, указанным в обозначении. Ниже перечислены подтверждённые характеристики изделия.

• Тип: цилиндрический низкочастотный разъём, кабельный соединитель вилочного типа.
• Конструктивное исполнение: угловой патрубок без гайки, экранированное, негерметичное.
• Климатическое исполнение: всеклиматический вариант (УХЛ).
• Количество и диаметр контактов: 4 контакта диаметром 2,0 мм и 3,0 мм.
• Покрытие контактов: серебряное (индекс В в обозначении).
• Рабочее напряжение: до 700 В.
• Ток на контакт: от 4 до 36 А.
• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Ресурс сочленений: до 500 циклов.
• Сопротивление контактов: до 1,6 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Монтаж: объёмная пайка.
• Совместимость с кабелем: корпус подходит для экранированного кабеля.
• Теплостойкость: до 100 градусов Цельсия.

Область применения

Разъём 2РМТ22КУН4Ш3В1В используется в промышленных и приборных системах для надёжного соединения электрических цепей, где требуется устойчивость к климатическим воздействиям и экранирование. Всеклиматическое исполнение УХЛ позволяет применять изделие в условиях с широким разбросом температур и повышенной влажностью, а экранированный корпус снижает влияние помех на передаваемый сигнал.

Объёмный монтаж пайкой делает разъём удобным для сборки кабельных сборок и жгутов внутри приборов и промышленного оборудования. Резьбовое сочленение обеспечивает механическую фиксацию ответной части и препятствует самопроизвольному расхождению соединения при вибрации.

Порядок подбора и эксплуатационные замечания

При подборе разъёма следует учитывать тип ответной части, соответствующей серии 2РМТ с условным размером корпуса 22, а также параметры коммутируемой цепи. Для корректной работы необходимо, чтобы рабочие ток и напряжение не превышали указанных значений, а температурный режим находился в пределах от минус 60 до плюс 100 градусов Цельсия.

1. Проверить соответствие числа и диаметра контактов (4 контакта диаметром 2,0 мм и 3,0 мм) требованиям схемы соединения.
2. Убедиться, что рабочее напряжение цепи не превышает 700 В, а ток на контакт находится в диапазоне от 4 до 36 А.
3. Оценить необходимость экранирования и применить экранированный кабель, совместимый с угловым патрубком корпуса.
4. Выполнить монтаж объёмной пайкой с соблюдением температурных ограничений, не превышающих теплостойкость изделия.
5. Учесть ресурс сочленений до 500 циклов при планировании периодичности подключений.

Производитель «Элекон» обеспечивает соответствие изделия ГОСТам для всеклиматического исполнения. Разъём относится к категории 2РМТ22 и имеет артикул 3530. Дополнительные сведения о комплектации, гарантии и стране производства в предоставленных данных отсутствуют.
