Назначение соединителя 2РМТ22КУН4Ш3В1В

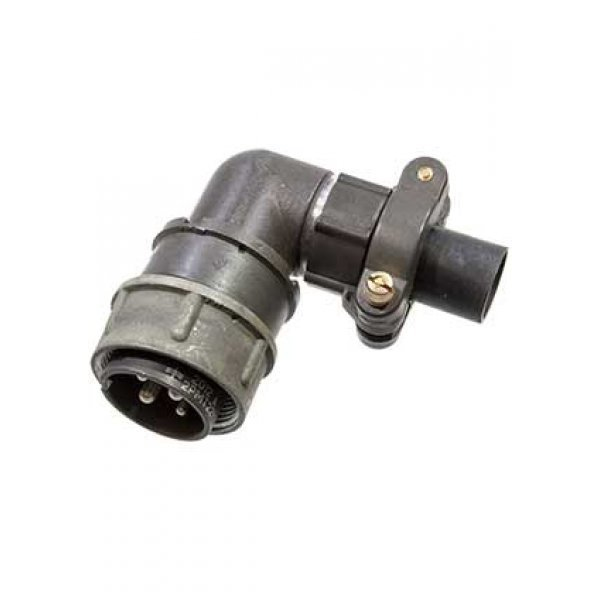

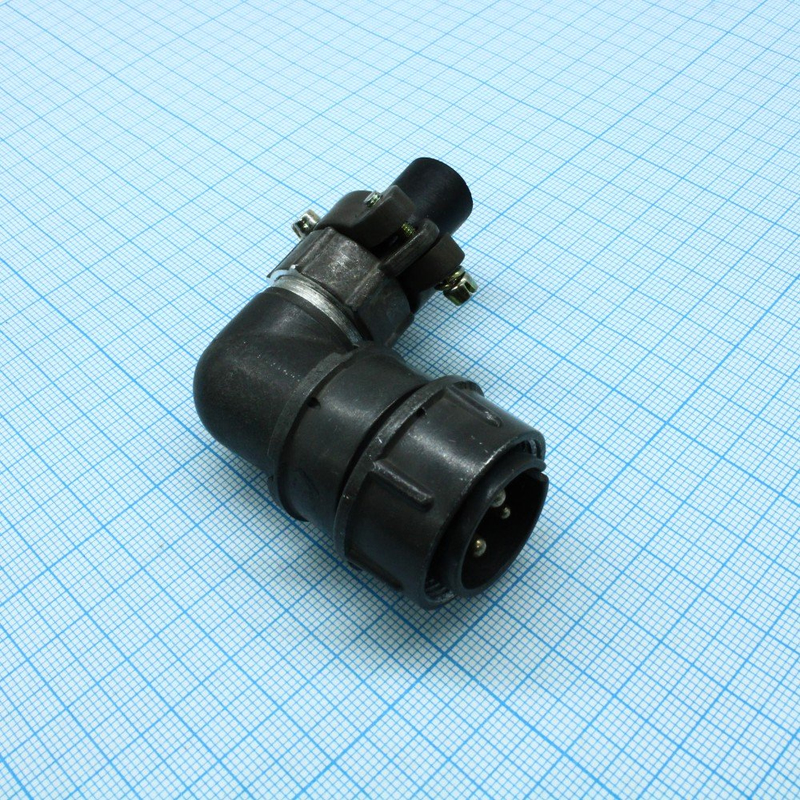

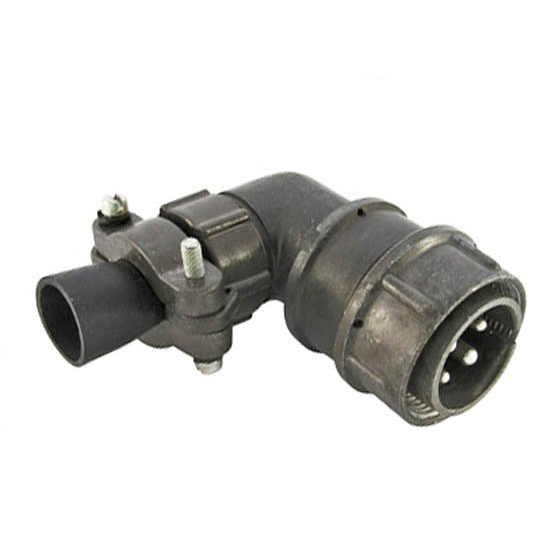

2РМТ22КУН4Ш3В1В — это цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с угловым патрубком. Изделие предназначено для соединения и коммутации электрических цепей постоянного и переменного тока между блоками, приборами и устройствами в электротехнической и радиоаппаратуре общего и специального назначения.

Соединитель применяется в составе кабельных сборок, где требуется надёжное разъёмное соединение проводов и кабелей при повышенных токах нагрузки. Благодаря исполнению контактов с серебряным покрытием и влагостойкому исполнению разъём может эксплуатироваться в составе аппаратуры всеклиматического применения.

Расшифровка обозначения и конструктив

Маркировка 2РМТ22КУН4Ш3В1В построена по системе условных обозначений серии 2РМТ и содержит сведения о типе корпуса, виде патрубка, числе и сочетании контактов, а также о покрытии и климатическом исполнении.

• 2РМТ — серия цилиндрических низкочастотных соединителей.
• 22 — типоразмер корпуса, определяющий условный посадочный диаметр.
• К — кабельный корпус, рассчитанный на монтаж кабеля.
• У — угловой патрубок: подвод кабеля выполнен под углом к плоскости фланца.
• Н — гайка патрубка под неэкранированный кабель.
• 4 — количество контактных гнёзд или штырей в данном типономинале.
• Ш3 — вилка с сочетанием контактов диаметром 2 мм и 3 мм.
• В1В — серебряное покрытие контактов, тропико- и влагостойкое исполнение.

Корпус соединителя металлический, изолятор выполнен из карболита или аналогичного изоляционного материала. Сочленение с ответной розеткой обеспечивается резьбовым замком, а одношпоночная поляризация корпусов исключает неправильное соединение. В сочленённом состоянии разъём обеспечивает пылезащиту контактов и мест подключения проводов, при этом относится к негерметичному исполнению.

Основные электрические параметры

В данном типоисполнении соединитель имеет 4 контакта с сочетанием диаметров 2 мм и 3 мм. Ток на контакт достигает 36 А, суммарный ток на соединитель может составлять до сотен ампер в зависимости от сочетания и диаметров контактов типоряда 2РМТ.

• Максимальное рабочее напряжение — порядка 560–700 В.
• Рабочая частота коммутируемых цепей — до примерно 3 МГц.
• Сопротивление контакта — единицы-десятки мОм в зависимости от диаметра.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более примерно 6 пФ.

Применение и условия эксплуатации

Соединитель 2РМТ22КУН4Ш3В1В используется для коммутации проводов и кабелей между блоками и устройствами в электротехнической и радиоаппаратуре, в том числе во всеклиматическом исполнении. Исполнение В1В с серебряным покрытием контактов обеспечивает тропико- и влагостойкость, что позволяет применять изделие в условиях повышенной влажности и в районах с тропическим климатом.

Угловой патрубок с гайкой под неэкранированный кабель упрощает монтаж в стеснённых условиях, позволяя прокладывать кабель под углом к плоскости фланца. Резьбовое сочленение и одношпоночная поляризация обеспечивают механическую прочность и стабильность электрического соединения при вибрационных и ударных нагрузках.
