2РМТ22КУН4Ш3В1В: кабельная вилка для надежных электрических соединений

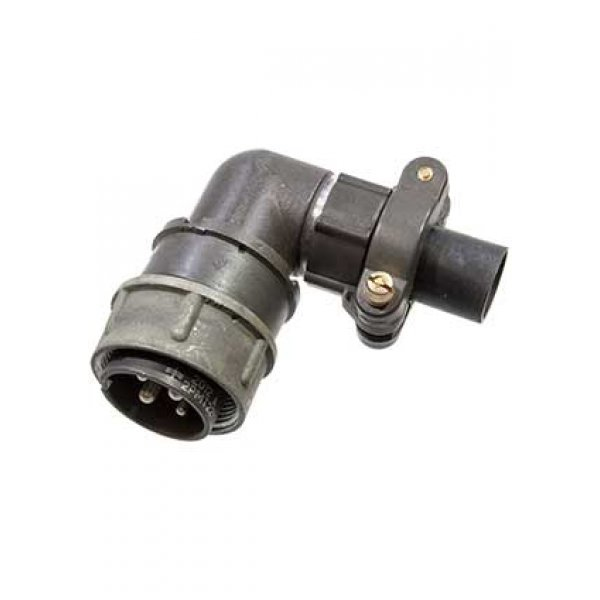

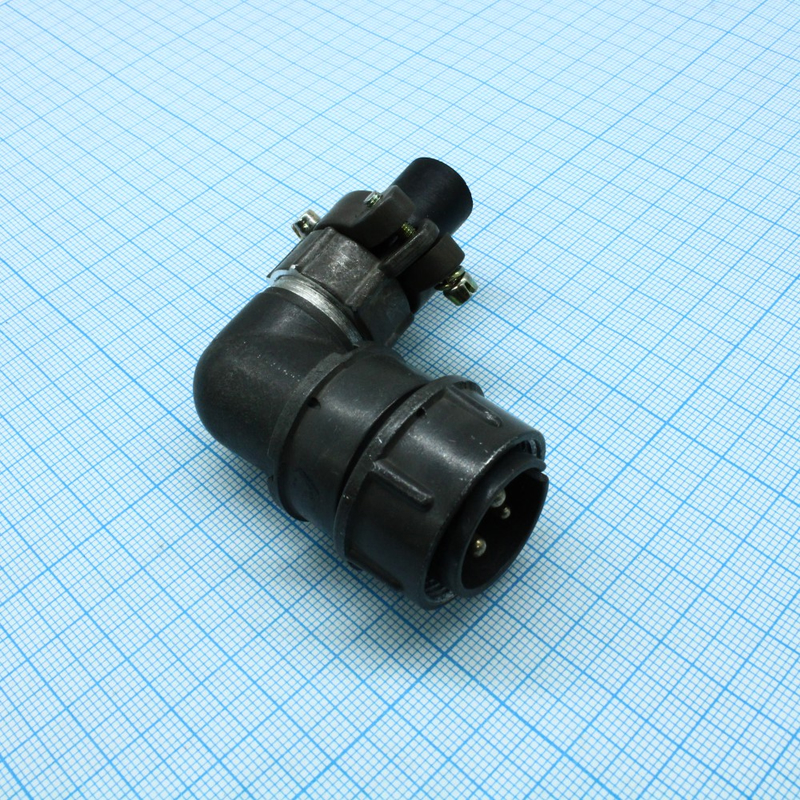

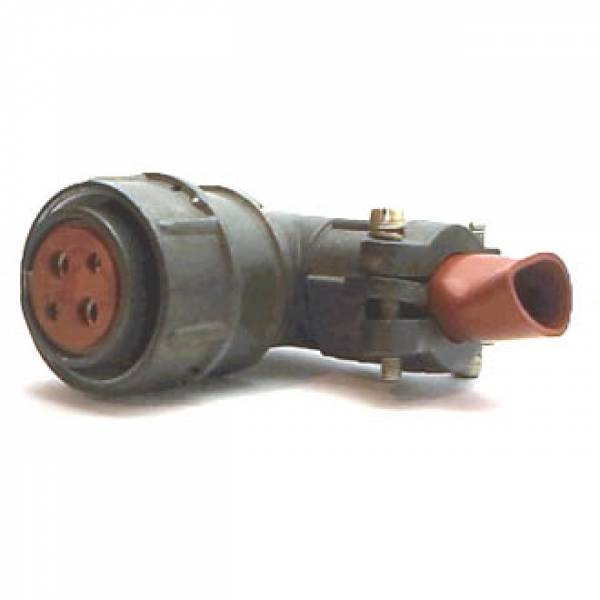

2РМТ22КУН4Ш3В1В — круглый электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с угловым патрубком. Конструкция рассчитана на создание разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, стабильность контакта и удобство прокладки кабеля.

Конструкция и маркировка

Маркировка 2РМТ22КУН4Ш3В1В отражает ключевые конструктивные признаки изделия:

• 2РМТ — серия круглых электрических соединителей.

• 22 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок, позволяющий организовать вывод кабеля под углом и уменьшить занимаемое пространство.

• Н — исполнение гайки патрубка для неэкранированного кабеля.

• 4 — количество контактов.

• Ш3 — сочетание контактов № 3.

• В1В — обозначение климатического и конструктивного исполнения, применяемое в маркировке изделия.

Угловая компоновка особенно актуальна для оборудования с плотной компоновкой: шкафов автоматики, приборных блоков, электротехнических модулей и подвижных систем, где прямой вывод кабеля может быть неудобен.

Основные технические параметры

Вилка 2РМТ22КУН4Ш3В1В имеет четыре контакта двух типоразмеров: два контакта диаметром 2 мм и два контакта диаметром 3 мм. Такое сочетание помогает распределять силовые и управляющие цепи в рамках одного разъёмного интерфейса.

Указанные характеристики следует использовать как ориентировочные для конкретной модификации: при проектировании электрической системы важно сверяться с действующей технической документацией и требованиями к условиям эксплуатации.

Где применяется разъём

Соединитель 2РМТ22КУН4Ш3В1В может использоваться в оборудовании, где требуется быстрое отсоединение кабельной линии без нарушения стационарной части электромонтажа. Типичные области применения:

• системы промышленной автоматики и управления;

• электротехнические шкафы и распределительные устройства;

• измерительные и испытательные комплексы;

• приборостроение;

• транспортное и специальное оборудование;

• производственные установки с вибрационными и температурными воздействиями.

Серия 2РМТ предназначена для работы в электрических цепях постоянного тока и переменного тока частотой до 3 МГц. В сочетании с устойчивостью к вибрации и широким температурным диапазоном это делает разъём востребованным для техники, работающей в сложных условиях.

Что учитывать при подключении

Для надежной работы 2РМТ22КУН4Ш3В1В важно правильно подобрать ответную часть, соблюсти схему распайки контактов и не превышать допустимую нагрузку по каждому контакту и по соединителю в целом. Контакты диаметром 2 мм и 3 мм имеют разные допустимые токи, поэтому распределение цепей должно выполняться с учетом сечения проводников, режима нагрузки и условий охлаждения.

Также следует контролировать:

• соответствие ответного разъёма серии, размера корпуса и контактной формулы;

• корректность фиксации кабеля в угловом патрубке;

• отсутствие механического натяжения и резких перегибов кабеля;

• чистоту контактных поверхностей;

• сохранность изоляции после монтажа и обслуживания.

2РМТ22КУН4Ш3В1В — практичное решение для формирования компактного, разъёмного и устойчивого к эксплуатационным воздействиям кабельного соединения. Четырёхконтактная схема, угловой патрубок и высокие допустимые электрические параметры позволяют применять эту вилку в широком спектре промышленных и приборных систем.
