Назначение разъёма 2РМТ22КУН4Ш3В1В

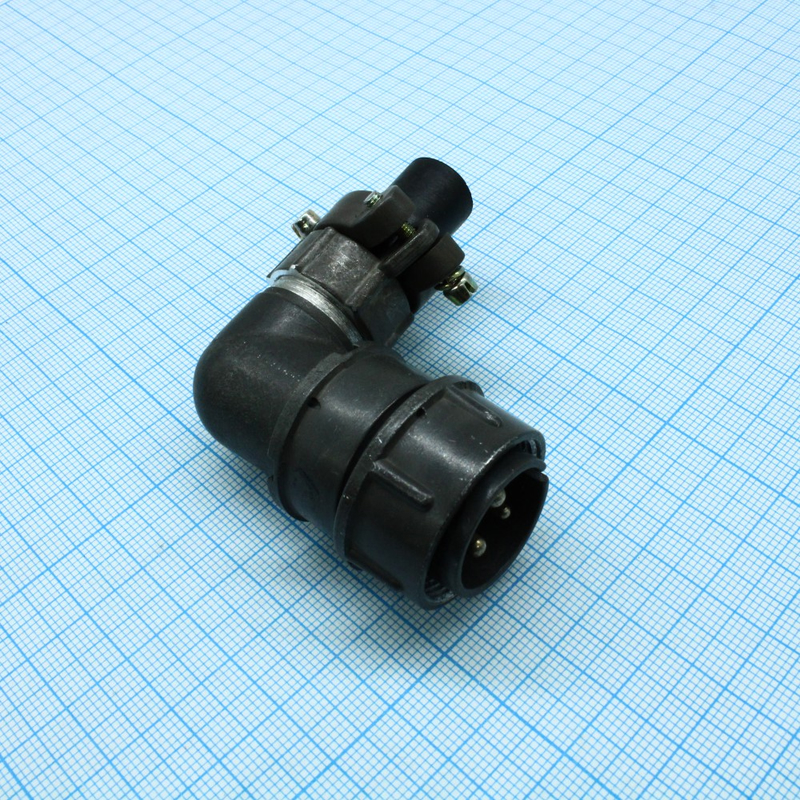

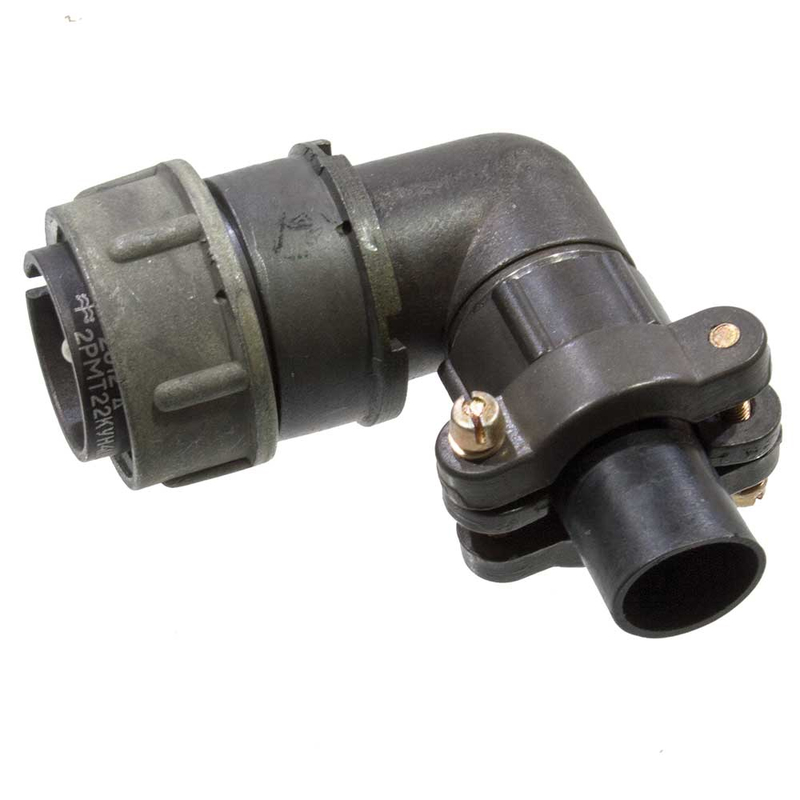

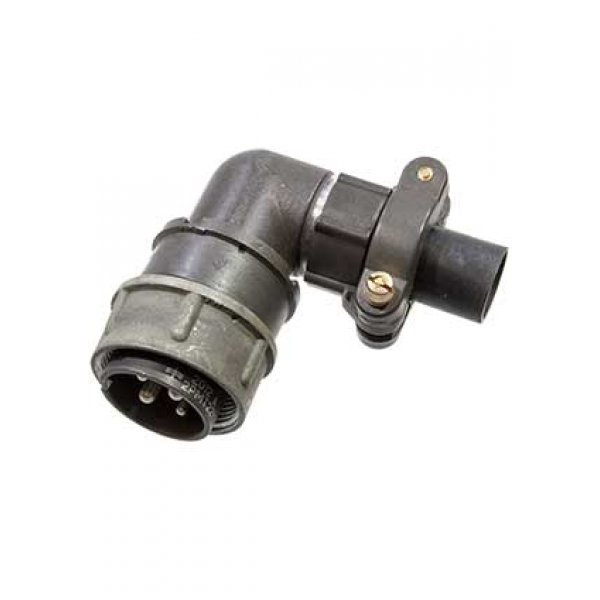

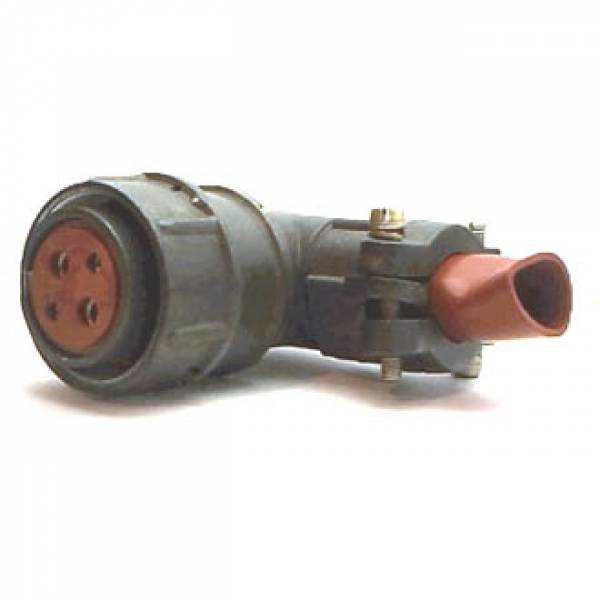

Разъём 2РМТ22КУН4Ш3В1В — это электрический цилиндрический низкочастотный соединитель типа 2РМТ, выполненный в виде кабельной вилки с угловым патрубком. Он предназначен для промышленного применения в электрических цепях постоянного и переменного тока и используется как часть разъёмных соединений в приборах, аппаратуре и промышленных устройствах.

Вилка обеспечивает пылезащищённость сочленённых контактов и мест подключения проводников, что важно для монтажа в условиях повышенной запылённости и вибрации. Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ22К

Обозначение 2РМТ22К указывает на серию цилиндрических негерметичных соединителей с посадочным диаметром корпуса около 22 мм.

Индекс УН

Индекс УН обозначает кабельную вилку с угловым патрубком и экранированием. Корпус металлический, что обеспечивает экран и защиту от электромагнитных помех.

Индекс 4Ш3В1В

Индекс 4Ш3В1В указывает на четыре контакта, одношпоночную поляризацию корпусов и теплоустойчивое исполнение с покрытием контактов серебром. Теплостойкость исполнения достигает 100 °C.

Технические характеристики

• Количество контактов — 4.
• Поляризация корпусов — одношпоночная.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — порядка 560–700 В в зависимости от конкретного исполнения в серии 2РМТ.
• Токовая нагрузка на одиночный контакт — примерно от 4 А до 36 А для контактов диаметрами 2 мм и 3 мм соответственно.
• Суммарный ток на весь соединитель — до нескольких десятков ампер.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочий диапазон температур — примерно от минус 60 °C до плюс 100 °C.
• Теплостойкость исполнения — до 100 °C.

Низкая ёмкость между контактами и высокое сопротивление изоляции обеспечивают низкие потери и хорошую электромагнитную совместимость на низких частотах.

Применение и условия эксплуатации

Разъёмы 2РМТ22 выполняются в тропико- и всеклиматическом исполнении, что допускает работу в широком диапазоне температур и в различных климатических условиях. Соединитель применяется в приборах, аппаратуре и промышленных устройствах, где требуется разъёмное соединение электрических цепей постоянного и переменного тока.

Сочленение вилки и розетки — резьбовое, с одношпоночной поляризацией, что предотвращает неправильную сборку и обеспечивает надёжную механическую фиксацию. Количество допустимых сочленений может достигать нескольких сотен.

Металлический экранированный корпус с угловым патрубком делает разъём удобным для монтажа кабельных линий в стеснённых условиях и в местах с повышенным уровнем электромагнитных помех, а пылезащищённость сочленённых контактов важна для эксплуатации в условиях повышенной запылённости и вибрации.
