Назначение соединителя 2РМТ22КУН4Ш3В1В

Соединитель 2РМТ22КУН4Ш3В1В — это цилиндрический низкочастотный тропикоустойчивый разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

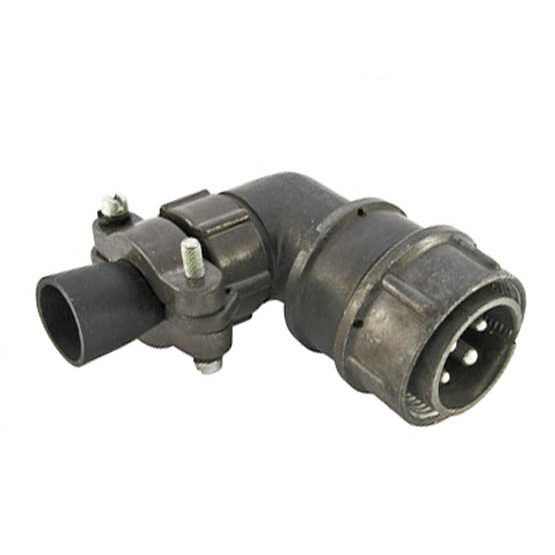

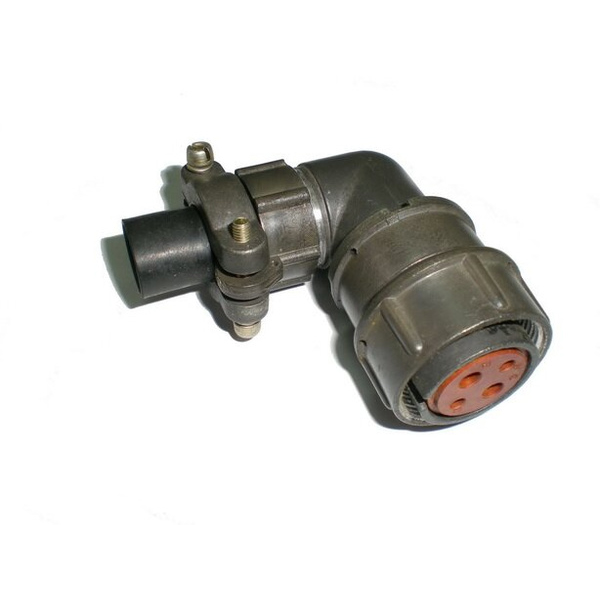

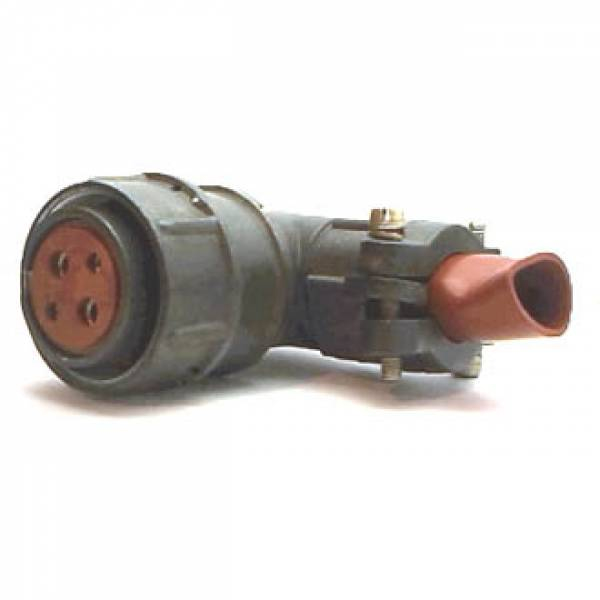

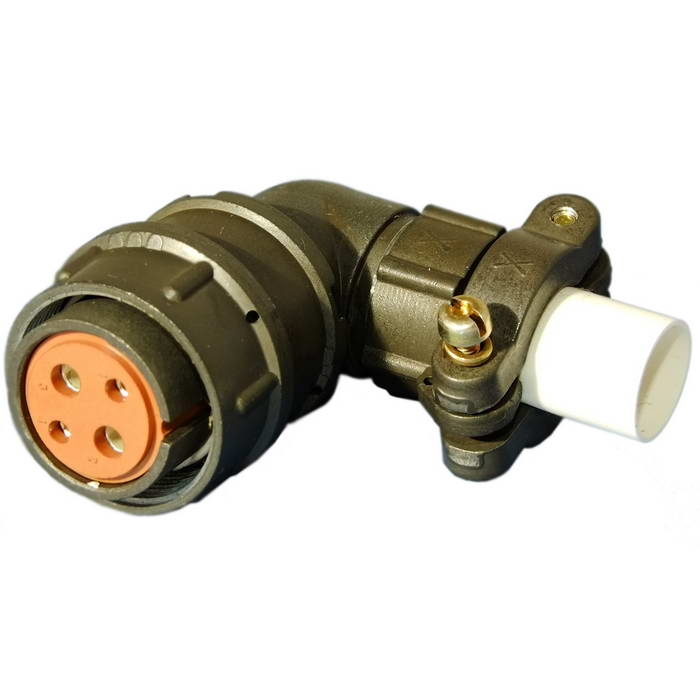

Разъем оснащен угловым патрубком и гайкой для неэкранированного кабеля, а его контакты имеют серебряное покрытие. Поставляется под артикулом 3531 и относится к категории 2РМТ22.

Подтвержденные особенности и технические характеристики

Конструкция и параметры соединителя определяются его типом и исполнением. Ниже приведены характеристики, соответствующие маркировке изделия.

• Тип соединителя: 2РМТ.
• Условный размер корпуса: 22.
• Вид корпуса: кабельный (К).
• Вид патрубка: угловой (У).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 4.
• Сочетание контактов: 3 — контакты диаметром 2,0 мм и 3,0 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: 100 градусов Цельсия.
• Всеклиматическое исполнение: да (В).
• Рабочее напряжение: 560 или 700 В в зависимости от типономинала.
• Рабочая частота: до 3 МГц.
• Годы выпуска, указанные в описании: 2014 и 2016.

Сочетание контактов разных диаметров позволяет использовать соединитель в цепях с различной токовой нагрузкой в пределах одного корпуса. Серебряное покрытие контактной группы обеспечивает стабильный электрический контакт, а тропикоустойчивое и всеклиматическое исполнение допускает эксплуатацию в сложных климатических условиях.

Применение и условия эксплуатации

Разъемы 2РМТ22КУН4Ш3В1В используются для коммутации электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Угловой патрубок с гайкой для неэкранированного кабеля упрощает монтаж в стесненных условиях и позволяет организовать ввод кабеля под углом к корпусу прибора.

Благодаря всеклиматическому исполнению и теплостойкости до 100 градусов Цельсия соединитель пригоден для работы в аппаратуре, эксплуатируемой в различных климатических зонах. Кабельное исполнение корпуса предполагает закрепление разъема на кабеле, а не на панели прибора.

Производитель и гарантийные условия

Разъемы 2РМТ22КУН4Ш3В1В производятся компанией Элекон. Производитель в описании товара не указан отдельной строкой, однако в имеющихся сведениях изготовителем названа компания Элекон.

Гарантийный срок хранения соединителей составляет 15 лет со дня изготовления. Гарантийная наработка равна 1000 часов во всех режимах и 100000 часов в облегченном режиме.

Краткие сведения о маркировке

Обозначение 2РМТ22КУН4Ш3В1В последовательно отражает основные параметры изделия: тип 2РМТ, условный размер корпуса 22, кабельный корпус, угловой патрубок, гайку для неэкранированного кабеля, четыре контакта, сочетание контактов 3, серебряное покрытие контактов и всеклиматическое исполнение. Такая структура маркировки позволяет подобрать совместимые ответные части и правильно определить область применения соединителя.
