2РМТ22КУН4Ш3В1: угловая кабельная вилка для надежных электрических соединений

2РМТ22КУН4Ш3В1 — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с угловым патрубком. Разъём предназначен для разъёмного соединения цепей постоянного и переменного тока, где важны механическая прочность, устойчивость контакта и удобная прокладка кабеля в ограниченном пространстве.

Исполнение с четырьмя контактами разного диаметра позволяет одновременно подключать цепи с различной токовой нагрузкой. Угловая конструкция патрубка помогает снизить изгиб кабеля у ввода и рационально разместить жгут проводов внутри аппаратуры, шкафов управления, машин и приборов.

Расшифровка обозначения 2РМТ22КУН4Ш3В1

Маркировка разъёма содержит сведения о его конструктивном исполнении:

Таким образом, 2РМТ22КУН4Ш3В1 представляет собой четырёхконтактную кабельную вилку с угловым вводом под неэкранированный кабель и резьбовым способом сочленения.

Технические особенности

В контактной группе разъёма применяются четыре штыревых контакта: два контакта диаметром 2 мм и два контакта диаметром 3 мм. Такая комбинация подходит для подключения силовых и управляющих цепей в одном соединителе.

Основные параметры исполнения 2РМТ22КУН4Ш3В1:

• Количество контактов — 4.

• Контакты №1 и №4 имеют диаметр 2 мм.

• Контакты №2 и №3 имеют диаметр 3 мм.

• Допустимый ток для контактов диаметром 2 мм — до 18 А на контакт.

• Допустимый ток для контактов диаметром 3 мм — до 32 А на контакт.

• Максимальная суммарная токовая нагрузка соединителя — до 80 А.

• Сопротивление контакта диаметром 2 мм — не более 1,6 мОм.

• Сопротивление контакта диаметром 3 мм — не более 0,8 мОм.

• Рабочее напряжение — до 560 В; конкретное допустимое значение следует подтверждать по паспорту применяемого типоисполнения.

• Рабочая частота цепей — до 3 МГц.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ.

• Ресурс соединителя — не менее 500 циклов сочленения и расчленения.

• Минимальная наработка — не менее 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

Конструкция и преимущества

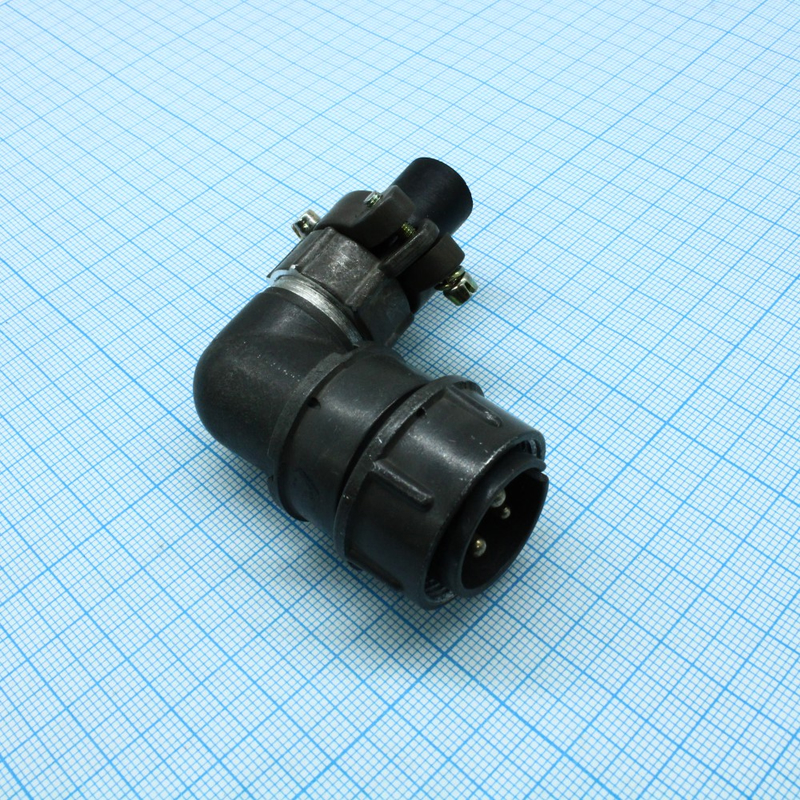

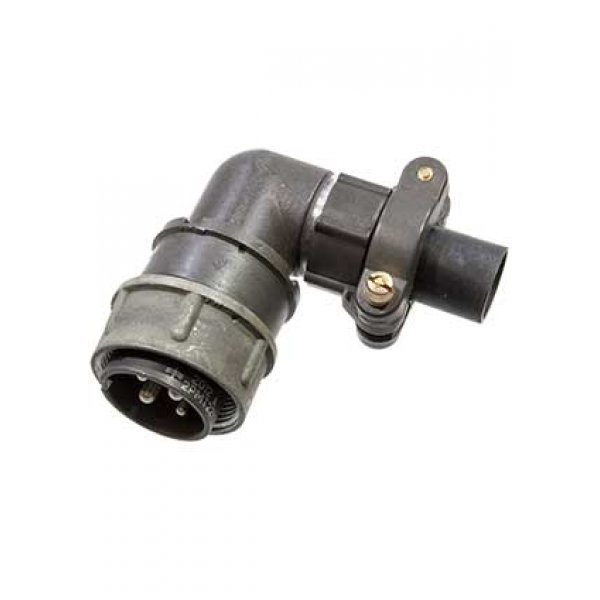

Ключевая конструктивная особенность 2РМТ22КУН4Ш3В1 — угловой патрубок. Он ориентирует кабель вдоль корпуса оборудования, а не перпендикулярно плоскости разъёма. Это особенно полезно при монтаже в стеснённых условиях, на подвижных частях оборудования или в шкафах с плотной компоновкой кабельных трасс.

Резьбовое сочленение обеспечивает надёжную механическую фиксацию вилки и ответной части. При правильном подборе ответного разъёма и соблюдении технологии пайки контактов такое соединение устойчиво к вибрационным и эксплуатационным нагрузкам.

Контактная группа со штырями рассчитана на объёмный монтаж пайкой. Серебряное покрытие контактов, характерное для данного исполнения, способствует снижению переходного сопротивления и повышает стабильность электрического соединения при многократном использовании.

Где применяется разъём 2РМТ22КУН4Ш3В1

Разъём 2РМТ22КУН4Ш3В1 используют в составе электротехнического, промышленного и приборного оборудования, где требуется разъёмное подключение кабелей с токовыми и управляющими цепями. Типичные области применения:

• Шкафы автоматики, управления и распределительные устройства.

• Промышленные станки, испытательные стенды и технологическое оборудование.

• Контрольно-измерительные приборы и аппаратные комплексы.

• Силовые цепи малой и средней мощности.

• Кабельные жгуты оборудования с ограниченным монтажным пространством.

• Электронные и электромеханические системы, работающие на постоянном или переменном токе.

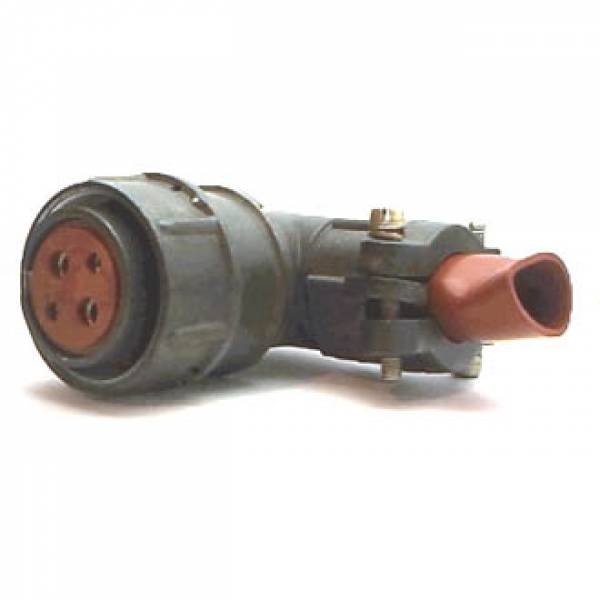

При подборе ответной части необходимо сверять тип контактов, номер контактного сочетания, положение ключа, способ монтажа, конструкцию корпуса и климатическое исполнение. Вилка со штыревыми контактами должна соединяться с совместимой кабельной или блочной розеткой соответствующей серии и контактной схемы.

Важные условия выбора

Перед внедрением 2РМТ22КУН4Ш3В1 в устройство рекомендуется проверить не только номинальный ток каждого контакта, но и суммарную нагрузку, сечение присоединяемых проводников, условия охлаждения, вибрационные воздействия и радиус изгиба кабеля у углового патрубка.

Отдельное внимание следует уделить тому, что исполнение Н рассчитано на неэкранированный кабель. Если конструкция оборудования требует непрерывности экрана кабеля или повышенной защиты от электромагнитных помех, следует выбирать исполнение соединителя, предусматривающее подключение экранированного кабеля.

2РМТ22КУН4Ш3В1 — практичное решение для формирования компактного, разборного и механически надёжного кабельного соединения с четырьмя силовыми или смешанными цепями. Его угловая конструкция, резьбовая фиксация и комбинированная контактная группа делают разъём востребованным в промышленной автоматике, приборостроении и специальной электротехнической аппаратуре.
