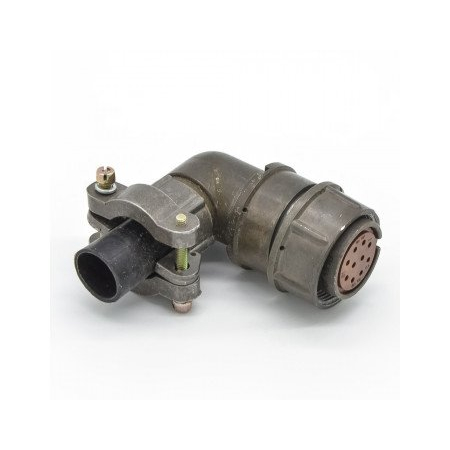

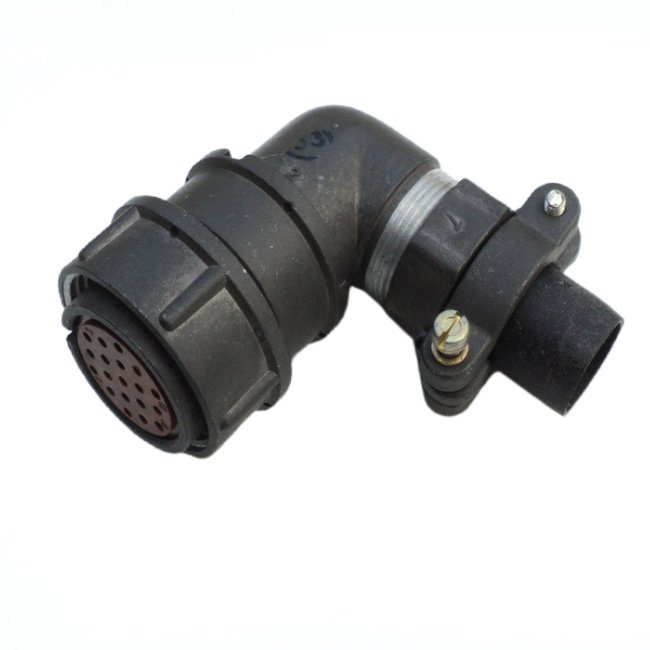

Назначение разъёма 2РМТ22КУН4ГВ1В «5»

2РМТ22КУН4ГВ1В «5» — цилиндрический низкочастотный тропикоустойчивый разъём из серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция ориентирована на эксплуатацию в составе кабельных соединений, где требуется механическая фиксация и устойчивость к внешним воздействиям.

Модель относится к кабельным розеткам с корпусом условного размера 22 мм. Исполнение предусматривает всеклиматическое применение, что подтверждается маркировкой В в обозначении. Приёмка «5» указывает на соответствие изделия установленным требованиям приёмо-сдаточных испытаний в рамках данной категории поставки.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной серии и исполнения. Они определяют электрические и механические возможности разъёма при работе в составе аппаратуры и кабельных сборок.

• Количество контактов — 4, диаметр каждого контакта — 1 мм.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — до 50 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150-69.
• Тип корпуса — кабельный, крепление — резьбовое, монтаж — внутренний.

Условия эксплуатации и устойчивость к воздействиям

Разъём рассчитан на работу в жёстких условиях, характерных для промышленной, транспортной и специальной техники. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Также заявлена стойкость к механическим ударам с ускорением до 5000 метров на секунду в квадрате.

Дополнительно нормируется устойчивость к акустическому шуму уровнем до 170 дБ и к линейному ускорению до 2000 метров на секунду в квадрате. Совокупность этих параметров позволяет применять разъём в составе оборудования, подвергающегося интенсивным динамическим нагрузкам. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 означает пригодность к эксплуатации в различных климатических зонах, включая тропические условия.

Расшифровка обозначения и применение

Обозначение 2РМТ22КУН4ГВ1В «5» читается по элементам: 2РМТ — тип соединителя; 22 — размер корпуса; К — кабельный корпус; У — угловой вид патрубка (возможен также прямой, обозначаемый П); Н — наличие гайки; 4 — число контактов; Г — экранированное исполнение; В — всеклиматическое исполнение; 1В — конкретное исполнение. Суффикс «5» соответствует категории приёмки, указанной для данного товара.

Практическое применение разъёма связано с коммутацией цепей питания и сигнальных линий в кабельных сборках. Резьбовая фиксация обеспечивает надёжное удержание ответной части при вибрации и ударах. Экранирование корпуса снижает влияние помех, что важно при передаче низкочастотных сигналов. Благодаря четырём контактам диаметром 1 мм и допустимому току до 50 А на контакт, изделие подходит для силовых и комбинированных цепей в составе стационарного и подвижного оборудования.

Ключевые параметры для подбора

1. Тип: кабельная розетка серии 2РМТ, угловой патрубок, с гайкой.
2. Корпус: условный размер 22 мм, кабельное исполнение.
3. Контакты: 4 штуки, диаметр 1 мм, экранированное исполнение.
4. Электрика: частота до 3 МГц, напряжение 560–700 В, ток до 50 А на контакт.
5. Изоляция: сопротивление не менее 1000–5000 МОм.
6. Ресурс: до 500 сочленений, наработка от 5000 часов, срок сохраняемости 25 лет.
7. Климат: всеклиматическое исполнение В2.1 по ГОСТ 15150-69, температура от минус 60 до плюс 100 градусов Цельсия.

Артикул изделия — 3525, категория — 2РМТ22. Производитель в предоставленных данных не указан. При выборе следует учитывать угловой тип патрубка и наличие гайки, а также категорию приёмки «5», влияющую на область применения.
