Назначение разъёма 2РМТ22КУН4Г3В1В

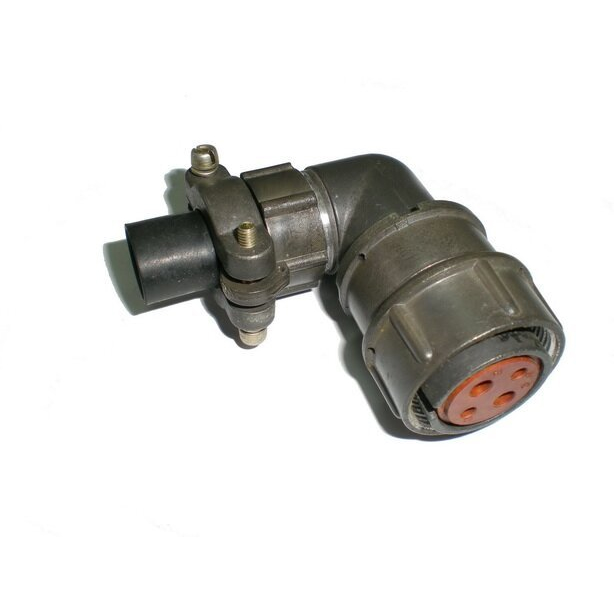

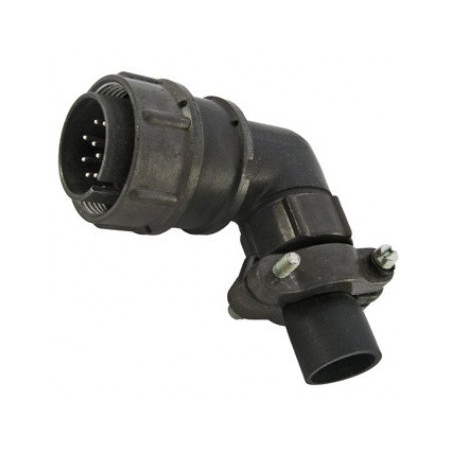

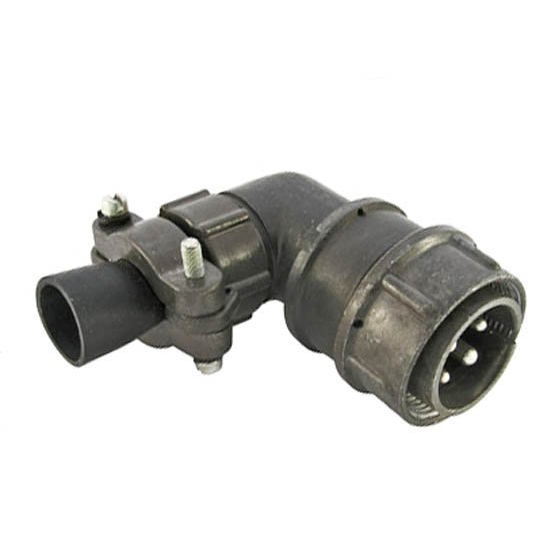

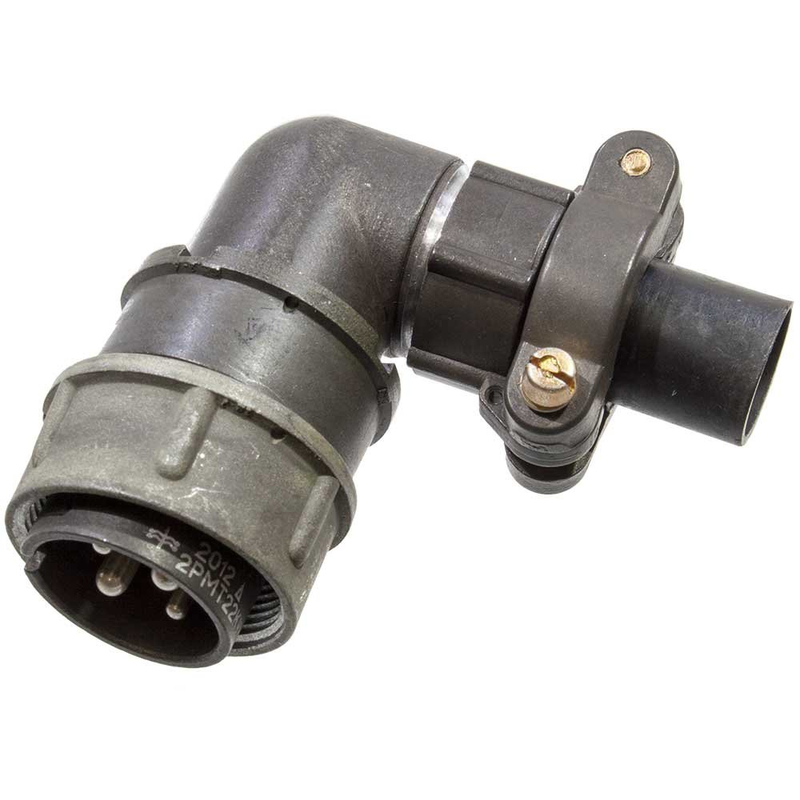

2РМТ22КУН4Г3В1В Элекон «5» — это кабельная розетка цилиндрического низкочастотного разъёма серии 2РМТ. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжная коммутация при повышенных токах и в условиях интенсивных механических и климатических воздействий.

Разъём состоит из корпуса, изолятора и контактов. В сочленённом состоянии обеспечивается пылезащищённость, что позволяет использовать изделие в аппаратуре общего назначения с повышенными требованиями к надёжности соединений.

Конструктивные и электрические особенности

Соединитель имеет 4 контакта диаметром 3 мм, что соответствует обозначению «Г3». Контакты покрыты серебром — обозначение «В1В». Сочетание резьбового сочленения и одношпоночной поляризации корпусов исключает ошибку при стыковке и обеспечивает стабильный электрический контакт.

• Токовая нагрузка на одиночный контакт — до 36 А.
• Максимальное рабочее напряжение — 560–700 В.
• Сопротивление контактов — не более 0,8 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850–2300 В.
• Усилие расчленения — от 29,4 до 539,6 Н.
• Число циклов сочленения-расчленения — 500.
• Наработка — не менее 1000 часов.

Условия эксплуатации и стойкость к воздействиям

Рабочая температура изделия — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, допускается смена температуры до плюс 180 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Атмосферное давление — от 133,32 на 10 в минус двенадцатой степени Па до 50,6 на 10 в четвёртой степени Па.

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, акустический шум до 170 дБ, удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Такие параметры подтверждают пригодность соединителя для работы в составе ответственного оборудования.

Приёмка, ресурс и совместимость

Гамма-процентный срок сохраняемости составляет 15 лет. Изделие соответствует ТУ ГЕ0.364.126 и поставляется с приёмкой ОТК или военной (ВП). Для данной позиции указана приёмка «5», год выпуска — 2003. Функциональным аналогом является соединитель 2РМ22КУН4Г3В1. Масса изделия — около 42–47 грамм.

Благодаря совокупности характеристик — токовой нагрузке до 36 А на контакт, широкому температурному диапазону и стойкости к вибрации, ударам и линейным ускорениям — разъём 2РМТ22КУН4Г3В1В подходит для применения в электрических цепях постоянного и переменного тока частотой до 3 МГц, где требуется долговечное и стойкое к внешним воздействиям соединение.
