2РМТ22КУН4Г3В1В: кабельная розетка для надежных электрических соединений

Соединитель 2РМТ22КУН4Г3В1В представляет собой цилиндрический низкочастотный электрический разъем серии 2РМТ. Исполнение предназначено для создания разъемных соединений в электрических цепях оборудования, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контактного соединения.

Назначение разъема

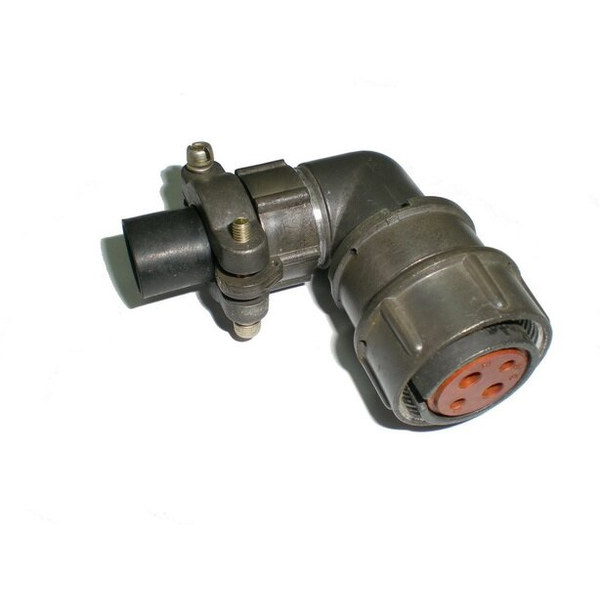

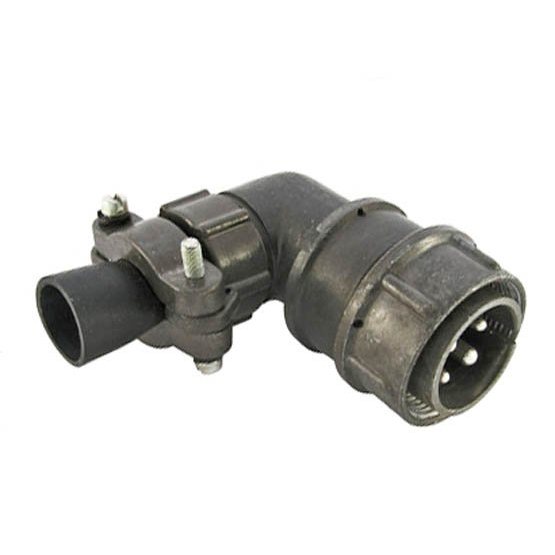

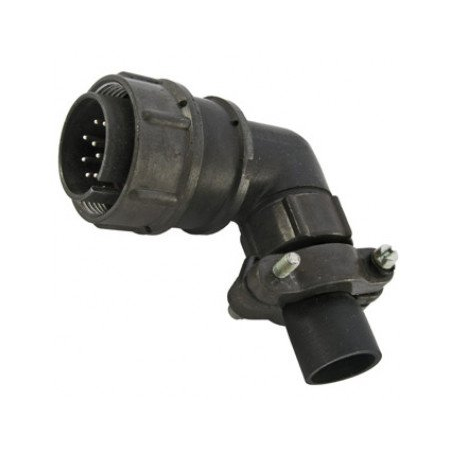

2РМТ22КУН4Г3В1В выполнен в виде кабельной розетки с угловым патрубком для неэкранированного кабеля. Такая конструкция помогает аккуратно организовать вывод кабеля в условиях ограниченного монтажного пространства и снизить нагрузку на место его ввода.

Соединитель применяется при изготовлении, ремонте и модернизации:

• промышленного электрооборудования;

• систем автоматики и управления;

• измерительных комплексов;

• электротехнических шкафов;

• специализированной техники;

• аппаратуры, рассчитанной на эксплуатацию в широком температурном диапазоне.

Расшифровка маркировки

Маркировка 2РМТ22КУН4Г3В1В отражает ключевые конструктивные особенности изделия:

Изделие относится к розеточной части соединителя и рассчитано на совместное применение с ответной частью соответствующей серии и типоразмера.

Основные характеристики

Конструкция 2РМТ22КУН4Г3В1В включает четыре контакта, причем в сочетании Г3 используются контакты разного диаметра. Это позволяет подключать цепи с различной токовой нагрузкой в пределах одного разъемного соединения.

По опубликованным техническим данным, два контакта имеют диаметр 2 мм и допускают нагрузку до 18 А каждый, а два контакта диаметром 3 мм — до 32 А каждый. Суммарная допустимая токовая нагрузка соединителя составляет до 80 А. Для контактов также указывают низкое переходное сопротивление: не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.

Рабочее напряжение для данного исполнения приводится в диапазоне от 560 до 700 В — конкретное допустимое значение следует сверять с технической документацией на применяемую пару соединителей и условия эксплуатации.

Конструктивные преимущества

Корпус соединителя выполнен из алюминиевого сплава, а изоляторы изготовлены из пресс-материала АГ-4. Контактные элементы имеют серебряное покрытие, которое способствует стабильному электрическому контакту и снижению переходного сопротивления.

К ключевым особенностям 2РМТ22КУН4Г3В1В относятся:

• цилиндрическая форма корпуса, удобная для надежного механического сочленения;

• кабельная конструкция для монтажа непосредственно на проводник;

• угловое расположение патрубка, полезное при плотной компоновке оборудования;

• четыре контакта для передачи питания, управляющих либо сигнальных цепей;

• ресурс до 500 циклов сочленения и расчленения;

• сопротивление изоляции не менее 1000 МОм;

• возможность эксплуатации при температурах ориентировочно от −60 до +100 °C.

Что учитывать при подборе

При выборе соединителя 2РМТ22КУН4Г3В1В важно проверить совпадение серии, условного размера корпуса, типа ответной части, сочетания контактов и исполнения кабельного ввода. Особое значение имеет схема контактов Г3: она определяет расположение и размеры контактных элементов, поэтому замена на внешне похожий разъем с другой компоновкой может быть несовместима.

Например, если в одной цепи требуется передать питание на силовые нагрузки, а в другой — подключить вспомогательные цепи, сочетание контактов разного диаметра помогает распределить подключение с учетом допустимых токов. Перед монтажом следует удостовериться в соответствии сечения кабеля, электрических параметров цепи и требований конструкторской документации.
