Назначение и область применения

Цилиндрический низкочастотный соединитель 2РМТ22КУН4Г3В1В «5» представляет собой розетку с кабельным корпусом из серии 2РМТ, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надежное разъемное соединение с защитой контактов от внешних воздействий. Конструкция рассчитана на эксплуатацию в стационарных и подвижных установках, включая оборудование, подверженное вибрационным и ударным нагрузкам.

Разъем ориентирован на использование с ответными частями серии 2РМТ, что обеспечивает совместимость с широким парком ранее выпущенной аппаратуры. Кабельное исполнение корпуса позволяет выполнять монтаж непосредственно на проводники без дополнительных переходных элементов, упрощая сборку жгутов и кабельных сборок. Благодаря угловой неэкранированной конструкции разъем удобен для компоновки в ограниченном пространстве, где прямые соединители создают избыточные габариты по глубине.

Технические характеристики и конструктивные особенности

Разъем имеет диаметр посадочного отверстия 22 мм и диаметр контактов 1 мм. Количество контактов — 4, конфигурация КУН обозначает угловую неэкранированную конструкцию. Основные электрические параметры изделия:

• максимальное рабочее напряжение — от 560 до 700 В в зависимости от условий эксплуатации;
• токовая нагрузка на одиночный контакт — от 4 до 36 А;
• суммарная токовая нагрузка на соединитель — до 260 А;
• сопротивление изоляции — не менее 1000–5000 МОм;
• сопротивление контактов — не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.

Контактная группа выполнена с учетом многократных циклов соединения и разъединения. Количество допустимых сочленений-расчленений достигает 500 циклов, что подтверждает пригодность разъема для аппаратуры с периодическим обслуживанием и заменой блоков. Минимальная наработка составляет 5000 часов, срок сохраняемости — от 15 до 25 лет, что указывает на длительный ресурс даже при хранении в складских условиях.

Условия эксплуатации и стойкость к внешним воздействиям

Рабочий температурный диапазон изделия — от минус 60 до плюс 100 градусов Цельсия. Разъем сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механических ударов многократного действия с ускорением до 5000 метров на секунду в квадрате, а также линейного ускорения до 2000 метров на секунду в квадрате. Указанные параметры подтверждают пригодность соединителя для бортовой аппаратуры, транспортных систем и промышленных установок с высоким уровнем механических нагрузок.

В сочлененном состоянии разъем обеспечивает пылезащищенность контактов и мест подсоединения проводов. Корпус кабельного типа защищает внутренние элементы от загрязнений и случайных касаний при монтаже и эксплуатации. Изделие соответствует требованиям, предъявляемым к низкочастотным соединителям общепромышленного и специального назначения.

Комплектация и маркировка

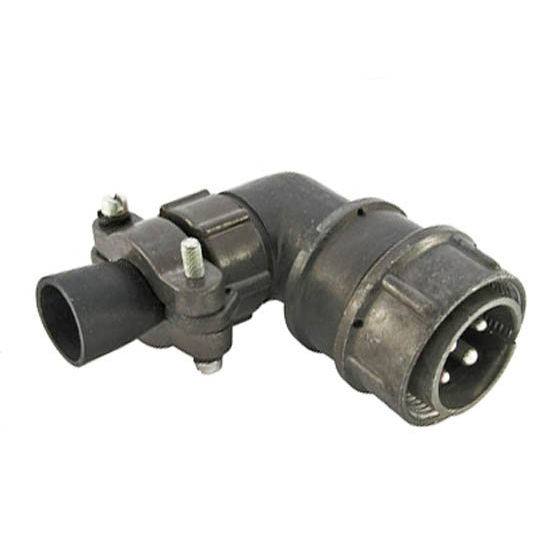

Наименование изделия 2РМТ22КУН4Г3В1В «5» содержит полную информацию о конструктивном исполнении: серия 2РМТ, диаметр посадочного отверстия 22 мм, угловая неэкранированная конструкция, четыре контакта, кабельный корпус. Артикул товара — 40357. Категория — 2РМТ22. Приемка «5» и год «92» зафиксированы в учетных данных и подтверждают соответствие партии установленным требованиям на момент выпуска. Дополнительная комплектация не предусмотрена — соединитель поставляется как самостоятельное изделие для монтажа в составе кабельных сборок.
