2РМТ22КУН4Г3В1ЛВ — кабельная розетка для надежных электрических соединений

2РМТ22КУН4Г3В1ЛВ — цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение представляет собой кабельную розетку левого исполнения с угловым патрубком, рассчитанную на монтаж с неэкранированным кабелем.

Назначение разъема 2РМТ22КУН4Г3В1ЛВ

Разъем применяется там, где требуется компактное, механически прочное и обслуживаемое соединение электрических цепей: в аппаратуре управления, измерительных комплексах, системах автоматики, радиоэлектронных устройствах, промышленном оборудовании и специализированной технике.

Серия 2РМТ относится к соединителям для внутреннего монтажа. Резьбовое сочленение корпуса фиксирует ответные части и снижает риск самопроизвольного рассоединения при вибрации или случайном натяжении кабеля. Одношпоночная поляризация исключает неправильную ориентацию при подключении.

Расшифровка маркировки

Маркировка 2РМТ22КУН4Г3В1ЛВ содержит ключевые сведения о конструкции изделия:

Для данной позиции особенно важны четыре контакта, кабельный корпус, угловой вывод кабеля и серебряное покрытие контактной части. Серебро обеспечивает низкое переходное сопротивление и хорошие электрические свойства контактного соединения.

Конструктивные особенности

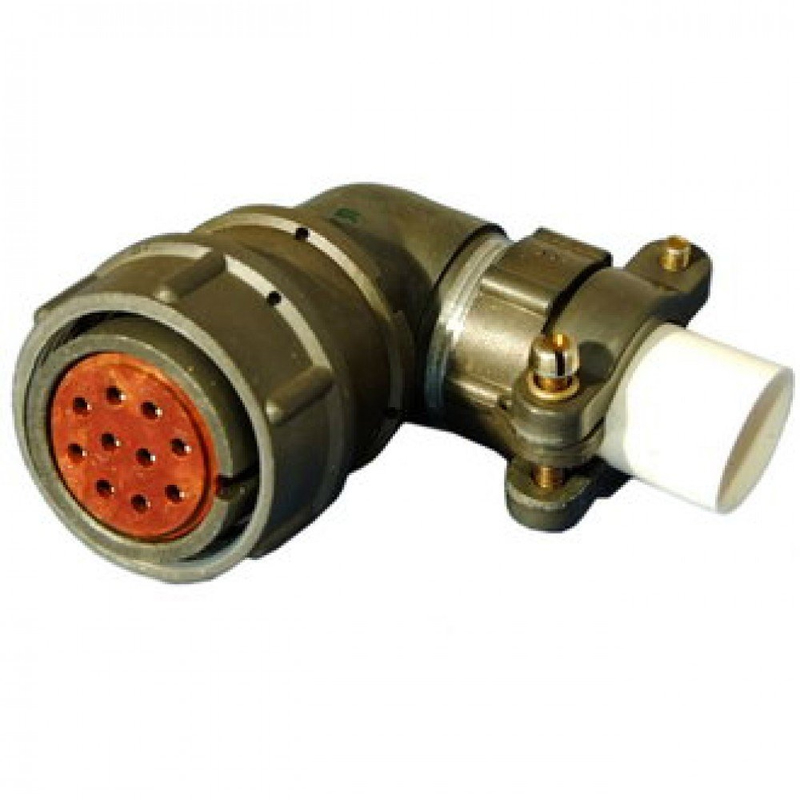

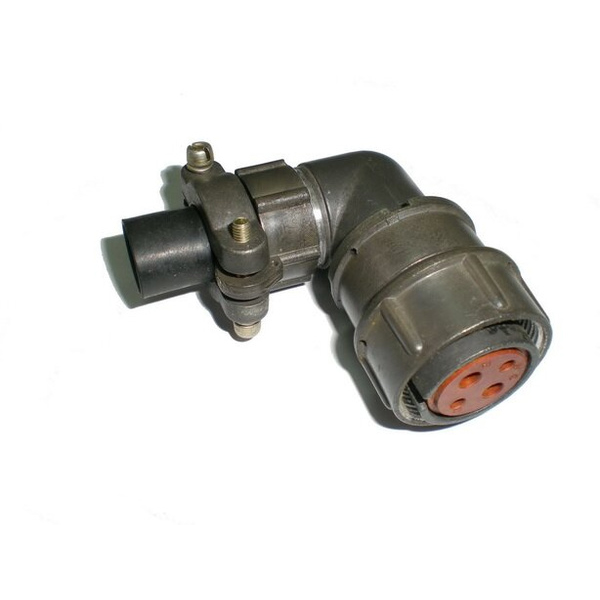

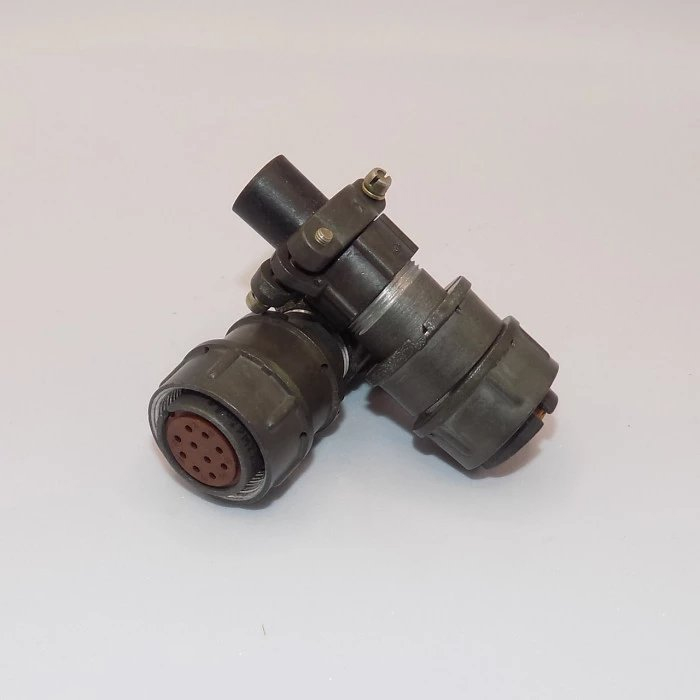

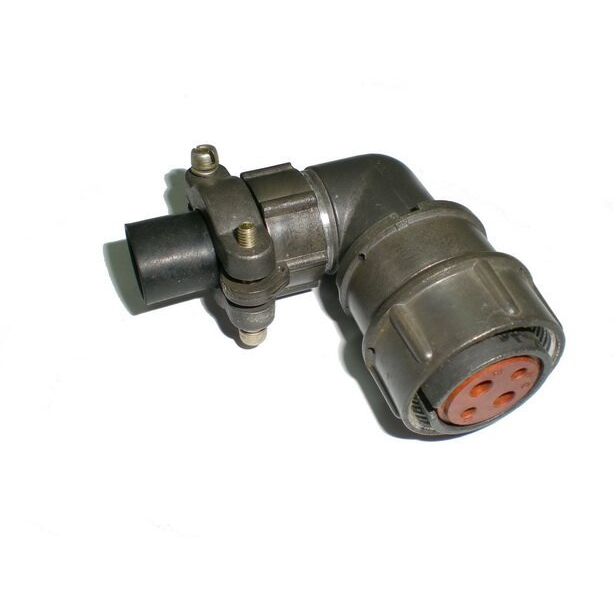

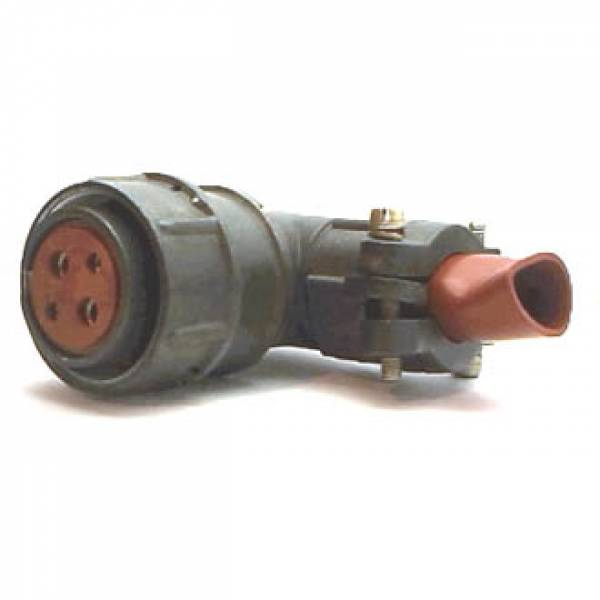

2РМТ22КУН4Г3В1ЛВ выполнен как кабельная розетка с угловым патрубком. Такое решение полезно при ограниченном пространстве внутри шкафа, корпуса прибора или монтажной ниши: кабель отводится под углом, а не продолжается строго по оси соединителя.

К основным особенностям относятся:

• Резьбовое соединение ответных частей для надежной механической фиксации.

• Одношпоночная поляризация корпусов для защиты от ошибочного сочленения.

• Четырехконтактная схема для силовых, сигнальных либо комбинированных цепей.

• Угловой патрубок для удобной прокладки кабеля в стесненных условиях.

• Конструкция для неэкранированного кабеля.

• Серебряное покрытие контактов.

• Всеклиматическое исполнение, рассчитанное на работу в сложных условиях эксплуатации.

Электрические и эксплуатационные параметры

Для соединителей типоразмера 2РМ22 с четырехконтактной схемой в справочных данных указывается рабочее напряжение до 560 В. Допустимая токовая нагрузка зависит от диаметра конкретных контактов: для контактов диаметром 2 мм — до 18 А на контакт, для контактов диаметром 3 мм — до 32 А на контакт; суммарная нагрузка для четырехконтактного исполнения может достигать 80 А. Поэтому при подборе необходимо сверять именно контактную схему Г3 и фактическое сечение присоединяемого провода с технической документацией на конкретную партию.

Типовые эксплуатационные показатели серии включают:

• Работу в цепях постоянного и переменного тока до 3 МГц.

• Рабочий температурный диапазон от −60 до +100 °C для исполнения «1».

• Повышенную влажность до 98% при +40 °C.

• Стойкость к вибрационным и ударным нагрузкам.

• До 500 циклов сочленения и расчленения.

• Сопротивление изоляции не менее 5000 МОм при нормальных климатических условиях для типоразмера 2РМ22.

Что учитывать при применении

При использовании 2РМТ22КУН4Г3В1ЛВ важно подбирать ответную часть той же серии 2РМТ и с полностью совместимой контактной схемой. Соединители 2РМТ и 2РМДТ имеют различное расположение контактов и между собой не сочленяются.

Перед монтажом следует проверить:

• Соответствие ответной вилки размеру корпуса 22 и контактной схеме 4Г3.

• Назначение каждого контакта по электрической схеме оборудования.

• Допустимый ток для конкретного диаметра контактов.

• Диаметр и тип используемого неэкранированного кабеля.

• Качество обжима или пайки контактов — в зависимости от предусмотренной технологии монтажа.

• Момент затяжки резьбового соединения и отсутствие механического натяжения кабеля.

2РМТ22КУН4Г3В1ЛВ подходит для задач, где необходимы прочное резьбовое соединение, компактный угловой вывод кабеля, четыре электрические цепи и стабильная работа оборудования в широком диапазоне внешних условий.
