Назначение разъема 2РМТ22КУН4Г3А1В

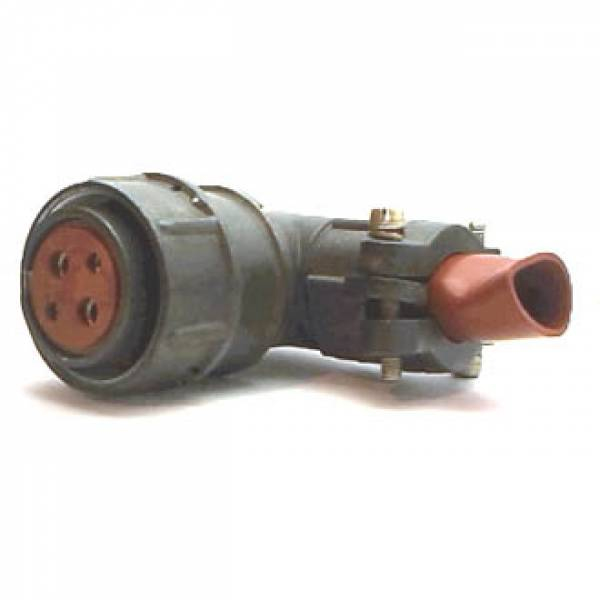

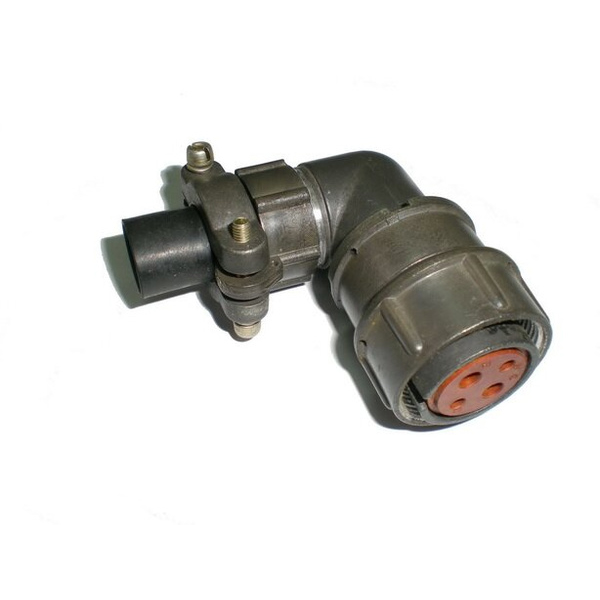

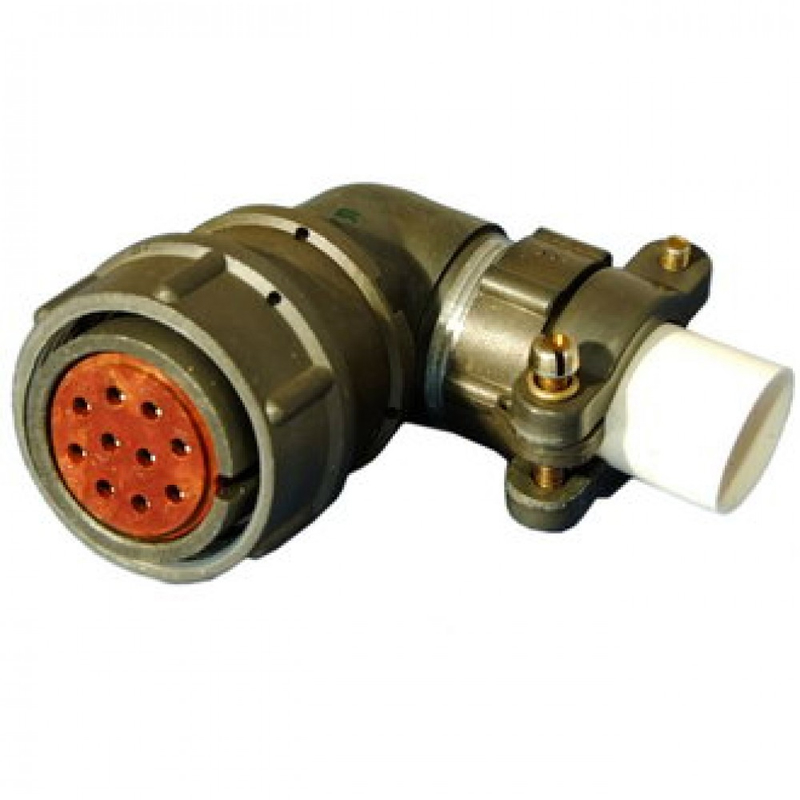

2РМТ22КУН4Г3А1В — это розетка цилиндрического низкочастотного разъема серии 2РМТ производства завода «Элекон». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется там, где требуется надежное и разъемное электрическое соединение при воздействии неблагоприятных климатических и механических факторов.

Модель относится к категории 2РМТ22 и выпускается под артикулом 3521. Конструкция выполнена в кабельном исполнении с угловым патрубком, что позволяет организовать подключение экранированного кабеля с удобной трассировкой в стесненных условиях монтажа.

Подтвержденные особенности конструкции

Разъем имеет 4 контакта с конфигурацией 3, в которой применяются контакты диаметром 2 мм и 3 мм. Покрытие контактов — серебро, обозначенное в маркировке как А1В. Поляризация корпусов выполнена одношпоночной, что исключает неправильное сочленение ответных частей. Вид сочленения — резьбовой, с ресурсом до 500 циклов сочленения и расчленения.

Корпус разъема металлический, основание — карболитовое. Исполнение кабельное, с угловым патрубком (КУ), предназначенным для экранированного кабеля (Н), с односторонним монтажом (4Г), всеклиматическим исполнением (В) и теплостойкостью до 100 градусов Цельсия.

• Число контактов — 4, конфигурация 3, диаметры 2 мм и 3 мм.
• Покрытие контактов — серебро (А1В).
• Поляризация корпусов — одношпоночная.
• Вид сочленения — резьбовой, ресурс до 500 циклов.
• Корпус — металлический, основание — карболитовое.
• Исполнение — кабельное, с угловым патрубком под экранированный кабель, односторонний монтаж.
• Климатическое исполнение — всеклиматическое, теплостойкость до 100 градусов Цельсия.

Технические характеристики

Рабочий ток на контакт составляет от 4 до 36 А, максимальное напряжение — 700 В. Температура эксплуатации находится в диапазоне от минус 60 до плюс 100 градусов Цельсия. Монтаж выполняется пайкой или объемным способом.

Сопротивление контактов нормируется: для контактов диаметром 2 мм — не более 1,6 мОм, для контактов диаметром 3 мм — не более 0,8 мОм. Сопротивление изоляции — не менее 5000 МОм. Разъем выдерживает вибрацию с ускорением до 50 g, удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Условия эксплуатации и устойчивость

Благодаря всеклиматическому исполнению разъем допускает работу в широком спектре условий окружающей среды. Металлический корпус и карболитовое основание обеспечивают механическую прочность и стабильность электрических параметров при нагреве. Серебряное покрытие контактов снижает переходное сопротивление и повышает надежность коммутации.

1. Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
2. Вибрационные нагрузки: до 50 g.
3. Ударные нагрузки: до 5000 метров на секунду в квадрате.
4. Линейное ускорение: 2000 метров на секунду в квадрате.
5. Сопротивление изоляции: не менее 5000 МОм.

Применение

Разъем 2РМТ22КУН4Г3А1В подходит для приборных и кабельных соединений в промышленных системах, включая линии с экранированными кабелями. Он востребован в устройствах, где необходимо соединять цепи постоянного и переменного тока частотой до 3 МГц и где предъявляются повышенные требования к стойкости к вибрации, ударам и климатическим воздействиям.

Угловой патрубок и односторонний монтаж делают модель удобной для установки в ограниченном пространстве, а резьбовое сочленение с одношпоночной поляризацией обеспечивает надежную фиксацию и правильность подключения. Монтаж пайкой или объемным способом позволяет использовать разъем как в традиционных, так и в современных сборочных технологиях.
