Назначение разъёма 2РМТ22КУН10Ш1В1В

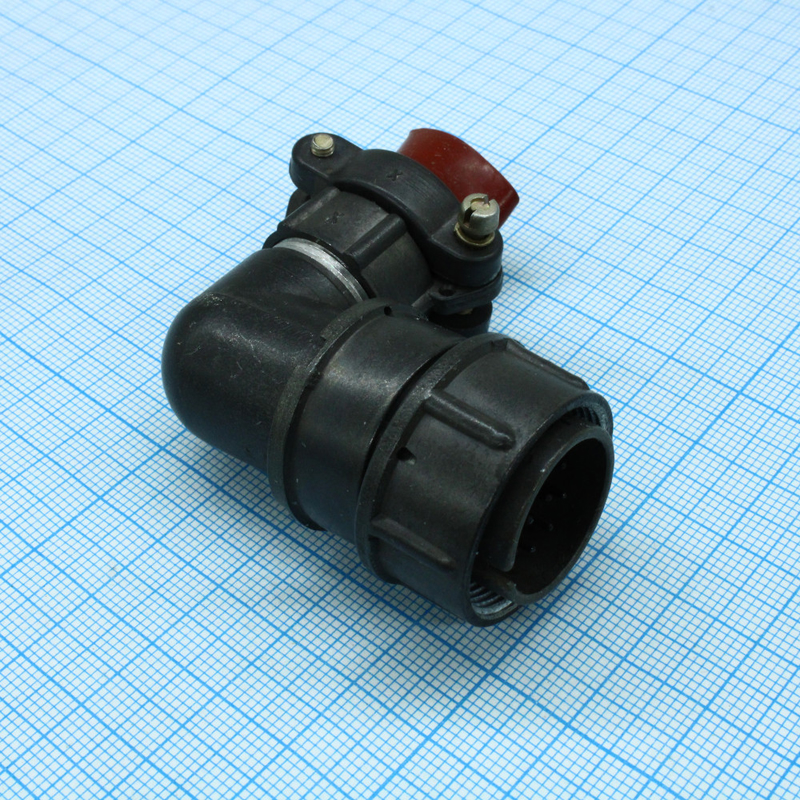

2РМТ22КУН10Ш1В1В — это цилиндрический низкочастотный электрический разъём серии 2РМТ, выпускаемый заводом «Элекон» (Казань). Данное исполнение представляет собой кабельную вилку с карболитовым изолятором и резьбовым соединением, предназначенную для соединения и разъединения проводов и кабелей в электронной аппаратуре.

Разъём применяется для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц при ряде уровней рабочих напряжений. Он используется в различных изделиях специального и общего назначения — приборах, блоках и узлах, в том числе в условиях достаточно жёстких механических и климатических воздействий.

Подтверждённые конструктивные особенности

Конструкция разъёма ориентирована на надёжную эксплуатацию в составе ответственных электронных изделий. Ниже перечислены основные особенности данного исполнения.

• Тип соединения — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию при подключении.
• Количество контактов — 10, все диаметром около 1,0 мм, выполнены под объёмный монтаж (пайка проводов в корпус).
• Контактное покрытие — обычно серебро или золото, что обеспечивает хорошую проводимость и устойчивость к окислению.
• Корпус изготавливается из металла с оксидным покрытием, цвет корпуса — серый, изолятор — карболит (коричневый).
• Разъём относится к негерметичным, но тропикоустойчивым и экранированным конструкциям, что снижает влияние электрических помех на линии передачи.
• Гарантийное число сочленений (соединений и разъединений) может составлять порядка нескольких сотен циклов, что обеспечивает надёжную работу в сервисных и эксплуатационных условиях.

Электрические и эксплуатационные параметры

Максимальное рабочее напряжение разъёма достигает около 700 В, а допустимое рабочее напряжение может быть порядка 560 В в зависимости от режима. Рабочий ток на одиночный контакт — до нескольких ампер, в зависимости от конкретного варианта исполнения и условий эксплуатации.

Диапазон рабочих температур корпуса обычно лежит в пределах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению и позволяет использовать разъём в широком спектре внешних условий.

Применение

Разъём востребован там, где требуется компактное и механически прочное соединение многожильных кабелей с аппаратурой. Типовые задачи, для которых он подходит:

1. Коммутация цепей питания и сигнальных линий в приборах, блоках и узлах электронной аппаратуры.
2. Соединение кабельных сборок с ответными частями при объёмном монтаже методом пайки.
3. Эксплуатация в изделиях специального и общего назначения, в том числе при повышенных механических нагрузках и в широком диапазоне температур.
4. Построение линий передачи, где важна экранировка и снижение влияния электрических помех.

Благодаря резьбовому соединению с одношпоночной поляризацией разъём обеспечивает стабильный электрический контакт и исключает ошибку ориентации при подключении, а экранированный корпус с оксидным покрытием повышает помехозащищённость линии связи.

Артикул: 50277. Категория: 2РМТ22. Производитель: Элекон. Год: 2017.
