Назначение соединителя 2РМТ22КУН10Ш1В1В

2РМТ22КУН10Ш1В1В — это электрический низкочастотный цилиндрический соединитель негерметичного тропикоустойчивого исполнения. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединения. Разъём обеспечивает электрическую стыковку кабельных линий и блоков аппаратуры, работающих в цепях постоянного и переменного тока.

Артикул товара — 80211, категория — 2РМТ22. Производитель в предоставленных данных не указан. Соединитель относится к типу кабельных вилок с резьбовым сочленением и угловым патрубком для неэкранированного кабеля.

Подтверждённые технические характеристики

Ниже приведены параметры, подтверждённые для данной модели соединителя. Все значения относятся именно к исполнению 2РМТ22КУН10Ш1В1В и не должны переноситься на другие изделия серии без проверки.

• Тип изделия: кабельная вилка низкочастотного цилиндрического соединителя.
• Посадочный диаметр корпуса: 22 мм.
• Количество контактов: 10, контакты извлекаемые.
• Диаметр контактов: 1 мм.
• Метод монтажа: обжимка.
• Максимальная токовая нагрузка на контакт: до 7 А.
• Суммарная токовая нагрузка на соединитель: до 58 А.
• Рабочее напряжение: до 560 В постоянного или переменного тока.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: до 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при рабочем напряжении 560 В и 2300 В при 700 В.
• Частотный диапазон применения: цепи постоянного и переменного тока частотой до 3 МГц.
• Наработка: не менее 1000 часов.
• Число циклов сочленения и расчленения: 500.
• Срок сохраняемости: не менее 15 лет.

Конструкция и исполнение

Соединитель выполнен в негерметичном тропикоустойчивом всеклиматическом исполнении В. Корпус металлический, кабельного типа, с резьбовым сочленением. Изолятор изготовлен из карболита. Покрытие контактов — серебро или золото. Рабочая температура эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия.

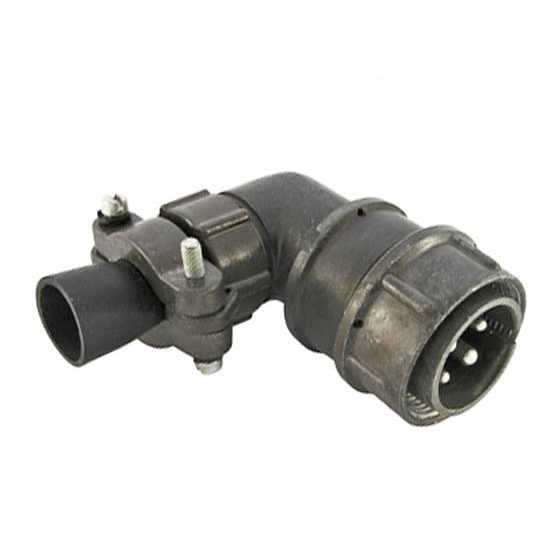

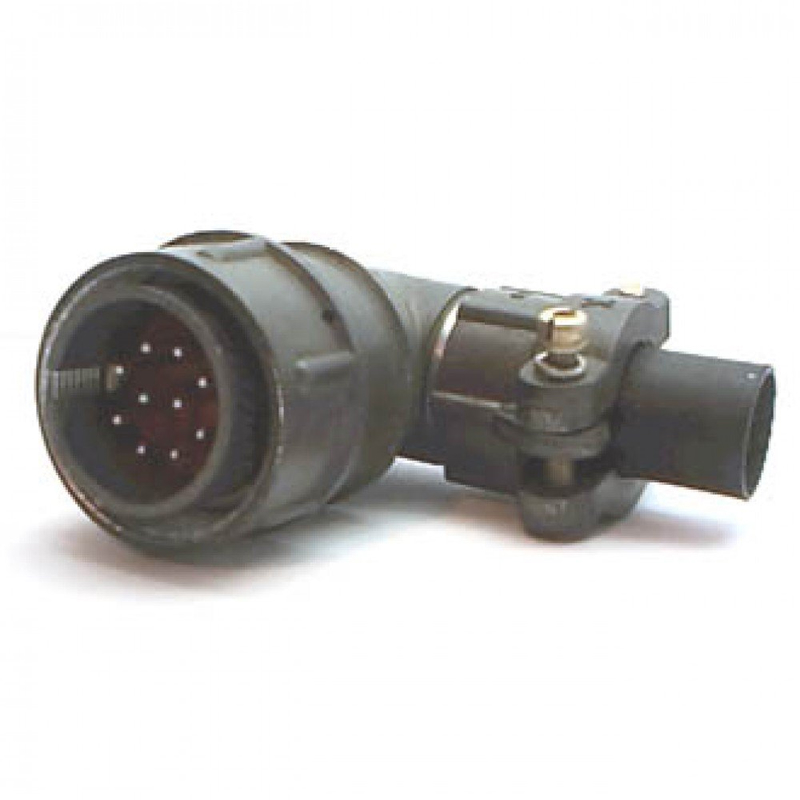

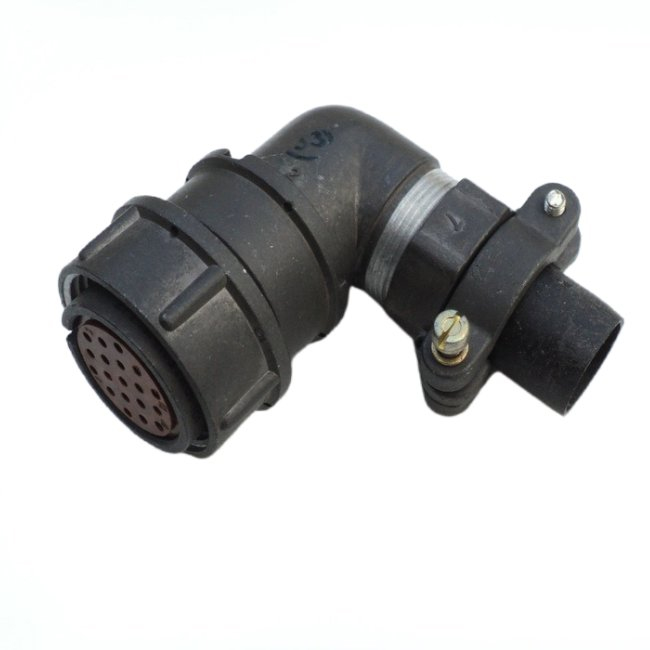

Конструкция включает угловой патрубок для неэкранированного кабеля, что определяет L-образную форму вилки. Габаритные размеры: максимальный диаметр корпуса около 29 мм, максимальная длина около 36,6 мм. Компактные размеры позволяют применять соединитель в аппаратуре с ограниченным монтажным пространством.

Применение и совместимость

Разъём подходит для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Его используют в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение, рассчитанное на длительную наработку и многократное сочленение. Тропикоустойчивое исполнение и широкий температурный диапазон допускают эксплуатацию в различных климатических условиях.

Метод монтажа обжимкой требует применения соответствующего инструмента и контактов под обжим, рассчитанных на диаметр 1 мм. Соединитель не является герметичным, поэтому при эксплуатации следует учитывать требования к влагозащите аппаратуры в целом. Указанный срок сохраняемости не менее 15 лет обеспечивается производителями, в частности ЭЛЕКОН, при соблюдении условий хранения.
