Назначение соединителя

2РМТ22КУН10Г1В1В — это цилиндрический низкочастотный соединитель производства АО «Завод Элекон» (Казань), выпускаемый по техническим условиям ТУ ГЕ0.364.126. Изделие предназначено для электрического соединения кабелей в составе промышленного, авиационного и электронного оборудования, где требуется устойчивость к вибрации, ударам и перепадам температуры.

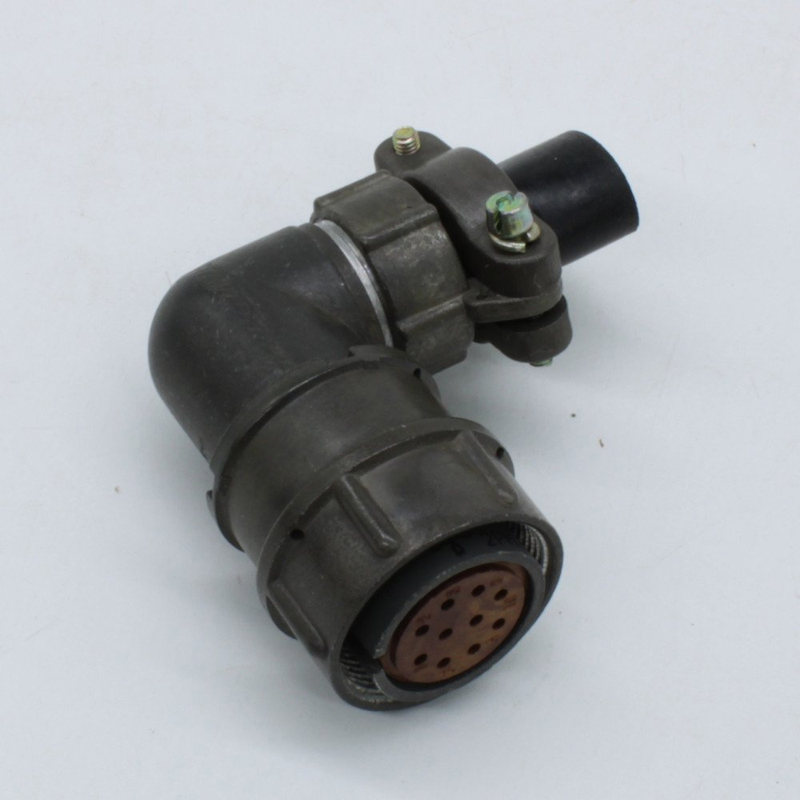

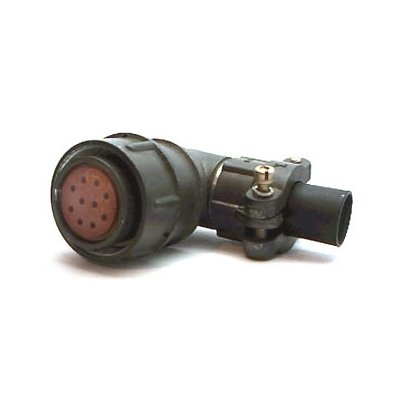

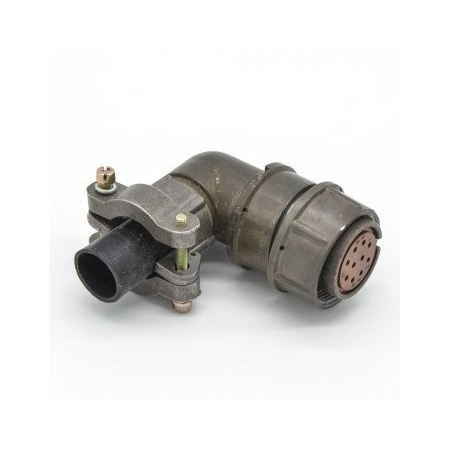

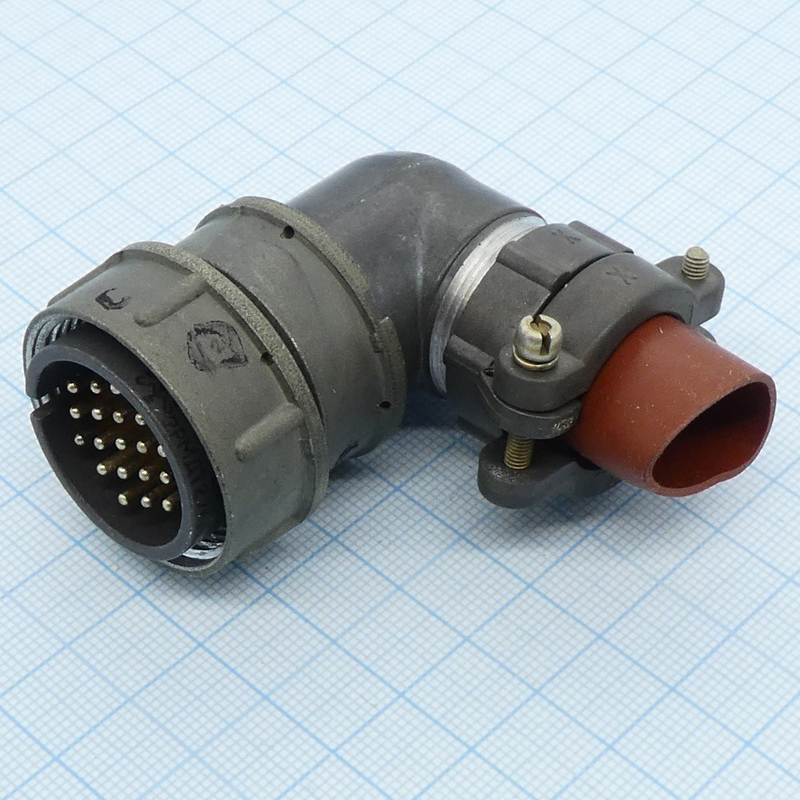

Соединитель относится к серии 2РМТ и является кабельной розеткой с угловым патрубком. Функциональные аналоги — изделия серий РМ, 2РМ и ОНЦ-РГ-09. Розетка негерметична, снабжена втулкой и рассчитана на присоединение кабеля пайкой.

Подтверждённые конструктивные особенности

Расшифровка обозначения и заявленные параметры конструкции приведены ниже.

• Тип исполнения — кабельная розетка с угловым патрубком (КУ).
• Исполнение по экранированию — для неэкранированного кабеля (Н).
• Число и диаметр контактов — 10 контактов диаметром 1 мм (Г1).
• Метод сочленения — резьбовой.
• Монтаж электрический — пайка; монтаж механический — объёмный.
• Контакты — штыревые, извлекаемые, изготовлены из латуни ЛС59-1 с серебряным покрытием (В1В).
• Корпус — из алюминиевого сплава А-22 с оксидированием, серого цвета.
• Изолятор — из карболита коричневого цвета.
• Поляризация — одношпоночная.
• Габаритные размеры — 29 на 62 на 47,3 мм; масса — 46,2 г.
• Рабочее положение — любое.

Технические параметры

Электрические характеристики соединителя обеспечивают работу в цепях с повышенными токами и напряжениями. Рабочий ток на один контакт достигает 7 А, суммарно на разъём — до 58 А. Рабочее напряжение — до 560 В. Электрическая прочность изоляции составляет 1850 В, сопротивление изоляции — 5000 МОм.

Механические и климатические нагрузки соответствуют жёстким условиям эксплуатации. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, удары до 500 g, акустические шумы уровнем 170 дБ и температуру от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — В2.1.

Ресурс изделия — 500 сочленений-расчленений. Наработка составляет не менее 1000 и до 175 000 часов в зависимости от режима эксплуатации.

Применение и условия монтажа

Соединитель применяется для надёжного соединения электрических цепей в промышленных системах, включая авиационную технику и электронные устройства. Резьбовое сочленение и одношпоночная поляризация исключают ошибку при стыковке и обеспечивают стабильный контакт при механических воздействиях.

Монтаж выполняется пайкой проводников к штыревым контактам, которые при необходимости извлекаются. Кабельная часть присоединяется через угловой патрубок, что удобно при ограниченном пространстве за панелью или в жгуте. Изделие негерметично, поэтому при эксплуатации во влажной среде требуется дополнительная защита со стороны кабельного ввода.

Перед установкой рекомендуется проверить целостность изолятора, состояние серебряного покрытия контактов и плавность хода резьбы. Соблюдение этих условий сохраняет заявленные электрические параметры и ресурс на протяжении всего срока службы.
