Назначение разъёма 2РМТ22КУН10Г1В1В

Разъём 2РМТ22КУН10Г1В1В производства «Элекон» — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц. Изделие применяется в электротехническом и радиоэлектронном оборудовании для подключения кабелей и приборных линий, где требуется надёжный разъёмный контакт с ограниченным числом соединений и расчленений.

Серия 2РМТ ориентирована на использование в сетях постоянного и переменного тока с напряжениями до 560–700 В. Благодаря компактной массе около 46 г разъём удобен для монтажа в аппаратуре с ограниченным местом на панели.

Конструкция и материалы

Расшифровка обозначения указывает на конкретное исполнение изделия. Буквы «КУН» в наименовании означают кабельную розетку, негерметичную, угловую. Угловой патрубок упрощает подвод кабеля под углом к плоскости установки.

• Корпус: металлический, с посадочным диаметром 22.
• Контактный узел: выполнен в карболитовой электроизоляционной пластмассе.
• Контакты: 10 штук, извлекаемые.
• Материал основы контактов: латунь ЛС59-1.
• Покрытие контактов: серебро (Ag), обеспечивающее хороший контакт и стойкость к окислению.
• Масса изделия: около 46 г.

Электрические и эксплуатационные характеристики

Заявленные параметры рассчитаны на работу в составе низкочастотных цепей и подтверждаются конструкцией контактной группы и изоляции.

• Максимальное рабочее напряжение: до 560 В или 700 В постоянного и переменного тока в зависимости от исполнения.
• Ток на контакт: примерно до 4–7 А при диаметре контакта около 1 мм.
• Максимальный суммарный ток на разъём: до десятков ампер.
• Электрическая прочность изоляции: порядка 1850 В амплитудных при рабочем напряжении 560 В и около 2300 В при 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: не более нескольких миллиом, например не более 5 мОм для контактов диаметром 1 мм.
• Ёмкость между контактами: не более 6 пФ.
• Частотный диапазон: до примерно 3 МГц.

Разъём рассчитан на ограниченное число циклов сочленения и расчленения — порядка нескольких сотен. Изделие выдерживает механические удары и вибрацию в пределах норм технических условий и имеет заданный срок сохраняемости при хранении.

Применение

Соединитель востребован там, где необходимо быстрое и надёжное подключение кабельных линий к приборам и блокам аппаратуры. Типовые сферы применения включают электротехническое и радиоэлектронное оборудование, пультовые и приборные соединения, а также цепи управления и питания низкой и средней мощности.

Извлекаемые контакты позволяют обслуживать и заменять отдельные цепи без демонтажа всего разъёма, что важно при ремонте и настройке аппаратуры. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется защита от прямого воздействия влаги и агрессивной среды.

Краткие сведения о товаре

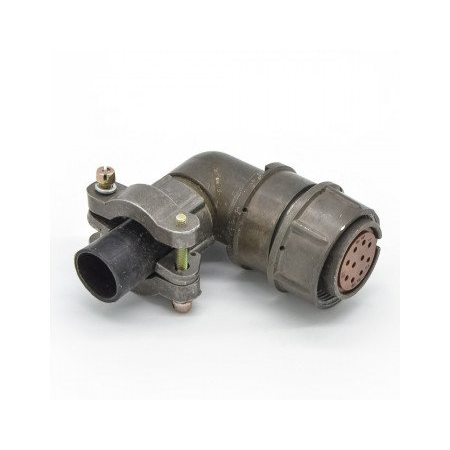

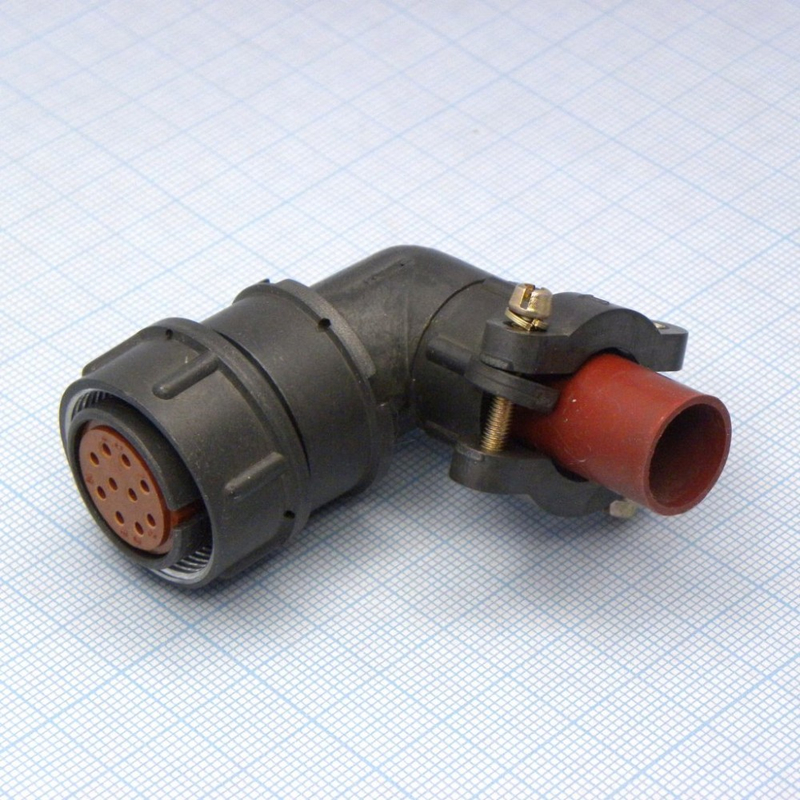

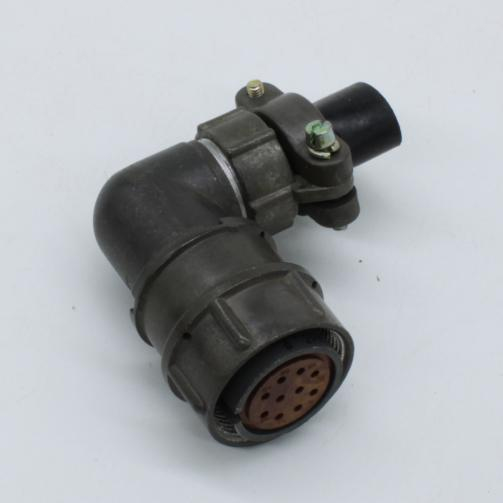

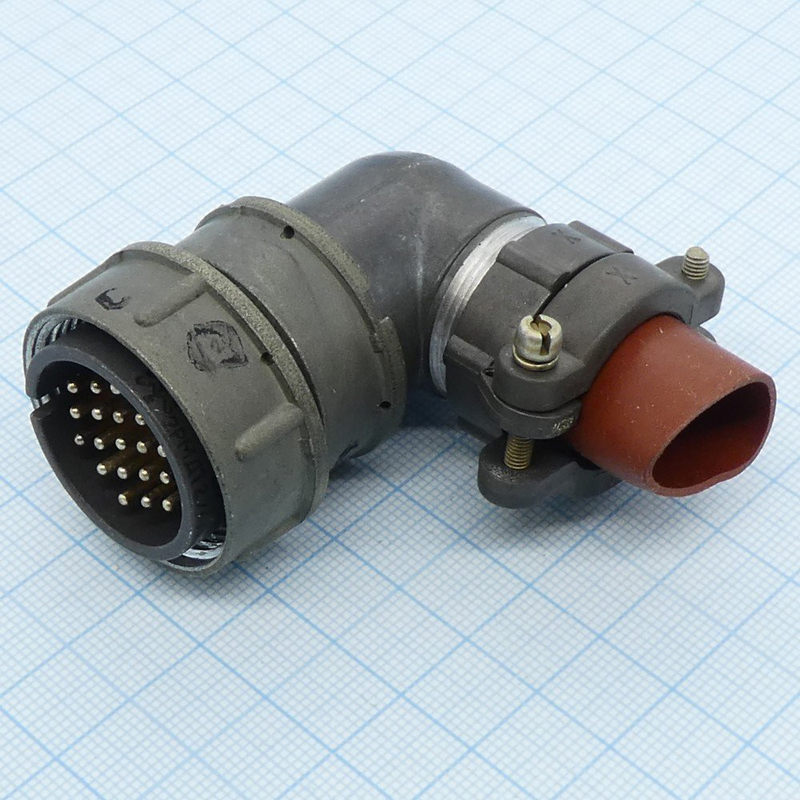

• Наименование: 2РМТ22КУН10Г1В1В Элекон.
• Артикул: 50275.
• Категория: 2РМТ22.
• Производитель: Элекон.
• Год: 2017.
