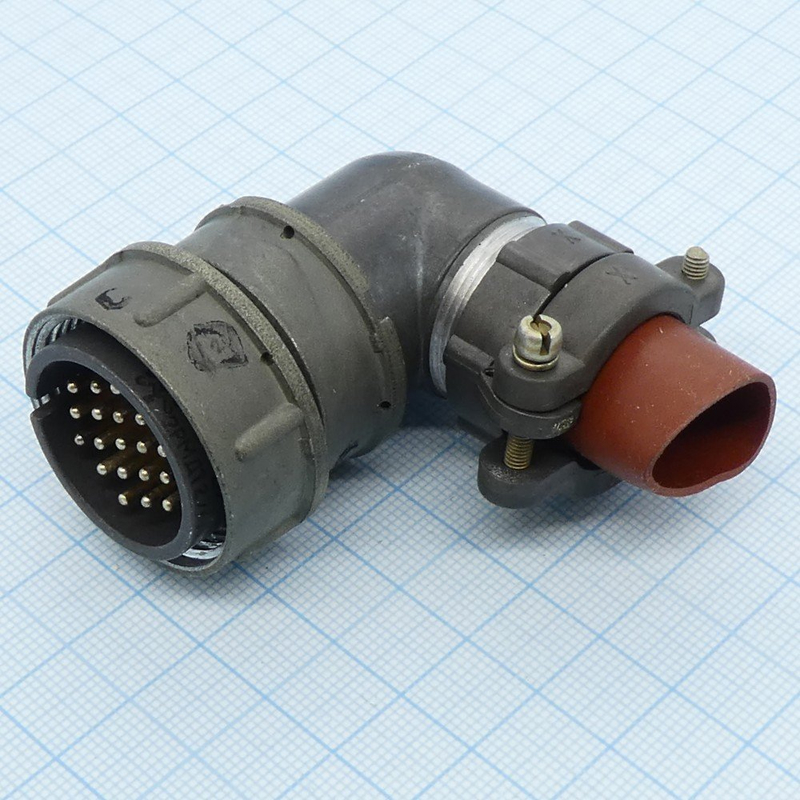

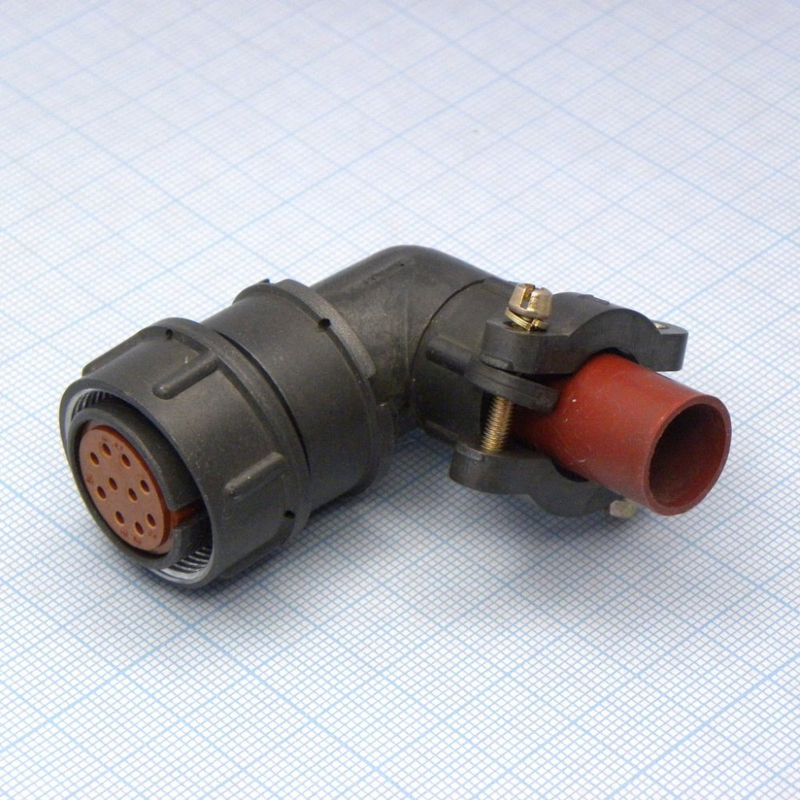

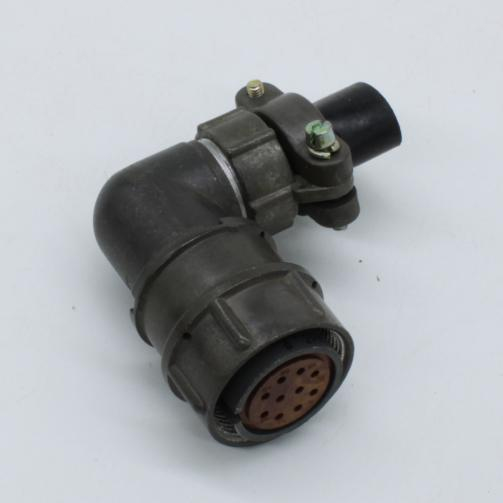

2РМТ22КУН10Г1В1: герметичный круглый разъём для ответственных соединений

2РМТ22КУН10Г1В1 — круглый электрический соединитель серии 2РМТ, предназначенный для формирования надёжных разъёмных соединений в цепях промышленного, приборного и специального оборудования. Такие разъёмы применяются там, где важны механическая прочность, устойчивость к вибрациям, защита контактов и стабильность электрических параметров в течение длительной эксплуатации.

Маркировка 2РМТ22КУН10Г1В1 позволяет идентифицировать исполнение соединителя по серии, габариту корпуса, конструкции контактной части, климатическому и защитному варианту. При подборе необходимо сверять обозначение целиком с конструкторской документацией и паспортом изделия, поскольку даже внешне похожие разъёмы могут отличаться схемой расположения контактов, способом монтажа, типом сочленения и допустимыми электрическими нагрузками.

Особенности конструкции

Разъём 2РМТ22КУН10Г1В1 относится к семейству круглых многоконтактных соединителей, для которых характерны компактность при высокой плотности контактов и удобство применения в ограниченном монтажном пространстве.

К ключевым особенностям конструкции относятся:

• Металлический корпус, рассчитанный на эксплуатацию в условиях механических нагрузок.

• Резьбовое сочленение частей разъёма, обеспечивающее устойчивую фиксацию после соединения.

• Контактная вставка с заданной схемой размещения контактов.

• Поляризация, снижающая риск неправильного соединения ответных частей.

• Исполнение для монтажа в корпус оборудования или на кабельной линии — в зависимости от конкретной части комплекта.

• Возможность использования в системах с повышенными требованиями к надёжности межблочных соединений.

Надёжная фиксация особенно важна для оборудования, работающего при вибрации, ударах, частых перемещениях кабеля или изменении температуры. Резьбовое соединение помогает исключить самопроизвольное расстыковывание и поддерживает стабильный контакт в процессе работы.

Где применяется разъём 2РМТ22КУН10Г1В1

Разъёмы серии 2РМТ используются в электрических и электронных системах, где требуется быстрое обслуживание оборудования без отказа от защищённого и прочного соединения. Исполнение 2РМТ22КУН10Г1В1 может применяться при создании и ремонте следующих типов техники:

• Шкафы управления, распределительные устройства и автоматика.

• Измерительные комплексы и контрольно-испытательная аппаратура.

• Промышленное оборудование и станочные системы.

• Транспортные, подвижные и вибронагруженные установки.

• Системы связи, телеметрии и передачи сигналов.

• Электронные блоки специального назначения.

• Кабельные сборки, межблочные и межмодульные соединения.

Круглая форма корпуса удобна для панельного монтажа, а многоконтактная конструкция позволяет объединять несколько электрических цепей в одном разъёме. Это упрощает компоновку оборудования, уменьшает количество отдельных соединений и облегчает диагностику при техническом обслуживании.

На что обратить внимание при подборе

При замене или проектном применении 2РМТ22КУН10Г1В1 недостаточно ориентироваться только на общий типоразмер корпуса. Для полной совместимости необходимо проверить все параметры конкретного исполнения:

Особое значение имеет контактная схема. Разъёмы с одинаковым диаметром корпуса не всегда совместимы между собой: различия в расположении контактов или поляризации могут сделать соединение невозможным либо привести к ошибке при подключении.

Рекомендации по монтажу

Для сохранения характеристик разъёма 2РМТ22КУН10Г1В1 следует соблюдать требования монтажной документации. Перед установкой полезно проверить состояние изолятора, отсутствие загрязнений на контактах, целостность корпуса и свободное вращение резьбовой части.

При подключении кабеля важно:

• Подбирать сечение жил в соответствии с допустимой нагрузкой контактов.

• Исключать натяжение кабеля непосредственно на контактной группе.

• Применять разгрузку от растягивающего усилия и защиту кабеля от перегибов.

• Соблюдать нумерацию контактов по схеме изделия.

• Не допускать попадания стружки, влаги, флюса или других загрязнений внутрь соединителя.

• Контролировать плотность сочленения после затяжки резьбы.

• Периодически осматривать разъём при регламентном обслуживании оборудования.

Если соединитель используется в условиях вибрации или повышенной влажности, особое внимание уделяют состоянию уплотнений, фиксации кабельного ввода и отсутствию повреждений на резьбовой части корпуса.

Итог

2РМТ22КУН10Г1В1 — специализированный круглый многоконтактный разъём для создания надёжных разъёмных электрических соединений в промышленной и приборной технике. Его применение помогает обеспечить удобство обслуживания, компактную организацию кабельных линий и устойчивость соединения к механическим воздействиям.

Для корректного выбора и замены разъёма необходимо сопоставлять полную маркировку, контактную схему, конструктивное исполнение и условия эксплуатации. Такой подход позволяет избежать несовместимости ответных частей и обеспечить безопасную работу электрической системы.
