Назначение соединителя

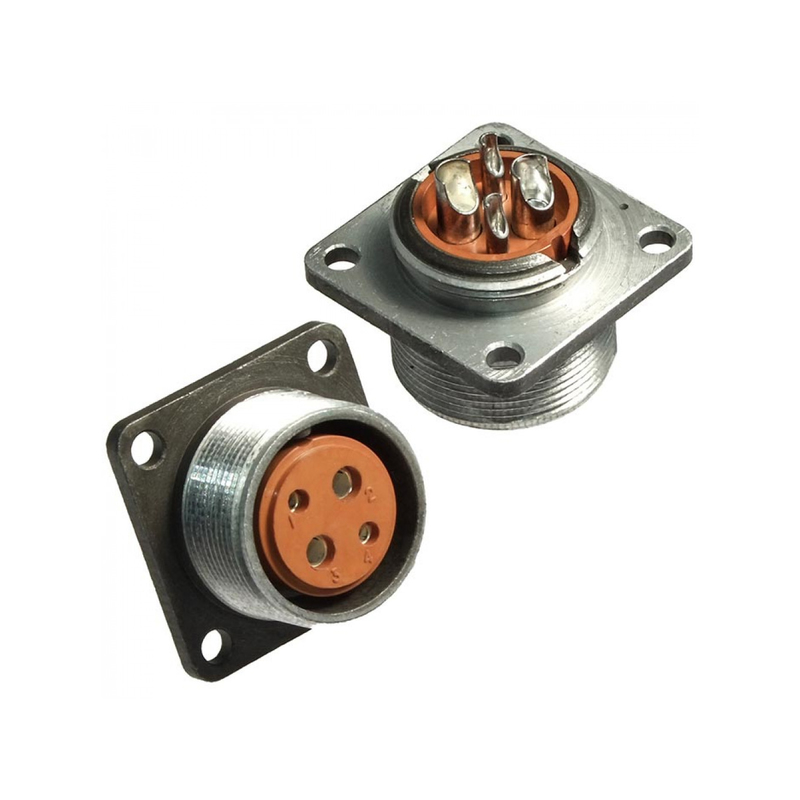

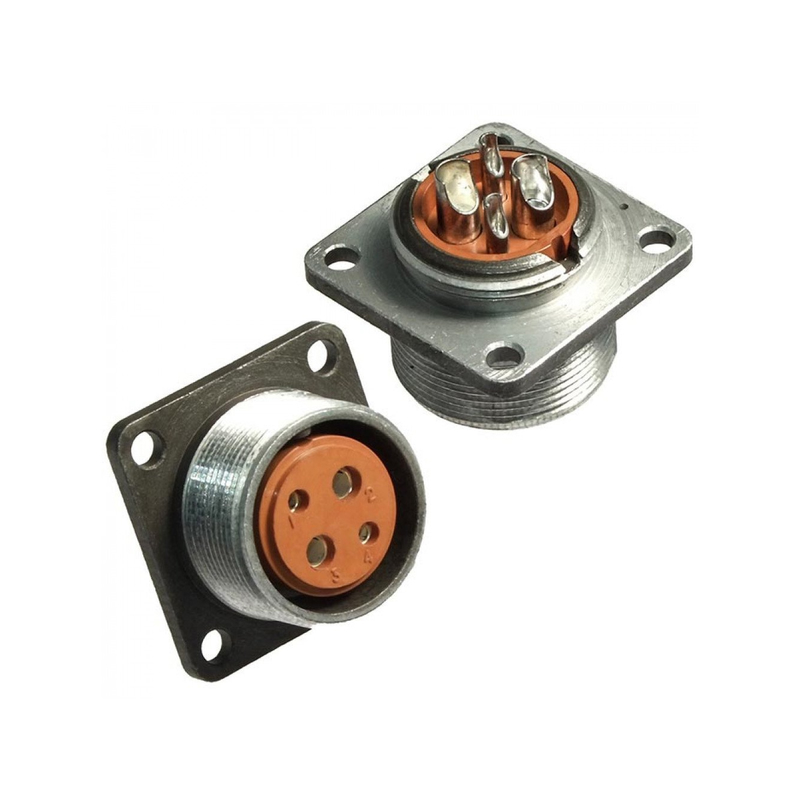

Соединитель 2РМТ22КУЭ4Ш3В1В с маркировкой КУН относится к категории 2РМТ22 и представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие применяется для коммутации электрических проводников в составе кабельных сборок и жгутов, обеспечивая надёжное механическое и электрическое соединение ответных частей.

Маркировка КУН является дополнительным обозначением исполнения конкретной модификации соединителя. В предоставленных источниках она отдельно не описана, поэтому все приведённые ниже подтверждённые характеристики относятся к базовому исполнению 2РМТ22КУЭ4Ш3В1В без учёта особенностей, которые может вносить указанная маркировка.

Подтверждённые особенности конструкции

Соединитель выполняется негерметичным и тропикоустойчивым. Условный размер корпуса — 22. Конструкция рассчитана на эксплуатацию в сложных климатических условиях, что подтверждается всеклиматическим климатическим исполнением.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Условный размер корпуса: 22.
• Количество контактов: 4.
• Диаметры контактов: 2 миллиметра и 3 миллиметра.
• Покрытие контактов: серебро; в других исполнениях возможно золочение.

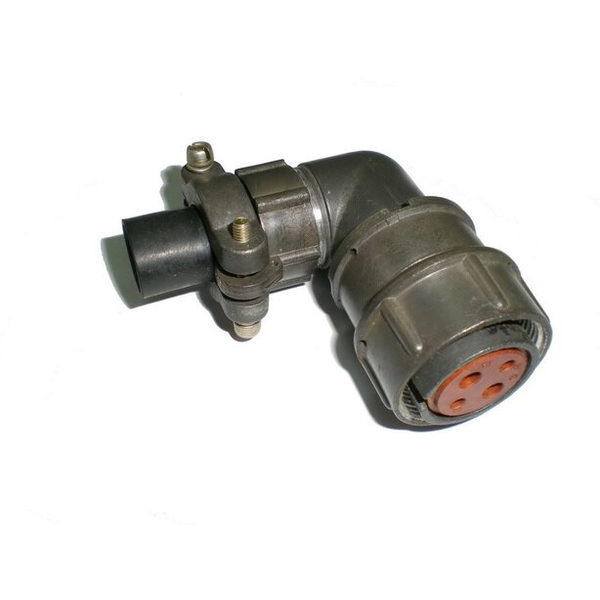

• Вид патрубка: угловой.
• Вид гайки патрубка: для экранированного кабеля.
• Рабочее напряжение: до 560 вольт или до 700 вольт.
• Сопротивление изоляции: не менее 5000 мегаом.
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое.

Токовая нагрузка зависит от диаметра контакта: для контактов диаметром 2 миллиметра она составляет до 18 ампер, для контактов диаметром 3 миллиметра — до 32 ампер. Угловой патрубок с гайкой под экранированный кабель упрощает монтаж в стеснённых условиях и позволяет организовать экранированное подключение.

Условия эксплуатации

Соединитель сохраняет работоспособность при воздействии интенсивных механических нагрузок, характерных для авиационной, транспортной и промышленной техники. Подтверждённые параметры устойчивости приведены ниже.

1. Синусоидальная вибрация: диапазон частот от 1 герца до 5000 герц, амплитуда ускорения 490 метров на секунду в квадрате.
2. Акустический шум: диапазон частот от 50 герц до 10 000 герц, уровень звукового давления 170 децибел.
3. Механический удар: пиковое ударное ускорение до 5000 метров на секунду в квадрате при одиночном действии и до 1000 метров на секунду в квадрате при многократном действии.

Применение

Благодаря сочетанию четырёх контактов с разными диаметрами, широкому диапазону рабочих напряжений и стойкости к вибрации, удару и акустическому шуму соединитель востребован в бортовых и наземных системах, где требуются компактные негерметичные разъёмы с экранированным кабельным вводом. Типовые сферы применения — силовые и сигнальные цепи постоянного и переменного тока, приборные жгуты, пультовое оборудование и другие узлы, работающие в тропическом и всеклиматическом исполнении.

При подборе ответной части и кабеля следует ориентироваться на условный размер корпуса 22, четыре контакта с диаметрами 2 и 3 миллиметра и допустимую токовую нагрузку по каждому контакту. Монтаж выполняется с учётом углового исполнения патрубка и применения гайки под экранированный кабель.
