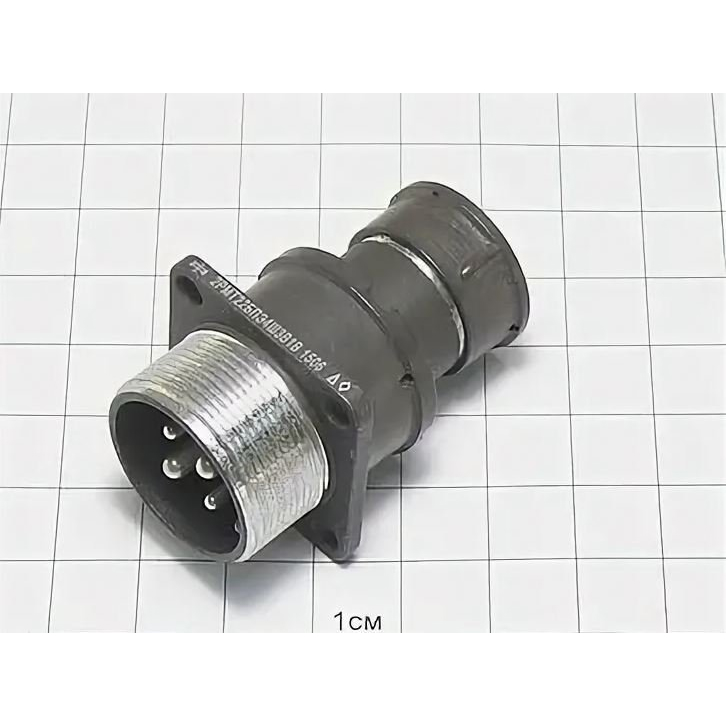

Назначение соединителя 2РМТ22КУЭ4Ш3В1В

2РМТ22КУЭ4Ш3В1В — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения, предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока. Он широко применяется в радиоэлектронной и радиотехнической аппаратуре как универсальный разъём общего назначения.

Артикул изделия — 80207, категория — 2РМТ22.

Подтверждённые технические особенности

Соединитель имеет кабельный корпус с угловым патрубком для экранированного кабеля и гайкой, посадочный диаметр 22 мм, а также 4 контакта комбинированных диаметров (2 мм и 3 мм) с серебряным покрытием.

• Рабочее напряжение достигает 560–700 В.
• Токовая нагрузка на контакт — до 18 А для диаметра 2 мм и до 32 А для диаметра 3 мм.
• Суммарная токовая нагрузка — до 80 А на все контакты.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Всеклиматическое исполнение (В) обеспечивает устойчивость к вибрациям.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850–2300 В в зависимости от напряжения.
• Сопротивление контактов — не более 1,6 мОм для диаметра 2 мм и 0,8 мОм для диаметра 3 мм.

Конструкция и монтаж

Это вилка (КУЭ) с резьбовым сочленением, извлекаемыми контактами и методом монтажа обжимкой или пайкой. Всё собрано в карболитовом корпусе, обеспечивающем пылезащищённость контактов и мест подключения проводов.

Тропикоустойчивое и всеклиматическое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности, вибрационных нагрузок и широкого диапазона температур, что делает его пригодным для ответственных узлов радиоэлектронной аппаратуры.

Область применения

Соединитель применяется как универсальный разъём общего назначения во внутреннем монтаже электрических цепей постоянного и переменного тока. Он востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение при токах до 80 А суммарно и напряжении до 700 В.

Угловой патрубок под экранированный кабель и гайка крепления упрощают ввод кабеля и фиксацию соединения в компактных корпусах приборов. Резьбовое сочленение исключает самопроизвольное разъединение при вибрациях.
