Назначение разъёма 2РМТ22КУЭ4Ш3В1В

2РМТ22КУЭ4Ш3В1В — кабельная вилка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа во всеклиматическом исполнении, то есть допускает эксплуатацию в условиях повышенной влажности, широкого диапазона температур и других внешних воздействий.

Данная вилка относится к категории кабельных соединителей с угловым патрубком, рассчитанным на экранированный кабель. Такое исполнение позволяет подключать кабель под углом к корпусу разъёма, что упрощает компоновку жгутов и снижает механическую нагрузку на место пайки или обжима контактов. Изделие выпускается с приёмкой «5», что подтверждает его соответствие установленным требованиям качества.

Подтверждённые технические особенности

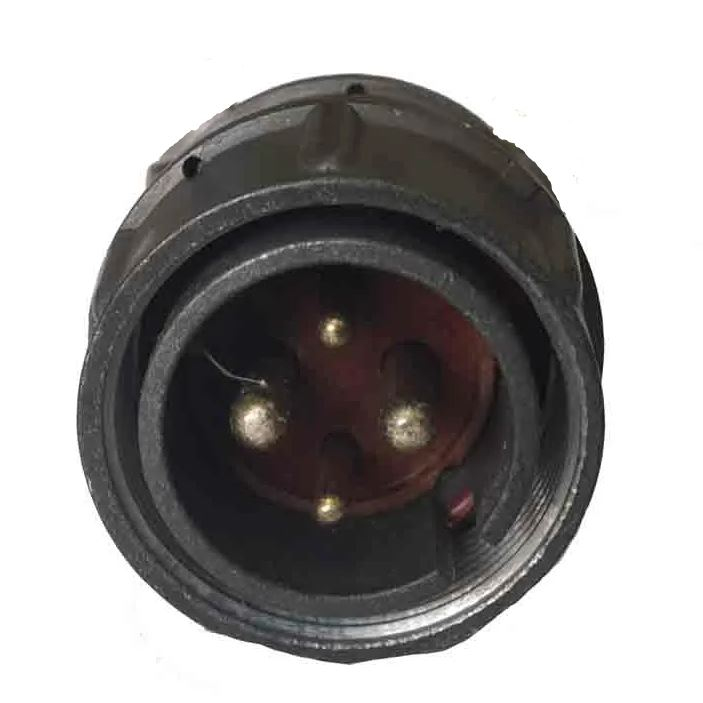

Разъём 2РМТ22КУЭ4Ш3В1В оснащён четырьмя контактами с различным диаметром: часть контактов имеет диаметр 2,0 миллиметра, часть — 3,0 миллиметра. Такое сочетание позволяет одновременно коммутировать цепи с разной токовой нагрузкой в рамках одного соединителя. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и стойкость к окислению.

• Корпус: кабельный, с угловым патрубком для экранированного кабеля.
• Количество контактов: 4.
• Сочетание контактов: диаметром 2,0 миллиметра и диаметром 3,0 миллиметра.
• Покрытие контактов: серебро.
• Рабочее напряжение: не более 560 вольт.
• Максимальная токовая нагрузка для контактов диаметром 2,0 миллиметра: не более 18 ампер.
• Максимальная токовая нагрузка для контактов диаметром 3,0 миллиметра: не более 32 ампер.
• Общая токовая нагрузка на четыре контакта: не более 80 ампер.
• Сопротивление контактов диаметром 2,0 миллиметра: не более 1,6 миллиома.
• Сопротивление контактов диаметром 3,0 миллиметра: не более 0,8 ома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость: до 100 градусов Цельсия.
• Всеклиматическое исполнение: да.
• Приёмка: «5».

Указанные параметры подтверждают, что вилка способна работать как в низкотемпературных условиях, так и при нагреве до 100 градусов Цельсия, сохраняя изоляционные свойства и надёжность контактных соединений. Высокое сопротивление изоляции не менее 5000 мегаом свидетельствует о пригодности изделия для цепей, чувствительных к утечкам.

Применение и совместимость

Вилка 2РМТ22КУЭ4Ш3В1В применяется в электронных устройствах и системах, где требуется надёжное соединение экранированного кабеля с прибором или другим кабелем. Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём востребован в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной влажности.

Для образования полноценного соединительного узла к данной вилке подходят следующие ответные части:

1. 2РМ22Б4Г3А1.
2. 2РМ22Б4Г3А1Б.
3. 2РМ22Б4Г3В1.
4. 2РМ22Б4Г3В1Б.

Перечисленные розетки обеспечивают совместимость по присоединительным размерам и электрическим параметрам. При подборе ответной части следует учитывать исполнение корпуса и способ монтажа, чтобы сохранить герметичность и экранирующие свойства соединения. Вилка предназначена для внутреннего монтажа, поэтому при установке важно обеспечить правильную разделку экранированного кабеля и надёжное крепление углового патрубка.

Изделие относится к серии 2РМТ, которая включает кабельные и приборные вилки и розетки. Это означает, что в рамках серии можно подобрать аналогичные соединители с другим числом контактов или иным исполнением корпуса, сохраняя общую совместимость по типу соединения. При эксплуатации необходимо соблюдать предельные значения рабочего напряжения и тока, указанные для каждого диаметра контактов, а также общее ограничение по суммарной нагрузке на четыре контакта.
