Назначение и область применения

Розетка кабельная 2РМТ22КУЭ4Г3В1В производства компании Элекон относится к серии цилиндрических низкочастотных соединителей 2РМТ. Данные соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Модель выполнена в кабельном корпусе с угловым патрубком для экранированного кабеля и предназначена для надёжного соединения при внутреннем монтаже объёмным способом или пайкой.

Изделие имеет негерметичное исполнение и применяется в условиях умеренного и холодного климата по ГОСТ. Соединение разъёма выполняется резьбовым способом с одношпоночной поляризацией, что гарантирует точное взаимное расположение контактов и надёжную защиту от неправильного сочленения.

Электрические и механические параметры

Комбинация 4Г3 указывает на наличие четырёх контактов: двух контактов диаметром два миллиметра и двух контактов диаметром три миллиметра. Рабочий ток на контакт составляет от четырёх до 36 А, при этом для контактов диаметром два миллиметра он достигает 18 А, а для контактов диаметром три миллиметра — 32 А.

Максимальное рабочее напряжение изделия равно 700 В. Соединение выдерживает до 500 циклов сочленения. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Покрытие контактов выполнено из серебра, что обеспечивает хорошую электропроводность и стойкость к коррозии.

Разбор маркировки и конструктивные особенности

• 2 — серия РМТ.
• РМТ22 — размер корпуса 22 мм.
• К — кабельный корпус.
• У — угловой патрубок.
• Э — гайка для экранированного кабеля.
• 4Г3 — четыре контакта в сочетании Г3.
• В — розетка.
• 1В — серебро, теплостойкость до 100°C.

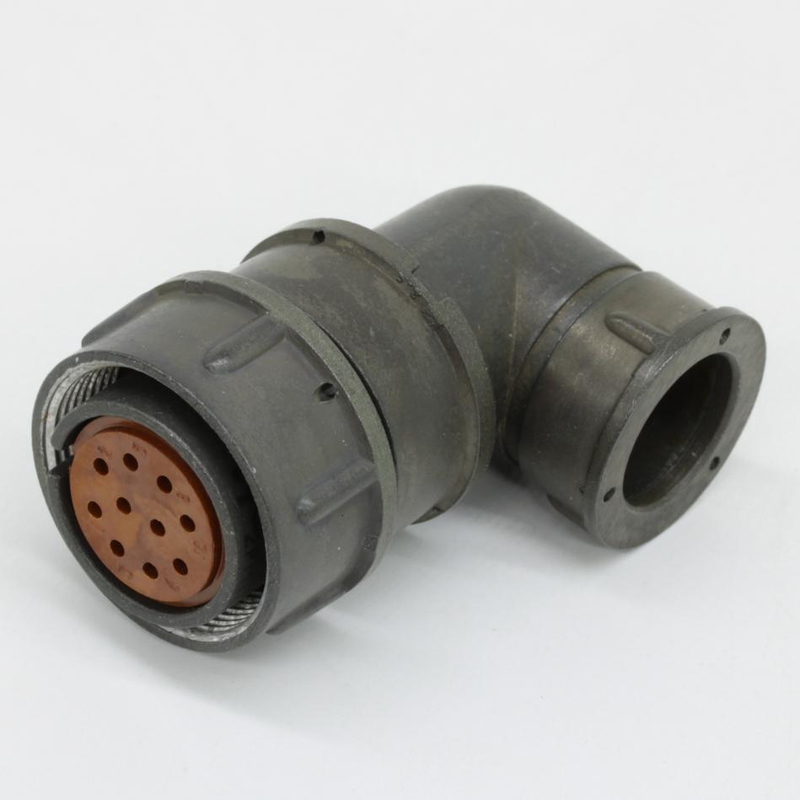

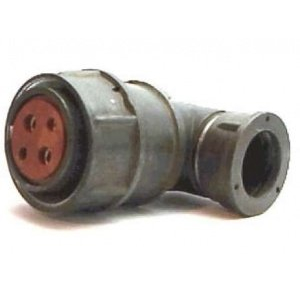

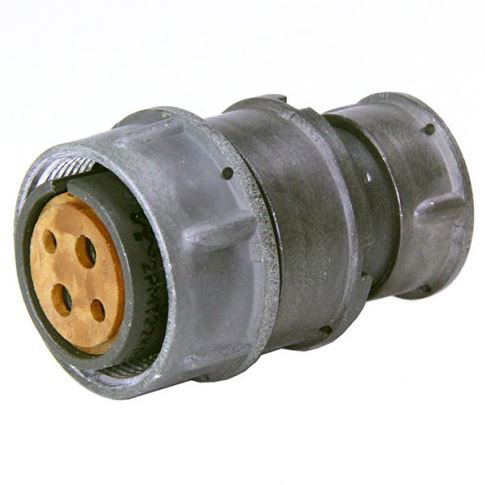

Изделие визуально представляет собой серый цилиндрический разъём в военном стиле с вставками, что обеспечивает высокую механическую прочность и долговечность при эксплуатации в промышленных условиях.
