Назначение разъёма 2РМТ22КУЭ4Г3В1В

2РМТ22КУЭ4Г3В1В Элекон «5» — цилиндрический низкочастотный электрический разъём производства компании Элекон. Изделие предназначено для надёжного соединения и коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц. Разъём применяется в составе кабельных сборок и электрооборудования, где требуется механическая прочность сочленения, экранирование и стабильность контакта при воздействии вибраций и перепадов температуры.

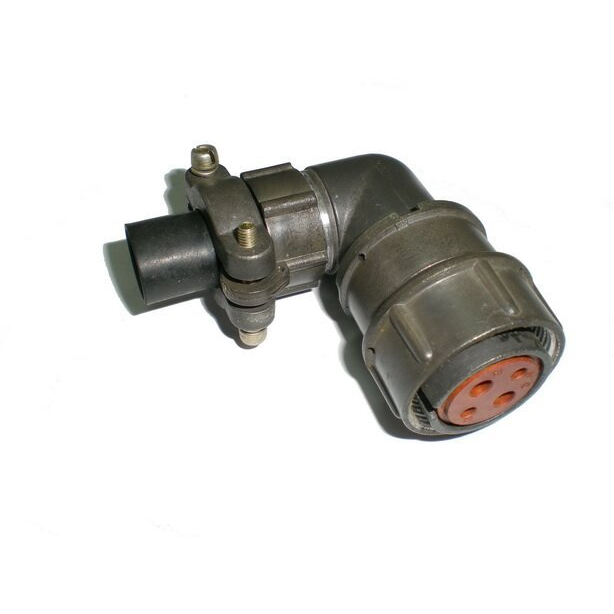

Модификация представляет собой кабельную розетку условного размера 22 с экранированным исполнением и угловым корпусом. Такое конструктивное решение позволяет подводить кабель под углом к ответной части, что удобно при ограниченном монтажном пространстве внутри приборных блоков, пультов и шкафов управления.

Подтверждённые технические особенности

• Серия 2РМТ, условный размер корпуса 22, кабельное исполнение.
• Экранированный угловой корпус (обозначение УЭ) с металлической оболочкой.
• Четыре контакта: комбинация 4Г плюс 3В, то есть основной тип 4Г и дополнительная конфигурация 3В.
• Рабочий ток на контакт от 4 до 36 А, максимальное рабочее напряжение до 700 В.
• Резьбовой вид сочленения с ресурсом до 500 циклов подключения и отключения.
• Диапазон рабочих температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Объёмный монтаж методом пайки, внутреннее расположение контактов, без патрубка.
• Карболитовое основание и металлический корпус, исполнение негерметичное, экранированное.
• Покрытие контактов серебром, обозначение 1В в маркировке.
• Приёмка «5» подтверждает заводскую проверку по правилам военной приёмки и приёмки представителя заказчика в соответствии с ГОСТами.
• Год выпуска — 2017, поставка в заводской упаковке.

Расшифровка маркировки

Обозначение 2РМТ22КУЭ4Г3В1В читается последовательно: 2РМТ — серия разъёма, 22 — условный размер корпуса, К — кабельное исполнение, УЭ — угловой экранированный корпус, 4Г3В — комбинация контактов, 1В — покрытие контактов серебром. Дополнение «5» в наименовании указывает на приёмку по системе ВП и ПЗ.

Применение и условия эксплуатации

Разъём востребован в радиоэлектронной аппаратуре, приборостроении и промышленном оборудовании, где необходима передача питания и низкочастотных сигналов по экранированному каналу. Экранирование снижает влияние внешних электромагнитных помех и уменьшает излучение самого кабельного соединения, что важно при работе в составе чувствительных измерительных и связных устройств.

1. Коммутация цепей питания постоянного и переменного тока в блоках аппаратуры.
2. Подключение экранированных кабелей к приборам и пультам управления.
3. Использование в оборудовании, эксплуатируемом при температурах от минус 60 до плюс 100 градусов Цельсия.
4. Монтаж в условиях повышенных вибрационных и механических нагрузок благодаря резьбовому сочленению и металлическому корпусу.

Монтаж выполняется объёмным способом пайкой, что требует аккуратности при подготовке проводников и соблюдения температурного режима пайки. Негерметичное исполнение означает, что разъём не предназначен для работы в среде с повышенной влажностью при непосредственном контакте с водой; при необходимости защиты применяются дополнительные меры по герметизации стыка. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность контактов и покрытия при транспортировке и хранении.
