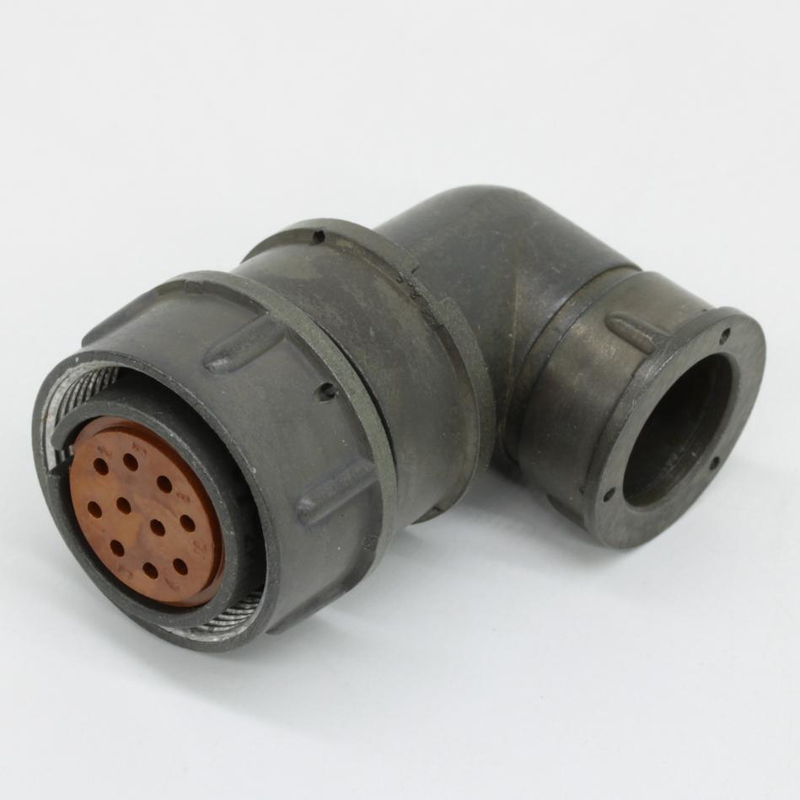

2РМТ22КУЭ4Г3В1В Элекон
Производитель: Элекон
Технические характеристики
2РМТ22КУЭ4Г3В1В — это цилиндрический низкочастотный разъём производства компании «Элекон», предназначенный для внутреннего объёмного монтажа пайкой. Он относится к серии 2РМТ, которая используется в электрических цепях постоянного и переменного тока частотой до 3 МГц.
Соединитель имеет 4 контакта, экранированный корпус и резьбовое сочленение. Максимальное рабочее напряжение достигает 700 В, рабочий ток на контакт — от 4 до 36 А, а количество сочленений — до 500 циклов. Рабочая температура среды варьируется от -60°C до +100°C, что соответствует всеклиматическому исполнению по ТУ ГЕО.364.126ТУ.
Это приборный разъём (КУ — корпус угловой) без патрубка, негерметичный, с металлическим корпусом и карболитовым основанием. Монтаж выполняется внутренним способом объёмной пайкой, контакты прямые с серебряным покрытием. Разъёмы серии 2РМТ не взаимосочленяемы с 2РМДТ из-за различий в схемах расположения контактов.
Индекс расшифровывается как: 2РМТ (серия) | 22 (типоразмер) | К (корпус) | У (угловой) | Э (экранированный) | 4 (кол-во контактов) | Г (гильза) | 3 (стандартная длина контакта) | В (покрытие серебро) | 1 | В (исполнение). Производитель — «Элекон», с приёмкой ОТК.
Описание
2РМТ22КУЭ4Г3В1В
2РМТ22КУЭ4Г3В1В: кабельная розетка для экранированных линий связи

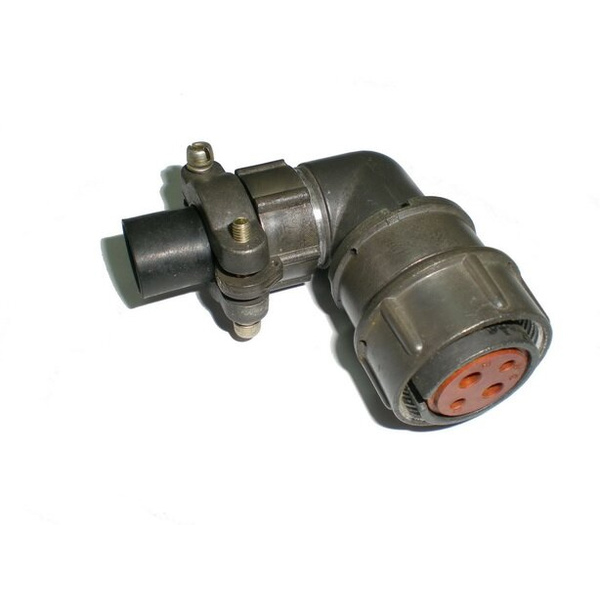

2РМТ22КУЭ4Г3В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде кабельной розетки с угловым патрубком. Исполнение рассчитано на подключение экранированного кабеля и применение в цепях постоянного и переменного тока частотой до 3 МГц.
Конструкция разъёма ориентирована на создание надёжного разъёмного соединения в промышленной аппаратуре, системах автоматики, измерительном оборудовании, средствах связи, электрошкафах и других устройствах с внутренним объёмным монтажом.
Конструктивное исполнение
Маркировка 2РМТ22КУЭ4Г3В1В указывает на принадлежность изделия к семейству цилиндрических соединителей 2РМТ. Разъём имеет кабельный корпус размером 22, угловой патрубок и гайку для экранированного кабеля. Такое исполнение удобно в условиях ограниченного пространства, когда необходимо вывести кабель под углом и снизить нагрузку на место ввода.
Ключевые конструктивные особенности:
Кабельная часть соединителя — розетка.
Размер корпуса — 22.
Количество контактов — 4.
Контактная группа включает контакты диаметром 2 и 3 мм.
Покрытие контактов — серебро.
Сочленение с ответной частью выполняется резьбовым способом.
Поляризация корпусов — одношпоночная.
Угловой патрубок предназначен для организации аккуратного подвода экранированного кабеля.
Одношпоночная поляризация помогает исключить неправильную ориентацию частей разъёма при соединении. Резьбовое сочленение, в свою очередь, обеспечивает механическую фиксацию пары и устойчивость контакта при вибрациях и эксплуатационных нагрузках.
Электрические параметры
Разъём 2РМТ22КУЭ4Г3В1В предназначен для цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Для этой серии указываются варианты максимального рабочего напряжения до 560 или 700 В
