Назначение и область применения

2РМТ22КУЭ4Г3В1В (артикул 80208) — это кабельная розетка серии 2РМТ, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе низковольтных и высоковольтных электрических соединений, где требуется механическая прочность, устойчивость к вибрации и широкий диапазон рабочих температур.

Розетка относится к категории 2РМТ22 и выполнена в негерметичном исполнении с посадочным диаметром 22 мм. Конструкция включает угловой патрубок и гайку для подключения экранированного кабеля, что делает её пригодной для монтажа в условиях ограниченного пространства и при необходимости защиты от электромагнитных помех.

Основные технические характеристики

Соединитель оснащен четырьмя контактами (сочетание 3). Контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление: не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.

• Токовая нагрузка на одиночный контакт: от 4 до 36 А.
• Суммарная токовая нагрузка: до 260 А.
• Рабочее напряжение: до 560 В, максимальное значение — 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: до 6 пФ.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Исполнение: всеклиматическое и тропикоустойчивое.

Указанные параметры подтверждают пригодность розетки для эксплуатации в жестких условиях окружающей среды, включая повышенную влажность и тропический климат.

Условия эксплуатации и устойчивость к воздействиям

2РМТ22КУЭ4Г3В1В выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. В соединенном состоянии обеспечивается пылезащищенность контактов.

Совокупность механических и климатических характеристик делает розетку востребованной в приборах и оборудовании, где предъявляются повышенные требования к надежности электрического соединения и стойкости к внешним воздействиям.

Комплектация и конструктивные особенности

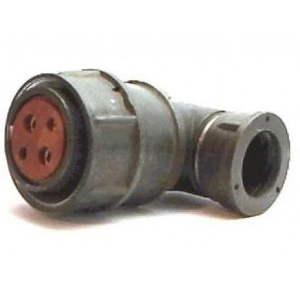

Розетка имеет серый корпус с красными вставками. В конструкцию входит угловой патрубок и гайка для экранированного кабеля, что упрощает монтаж и обеспечивает фиксацию кабельной части. Типичный внешний вид изделия соответствует фотографии, приведенной в каталоге.

Артикул 80208 однозначно идентифицирует данную позицию в каталоге. Категория 2РМТ22 объединяет изделия серии 2РМТ с посадочным диаметром 22 мм. Производитель в предоставленных данных не указан.

Применение

Кабельная розетка 2РМТ22КУЭ4Г3В1В применяется для коммутации электрических цепей в составе кабельных сборок, жгутов и соединительных узлов. Благодаря четырем контактам с серебряным покрытием и широкому диапазону токовых нагрузок она может использоваться как для слаботочных сигнальных цепей, так и для силовых линий с суммарным током до 260 А.

Угловой патрубок и гайка для экранированного кабеля позволяют применять розетку в устройствах, где требуется экранирование и защита от помех, а всеклиматическое исполнение расширяет географию и условия эксплуатации, включая районы с тропическим климатом.
