Назначение разъёма 2РМТ22КУЭ4Г3В1ЛВ

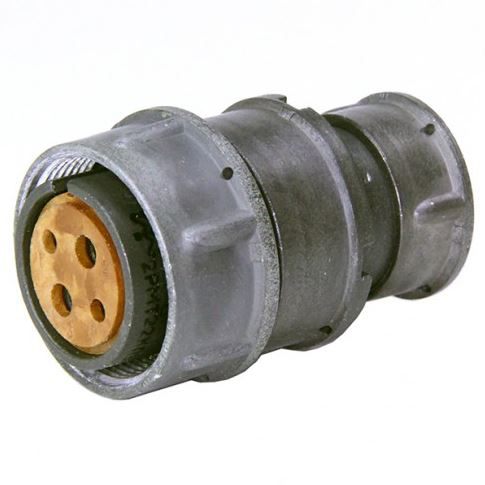

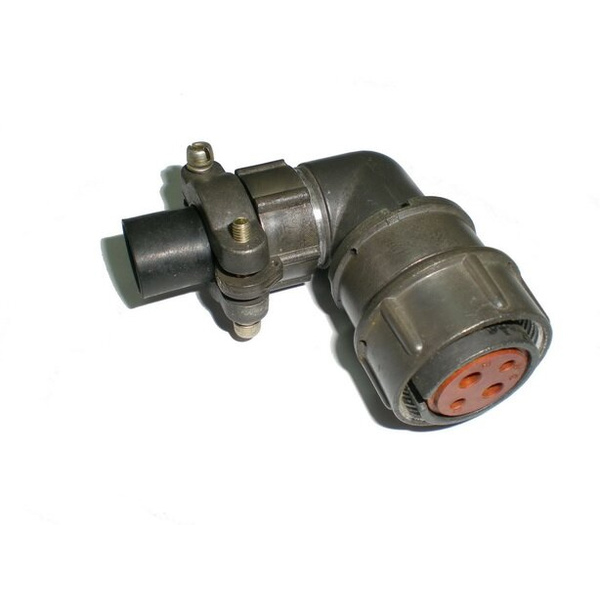

2РМТ22КУЭ4Г3В1ЛВ — это цилиндрический низкочастотный разъём (розетка) производства компании Элекон, предназначенный для надёжного соединения в электрических цепях. Изделие применяется в приборах и оборудовании для работы с постоянным или переменным током. Разъём относится к серии 2РМТ с внутренним объёмным монтажом, при котором контакты размещены в карболитовом основании и металлическом корпусе.

Артикул товара — 50285. Категория — 2РМТ22. Производитель — Элекон. Год — 2017.

Подтверждённые особенности конструкции

Разъём имеет 4 контакта с прямой формой, способ пайки на кабель и покрытием контактов серебром. Корпус металлический. Основание литое, вариант исполнения ЛВ. Розетка выполнена с наружными контактами. Установлены три фиксатора и одна эксцентриковая защёлка.

Маркировка изделия расшифровывается следующим образом:

• 2РМТ — серия цилиндрических разъёмов;
• 22 — условный диаметр замыкающего контура 22 мм;
• К — корпус металлический;
• УЭ — розетка с наружными контактами;
• 4Г — 4 контакта общего назначения;
• 3В1 — три фиксатора, одна эксцентриковая защёлка;
• ЛВ — литое основание, вариант исполнения.

Разъём негерметичный. Это важно учитывать при выборе места установки: изделие не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред.

Технические характеристики

Ниже приведены подтверждённые параметры, заявленные для данной модели:

• рабочий ток на контакт — от 4 до 36 А;
• напряжение — до 560–700 В;
• частота — до 3 МГц;
• сопротивление контактов — не более 0,005 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• количество контактов — 4;
• форма контактов — прямая;
• способ монтажа — пайка на кабель;
• покрытие контактов — серебро.

Указанные значения описывают электрические и эксплуатационные возможности разъёма в пределах, установленных производителем. Сопротивление контактов не более 0,005 Ом и сопротивление изоляции не менее 1000 МОм обеспечивают стабильность соединения в цепях постоянного и переменного тока.

Условия эксплуатации

Разъём рассчитан на рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия, что позволяет применять его в оборудовании, работающем в широком спектре климатических условий. Частота до 3 МГц определяет применимость изделия в низкочастотных цепях. Рабочее напряжение до 560–700 В и ток на контакт от 4 до 36 А задают границы электрической нагрузки, которые необходимо соблюдать при проектировании и сборке.

Применение

Разъём 2РМТ22КУЭ4Г3В1ЛВ применяется в приборах и оборудовании для работы с постоянным или переменным током. Благодаря металлическому корпусу, литому основанию и серебряному покрытию контактов изделие подходит для ответственных соединений, где требуется надёжная передача тока и механическая стойкость. Наружные контакты и фиксирующее устройство из трёх фиксаторов с одной эксцентриковой защёлкой обеспечивают удобство стыковки и удержание соединения в процессе эксплуатации.

При монтаже следует учитывать способ пайки на кабель и внутренний объёмный монтаж контактов. Негерметичное исполнение означает, что разъём не следует использовать в средах, требующих полной изоляции от влаги и пыли. Соблюдение заявленных электрических параметров — тока, напряжения, частоты и температурного диапазона — гарантирует корректную и длительную работу изделия в составе электрооборудования.
