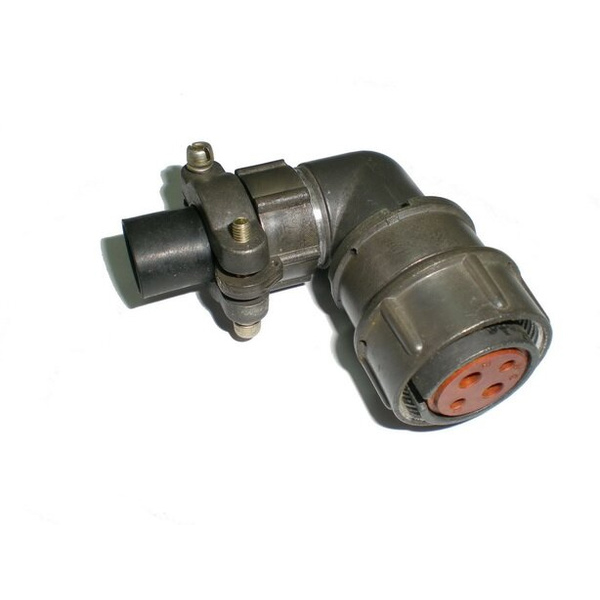

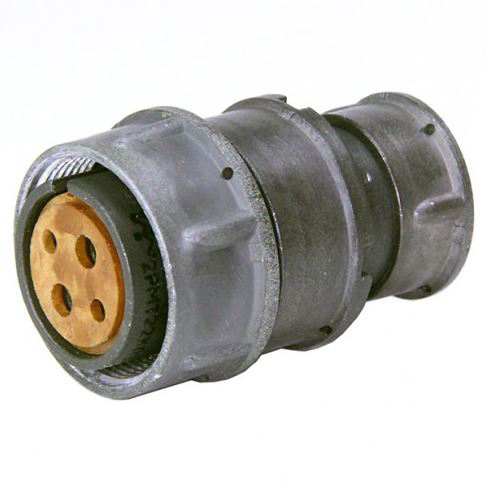

Назначение соединителя 2РМТ22КУЭ4Г3В1ЛВ

2РМТ22КУЭ4Г3В1ЛВ — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, предназначенный для внутреннего монтажа в электрических цепях приборов и аппаратуры. Изделие применяется для соединения экранированных кабелей и обеспечивает электрическую стыковку цепей постоянного и переменного тока с максимальной частотой до 3 МГц.

Соединитель выпускается во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ, что подтверждает его пригодность к эксплуатации в широком диапазоне климатических условий, включая повышенную влажность и перепады температур. Кабельный корпус с угловым патрубком и гайкой упрощает прокладку и крепление кабеля в стеснённом внутреннем пространстве приборов.

Расшифровка маркировки

Обозначение 2РМТ22КУЭ4Г3В1ЛВ построено по системе маркировки серии 2РМТ и содержит следующие сведения:

• 2РМТ — принадлежность к серии цилиндрических низкочастотных соединителей;
• 22 — типоразмер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — исполнение под экранированный кабель;
• 4 — количество контактов;
• Г — гайка патрубка;
• 3 — индекс компоновки контактов;
• В — серебряное покрытие контактов;
• 1 — индекс теплостойкости, соответствующий верхней границе рабочей температуры 100 °C;
• Л — левая розетка;
• В — всеклиматическое исполнение.

Подтверждённые технические характеристики

Ниже приведены характеристики соединителя, заявленные для данной модели и серии в целом.

• Тип соединителя: цилиндрический, низкочастотный, негерметичный, кабельный.
• Количество контактов: 4.
• Покрытие контактов: серебряное.
• Рабочее напряжение: постоянный ток — до 1000 В; переменный ток (амплитудное значение) — до 700 В.
• Рабочий ток на контакт: до 25 А для контактов соответствующего диаметра.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях и не менее 100 МОм при повышенной влажности.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C согласно индексу теплостойкости.
• Количество циклов сочленений-расчленений: не менее 500.
• Максимальная рабочая частота: до 3 МГц.
• Тип монтажа: внутренний, для соединения с экранированным кабелем.
• Конструкция патрубка: угловой, с гайкой.
• Климатическое исполнение: всеклиматическое по ТУ ГЕО.364.126ТУ.

Отдельно отмечается высокая устойчивость изделия к вибрационным и ударным нагрузкам, что характерно для соединителей серии 2РМТ и подтверждает возможность их применения в условиях интенсивных механических воздействий.

Область применения

Соединитель 2РМТ22КУЭ4Г3В1ЛВ используется во внутренних электрических цепях приборов для соединения экранированных кабелей в цепях постоянного и переменного тока с частотой до 3 МГц. Всеклиматическое исполнение по ТУ ГЕО.364.126ТУ, устойчивость к механическим воздействиям и работа с экранированным кабелем определяют следующие направления применения:

1. Авиационная и космическая техника.
2. Судостроение и железнодорожный транспорт.
3. Промышленное оборудование, требующее высокой надёжности и долговечности.
4. Радиоэлектронная аппаратура и приборы специального назначения.
5. Системы автоматизации и контроля.
6. Измерительная и испытательная аппаратура.
7. Телекоммуникационное оборудование, где требуется защита от электромагнитных помех.

Во всех перечисленных областях соединитель обеспечивает стабильное электрическое соединение при воздействии влаги, перепадов температур, вибраций и ударов, а экранированное исполнение снижает влияние электромагнитных помех на передаваемые сигналы и питающие цепи.

Краткое резюме

2РМТ22КУЭ4Г3В1ЛВ — четырёхконтактный цилиндрический низкочастотный соединитель серии 2РМТ с серебряным покрытием контактов, угловым патрубком с гайкой и исполнением под экранированный кабель. Он рассчитан на напряжение до 1000 В постоянного тока и до 700 В переменного тока, ток до 25 А на контакт, работу в диапазоне температур от минус 60 °C до плюс 100 °C и не менее 500 циклов сочленения. Изделие выпускается во всеклиматическом исполнении и предназначено для внутреннего монтажа в ответственных электрических цепях.
