Назначение и общая информация

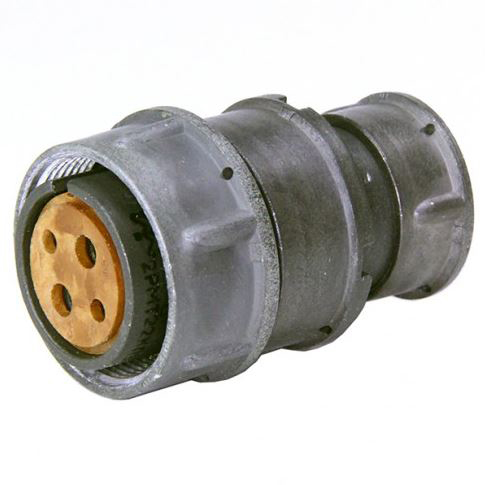

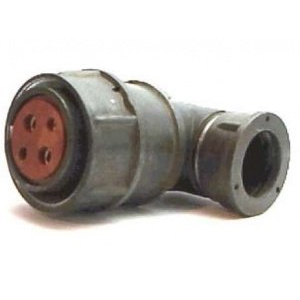

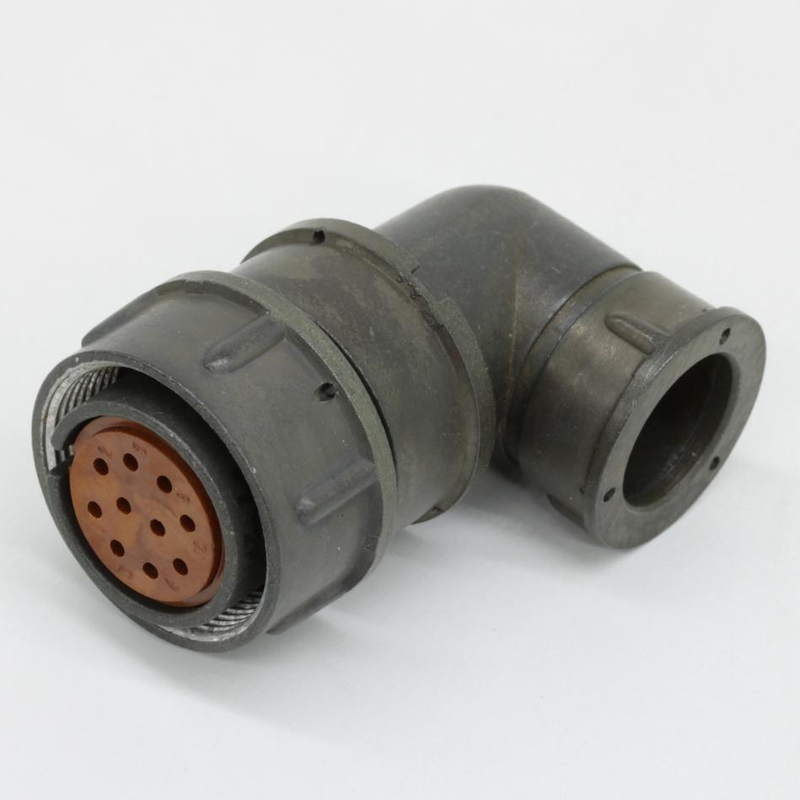

Товар 2РМТ22КУЭ4Г3А1В с артикулом 3544 представляет собой кабельную розетку из серии цилиндрических низкочастотных соединителей. Данная продукция предназначена для работы в электрических цепях постоянного и переменного тока с рабочей частотой до 3 мегагерц. Соединитель состоит из двух взаимозаменяемых частей: вилки и розетки, которые производятся в кабельном и блочном исполнении. Конкретная модель 2РМТ22КУЭ4Г3А1В относится к кабельному типу и оснащена угловым патрубком.

Технические характеристики

Основной корпус изделия выполнен из металла и отличается повышенной теплостойкостью, выдерживая температуры до 100 градусов Цельсия. Контактная группа состоит из четырех гнезд диаметром 2 миллиметра и 3 миллиметра. Для обеспечения надежного контакта и устойчивости к коррозии поверхность контактов имеет золотое покрытие. Сочленение соединителей осуществляется посредством резьбового соединения с одношпоночной поляризацией корпуса.

Электроизоляционные свойства изделия соответствуют строгим нормам, сопротивление изоляции составляет не менее 1000 мегаом. Допустимое рабочее напряжение не превышает 560 вольт. Токовая нагрузка на один одиночный контакт варьируется от 4 до 36 ампер, в то время как максимальная суммарная нагрузка на весь соединитель достигает от 27 до 260 ампер в зависимости от конфигурации. Сопротивление контактов составляет не более 1,6 миллиом для элементов диаметром 2 миллиметра и не более 0,8 миллиом для элементов диаметром 3 миллиметра.

• Материал корпуса: металл
• Тип патрубка: угловой
• Конструкция гайки: предназначена для экранированного кабеля
• Количество контактов: 4 штуки
• Климатическое исполнение: всеклиматическое В2.1 по ГОСТ 15150-69
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия

Применение и условия эксплуатации

Особенности монтажа и совместимость

Соединитель 2РМТ22КУЭ4Г3А1В «5» применяется во внутренних электронных устройствах и промышленных системах, где требуется надежное электрическое соединение с повышенной степенью защиты. Устройство обеспечивает надежную пылезащиту контактов и мест подсоединения проводов, что позволяет эксплуатировать его в условиях вибрации и механических ударов. Розетка предназначена для внутреннего объемного монтажа.

Для использования данной кабельной розетки необходимо применять совместимые ответные части в виде вилок типа 2РМ22Б4Ш3А1 и 2РМ22Б4Ш3В1. Данные компоненты образуют герметичное и устойчивое к внешним воздействиям соединение, отвечающее требованиям к электронным системам средней и высокой мощности.

Приемка изделия осуществляется по стандарту «5», что подтверждает соответствие продукции заданным техническим параметрам и стандартам качества.
