Назначение разъема

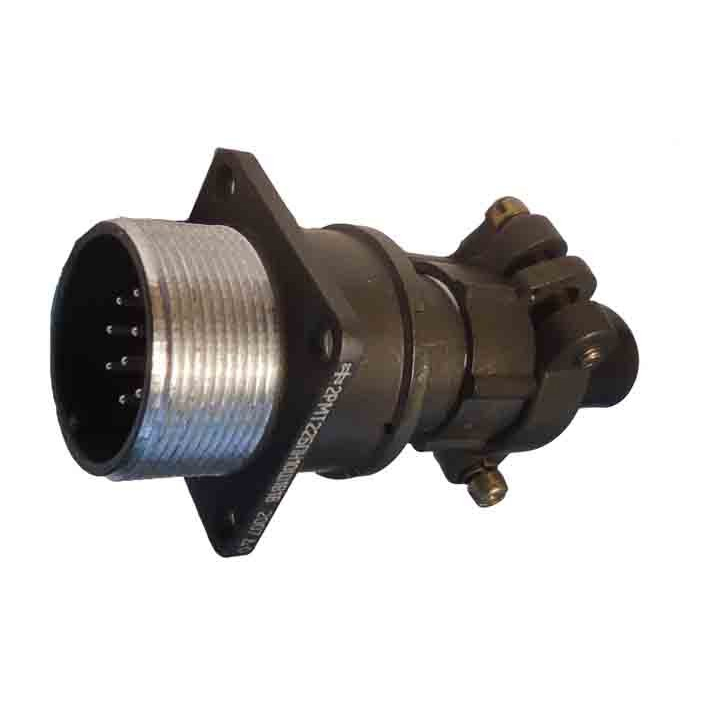

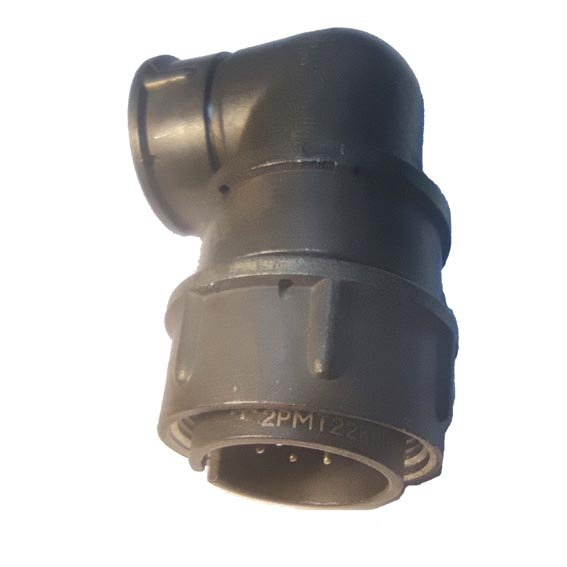

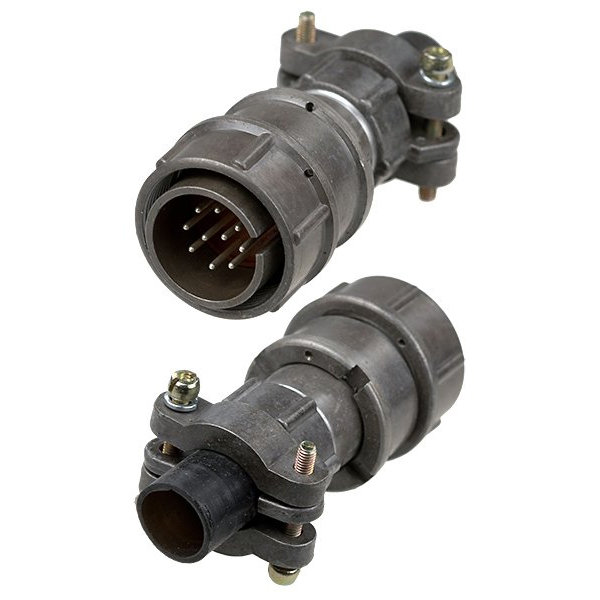

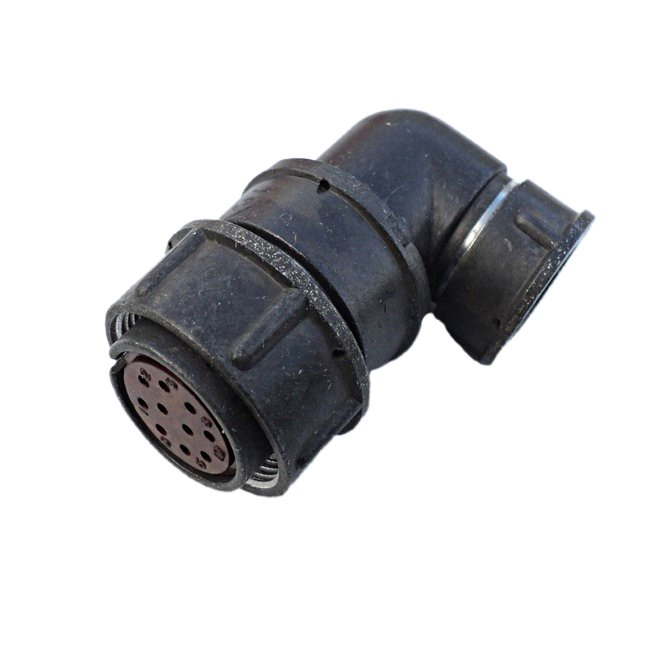

2РМТ22КУЭ10Ш1В1В производства «Элекон» — это цилиндрическая низкочастотная кабельная вилка серии 2РМТ, предназначенная для соединения электрических цепей постоянного и переменного тока в электронной и радиоэлектронной аппаратуре. Разъем применяется во встроенном монтаже, где требуется компактное и надежное штыревое соединение с повышенной устойчивостью к внешним воздействиям.

Изделие относится к категории низкочастотных цилиндрических соединителей и служит для передачи сигналов и питания между блоками аппаратуры, а также для подключения кабельных линий к приборам и устройствам. Благодаря металлическому корпусу и карболитовому изолятору разъем сохраняет работоспособность в условиях вибрации, ударов и широкого диапазона температур.

Подтвержденные особенности конструкции

Тип и типоразмер

Разъем выполнен в виде кабельной вилки с металлическим корпусом и карболитовым изолятором. Условный размер — 22-й типоразмер, который задает диаметр корпуса и допустимое количество контактов. Вид корпуса — кабельный, с перекрутным или сменным патрубком, что облегчает ввод и фиксацию кабеля и снижает риск его повреждения при изгибе.

Контакты и покрытие

В разъеме установлено 10 круглых штыревых контактов диаметром 1,0 мм. Все контакты одного диаметра, что соответствует сочетанию «10Ш1». Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Электрические параметры

• Максимальное рабочее напряжение на контакт — до порядка 500–560 В.
• Токовая нагрузка на контакт — около нескольких ампер, типично 5–8 А для контактов диаметром 1,0 мм.
• Сопротивление контакта — не более нескольких миллиом.
• Сопротивление изоляции — высокое, порядка 1000 МОм и выше.
• Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия.

Механическая стойкость

Разъем устойчив к вибрационным и ударным нагрузкам: до десятков g по линейному ускорению и сотен g по одиночным ударам. Конструкция рассчитана на длительную эксплуатацию в составе аппаратуры.

Обозначение исполнения

Индекс «В» в обозначении соответствует всеклиматическому исполнению. Гайка патрубка предназначена для экранированного кабеля, что обеспечивает надежное электрическое соединение экрана кабеля с корпусом разъема.

Применение и особенности монтажа

Разъем 2РМТ22КУЭ10Ш1В1В применяется в электронной и радиоэлектронной аппаратуре, в том числе во встроенной аппаратуре и при внутреннем объемном монтаже. Конструкция рассчитана на пайку проводников кабеля непосредственно на контакты разъема.

Кабельный корпус с перекрутным или сменным патрубком упрощает ввод кабеля и его фиксацию, а гайка патрубка под экранированный кабель позволяет подключить экран к корпусу разъема. Это снижает уровень помех и повышает помехозащищенность линии связи.

Благодаря широкому диапазону рабочих температур и стойкости к механическим нагрузкам разъем подходит для эксплуатации в жестких условиях, включая аппаратуру, работающую на подвижных объектах и в неотапливаемых помещениях. Сочетание десяти штыревых контактов одного диаметра делает разъем удобным для многожильных кабельных сборок, где требуется передача нескольких цепей одновременно.

Технические характеристики VirtueMart

• Артикул: 50283.
• Категория: 2РМТ22.
• Производитель: «Элекон».
• Год: 2017.
