Назначение соединителя

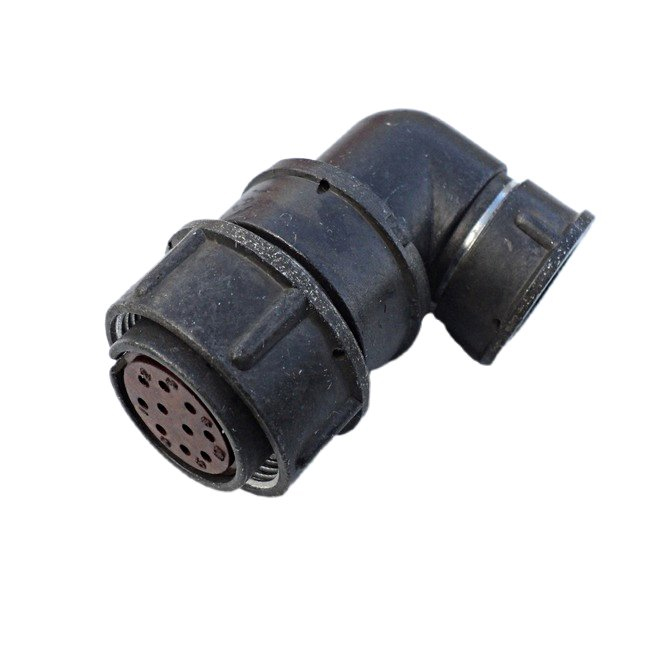

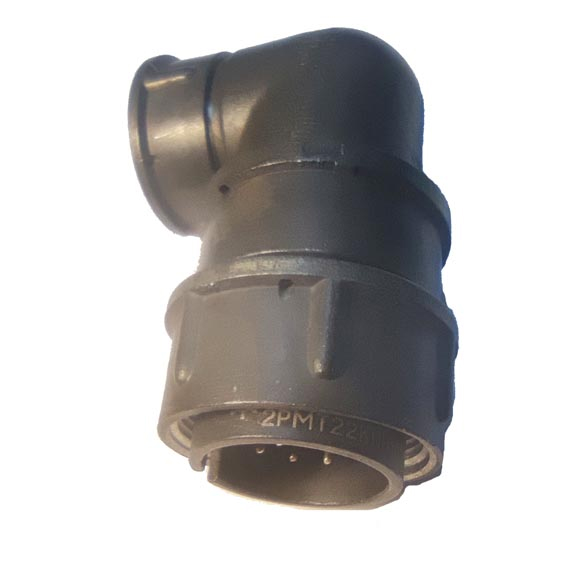

2РМТ22КУЭ10Ш1В1В — это кабельная вилка производства компании «Элекон», относящаяся к серии низкочастотных цилиндрических негерметичных тропикоустойчивых соединителей. Изделие предназначено для электрического соединения и коммутации цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется повышенная механическая прочность и устойчивость к воздействию климатических факторов.

Благодаря всеклиматическому исполнению вилка применяется в промышленной и военной технике, в составе кабельных сборок и жгутов, работающих в сложных условиях эксплуатации. Соединитель обеспечивает надёжную передачу сигналов и питающих напряжений между блоками аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его исполнении:

• 2РМТ22 — тип и условный размер соединителя, равный 22;
• КУ — кабельный корпус, предназначенный для монтажа на кабель;
• Э — патрубок прямой для экранированного кабеля, обеспечивающий возможность подключения экранирующей оплётки;
• 10 — количество контактов;
• Ш1В1В — контакты диаметром 1,0 мм с серебряным покрытием.

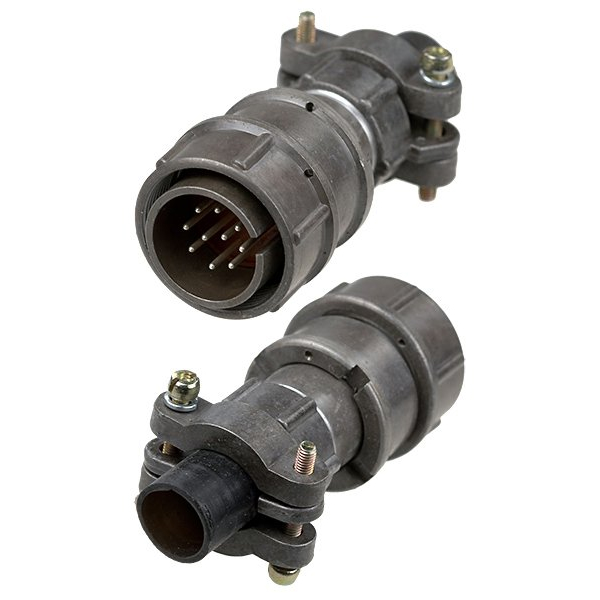

Конструкция включает многопиновый разъём и резьбовую муфту, которая обеспечивает механическую фиксацию сочленённого соединения и предотвращает самопроизвольное разъединение при вибрации. Кабельный корпус рассчитан на ввод экранированного кабеля через прямой патрубок.

Технические характеристики

Подтверждённые параметры соединителя определяют области его применения и режимы работы:

• рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• максимальное рабочее напряжение: до 560 В;
• токовая нагрузка на контакт: от 5 до 8 А;
• сопротивление контакта: не более 5 мОм;
• сопротивление изоляции: не менее 1000 МОм;
• вибрация: диапазон от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате (50 g);
• одиночные удары: до 5000 метров на секунду в квадрате (500 g);
• многократные удары: до 1000 метров на секунду в квадрате (100 g);
• линейные нагрузки: до 2000 метров на секунду в квадрате (200 g);
• наработка: не менее 5000 часов;
• срок хранения: 25 лет.

Указанные значения подтверждают способность изделия выдерживать интенсивные механические воздействия, характерные для подвижной и стационарной аппаратуры специального назначения.

Условия эксплуатации и применение

Соединитель выпускается во всеклиматическом исполнении по ГОСТ 15150-69 (В1 или В2.1), что подразумевает стойкость к тропическому климату, повышенной влажности, плесневым грибам и резким перепадам температур. Это делает вилку пригодной для эксплуатации как в умеренных, так и в тропических широтах, включая помещения с нерегулируемыми климатическими условиями.

Область применения охватывает радиоэлектронную и радиотехническую аппаратуру, промышленное оборудование и военную технику. Соединитель используется в составе кабельных соединений, где важны тропикоустойчивость, прочность корпуса и стабильность электрических параметров при длительной работе. Негерметичное исполнение предполагает эксплуатацию в условиях, исключающих прямое воздействие воды под давлением, при этом конструкция рассчитана на повышенную влажность воздуха.

При монтаже вилка сочленяется с ответной частью посредством резьбовой муфты, а экранированный кабель вводится через прямой патрубок, что позволяет сохранить целостность экрана и снизить уровень помех. Изделие поставляется как отдельный соединитель без указания комплектации ответными частями.
