Назначение и область применения

Разъём 2РМТ22КУЭ10Ш1В1В представляет собой цилиндрический низкочастотный электрический кабельный соединитель общего назначения. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей постоянного и переменного тока с частотой до нескольких мегагерц.

Основное применение данного изделия — внутренний объёмный монтаж. Соединитель обеспечивает коммутацию проводников внутри блоков, стоек и приборов, работающих в широком диапазоне климатических и механических условий.

Конструкция и исполнение

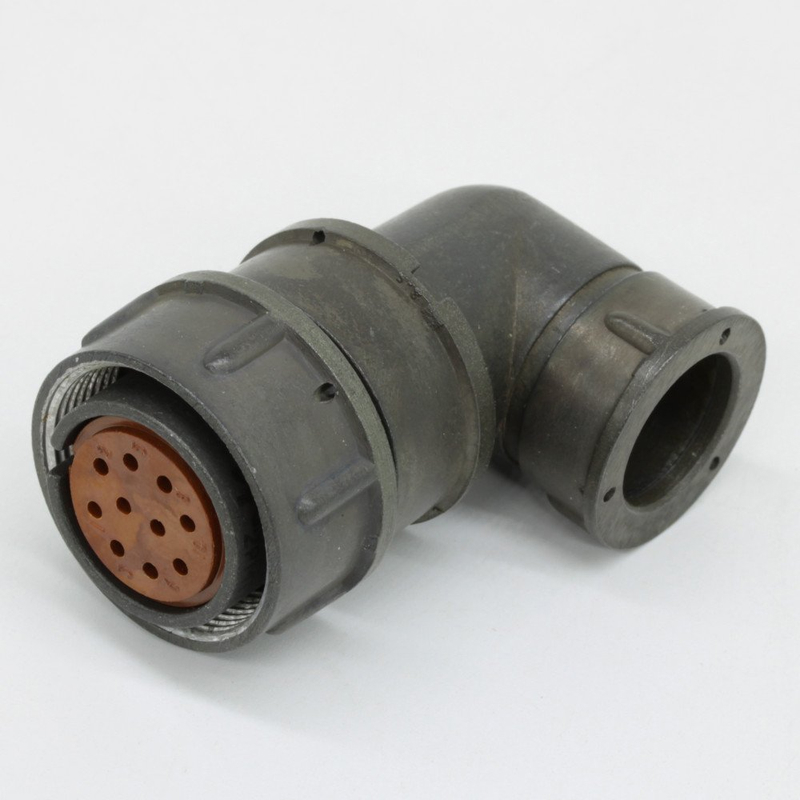

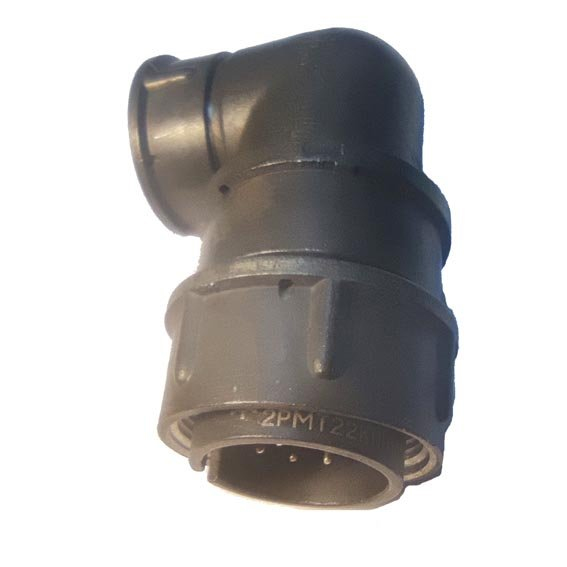

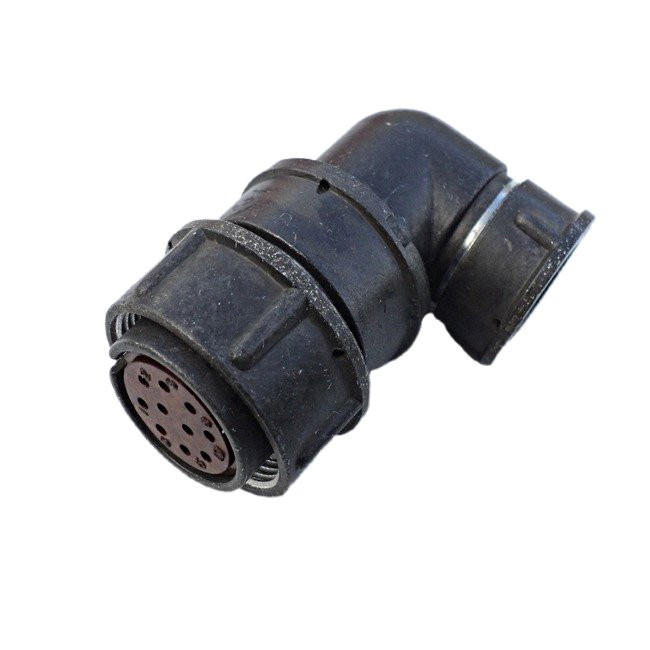

Изделие относится к семейству разъёмов 2РМТ — цилиндрических низкочастотных тропикоустойчивых негерметичных соединителей. Исполнение 2РМТ22КУЭ10Ш1В1В является вилкой кабельной с резьбовым сочленением и угловым патрубком. Такая конструкция предназначена для работы с экранированным кабелем и обеспечивает подключение экрана корпуса.

Климатическое исполнение «В» соответствует всеклиматическому варианту по ГОСТ 15150‑69, категория В2.1. Это означает, что разъём рассчитан на эксплуатацию во всех климатических районах земного шара.

Контакты изделия выполнены извлекаемыми. В данном варианте чаще всего применяется серебряное покрытие, однако возможно и золотое покрытие в зависимости от конкретной модификации. Монтаж проводников осуществляется методом обжимки, в отдельных случаях допускается пайка.

Технические характеристики

Ниже приведены ориентировочные электрические и эксплуатационные параметры, характерные для данного типа соединителей:

• Количество контактов — 10.
• Максимальное рабочее напряжение — порядка 560–700 В постоянного и переменного тока.
• Токовая нагрузка на один контакт — примерно от 4 А до 36 А.
• Суммарная токовая нагрузка на соединитель — от десятков до чуть более 200 А в зависимости от условий и комбинации контактов.
• Сопротивление контакта при диаметре контактного стержня около 1 мм — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — около 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В.
• Верхнее значение температуры окружающей среды — до плюс 100 °C в зависимости от редакции технических условий и варианта исполнения.
• Устойчивость к вибрации в диапазоне до нескольких килогерц с ускорением до порядка 490 м/с².

Условия эксплуатации и монтажа

Соединитель 2РМТ22КУЭ10Ш1В1В рассчитан на работу в условиях вибраций и акустического шума. Он сохраняет работоспособность при механических воздействиях, характерных для радиоэлектронной аппаратуры, устанавливаемой на подвижных объектах и в промышленных условиях.

Монтаж разъёма производится внутренним объёмным способом. Для подключения проводников используется обжимка, что обеспечивает надёжный и стабильный электрический контакт. Резьбовое сочленение с угловым патрубком упрощает подключение экранированного кабеля и позволяет организовать экранирование корпуса.

Благодаря извлекаемым контактам возможно проведение ремонта и замены отдельных элементов соединителя без демонтажа всего изделия. Это повышает удобство эксплуатации и обслуживания аппаратуры.

Дополнительная информация

При необходимости обозначение 2РМТ22КУЭ10Ш1В1В может быть расшифровано по буквам и цифрам, а также сопоставлено с аналогами по ГОСТ или техническим условиям. Данный соединитель является частью серии 2РМТ22 и применяется в тех же областях, что и другие изделия этого семейства.
