Назначение соединителя

Соединитель 2РМТ22КУЭ10Ш1В1В «5» представляет собой цилиндрический низкочастотный электрический разъем-вилку кабельного исполнения. Он предназначен для соединения электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется там, где требуется надежное механическое сочленение с резьбовой фиксацией и защита от воздействия внешней среды.

Маркировка «5» указывает вид приемки по техническим условиям ГЕ0.364.126ТУ. Это означает, что разъем прошел определенный уровень контроля и приемки на производстве, соответствующий конкретной категории качества.

Расшифровка обозначения и конструктивные особенности

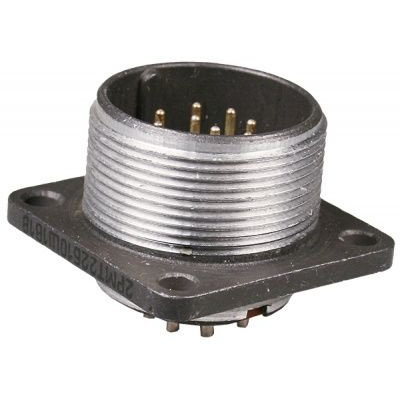

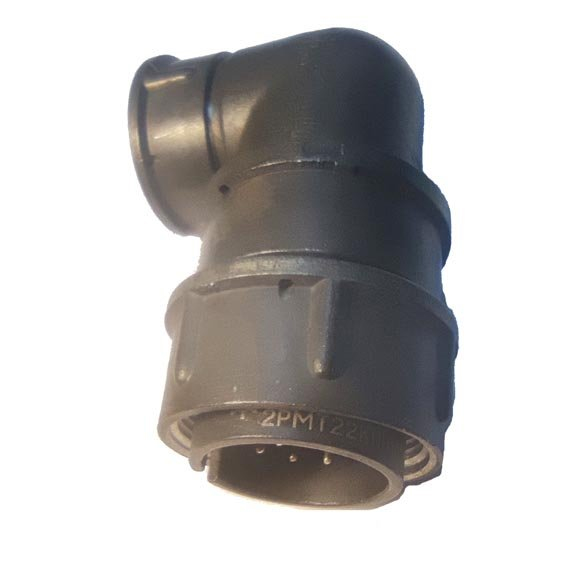

Тип разъема 2РМТ — цилиндрический низкочастотный, тропико- и всеклиматический, с резьбовой фиксацией. Вид корпуса К — кабельный, УЭ — угловой патрубок с гайкой для экранированного кабеля. Такая конструкция позволяет подключать экранированный кабель под углом, обеспечивая надежное экранирование и механическую защиту.

Количество контактов — 10 штыревых контактов диаметром 1 мм, штырьковое исполнение (Ш1). Контакты извлекаемые, что упрощает монтаж и обслуживание. Электрический монтаж выполняется пайкой или обжимкой, механический монтаж — кабельным перекрутом либо объемным способом.

Корпус изготовлен из алюминиевого сплава с оксидным покрытием серого цвета. Изолятор — карболит коричневого цвета. Контакты выполнены из латуни с серебряным покрытием, в некоторых исполнениях применяется серебро с золотом.

Технические характеристики

• Климатическое исполнение: В2.1 по ГОСТ 15150-69 (всеклиматическое, тропикоустойчивое).
• Рабочий диапазон температур: примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с теплостойкостью до 100 градусов Цельсия.
• Работа при высокой влажности: до 98 процентов при плюс 25 градусах Цельсия.
• Максимальное рабочее напряжение: до 560 В (часто 560…700 В постоянного или переменного тока).
• Электрическая прочность изоляции: порядка 1850 В (амплитуда) при 560 В, около 2300 В при 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.
• Токовая нагрузка: для штыревых контактов диаметром 1 мм обычно составляет десятки ампер суммарно на разъем.
• Сочленение: резьбовое, с шагом накидной гайки порядка M24 на 1 мм.
• Диаметр корпуса: около 29 мм, высота — около 48 мм.
• Ресурс: порядка 500 сочленений-расчленений.
• Минимальная наработка: несколько тысяч часов, при высокой температуре контакта до 80 градусов Цельсия — до сотен тысяч часов.

Применение и условия эксплуатации

Разъем применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря всеклиматическому исполнению и тропикоустойчивости он может использоваться в условиях повышенной влажности, широкого диапазона атмосферного давления и температурных перепадов. Резьбовая фиксация обеспечивает надежное соединение, устойчивое к вибрациям и механическим воздействиям.

Угловой патрубок с гайкой для экранированного кабеля позволяет организовать подключение с защитой от электромагнитных помех, что важно для аппаратуры связи и измерительных приборов. Извлекаемые контакты упрощают ремонт и замену отдельных элементов без замены всего соединителя.

Дополнительные сведения

Артикул изделия — 20397. Категория — 2РМТ22. Год выпуска — 2008. Приемка — «5». Производитель в предоставленных данных не указан.
