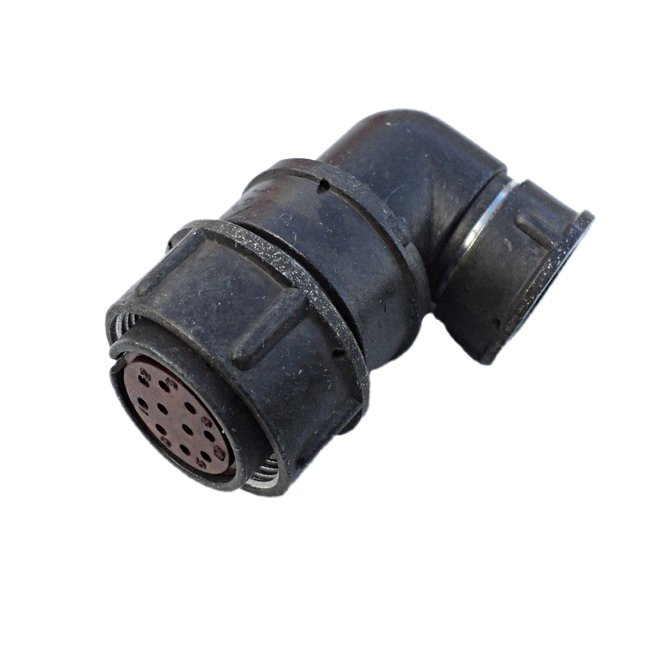

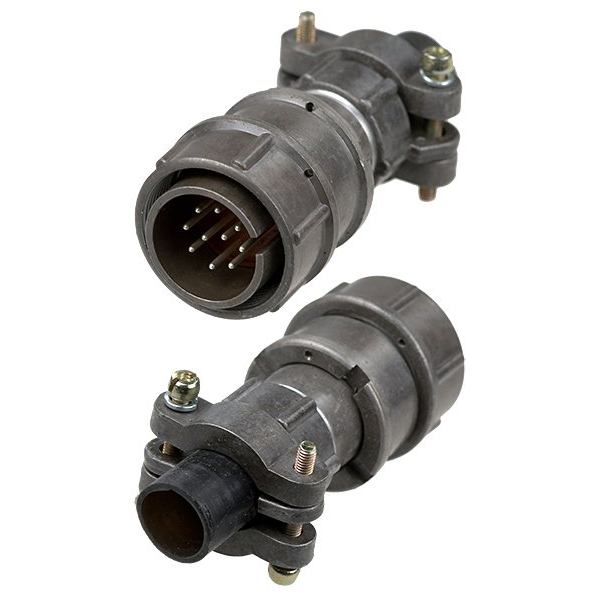

2РМТ22КУЭ10Ш1В1В: кабельная вилка для надежных электрических соединений

2РМТ22КУЭ10Ш1В1В — цилиндрический низкочастотный электрический соединитель кабельного исполнения, предназначенный для коммутации цепей постоянного и переменного тока. Модель относится к серии 2РМТ и применяется в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны устойчивость контакта, механическая прочность и стабильность соединения.

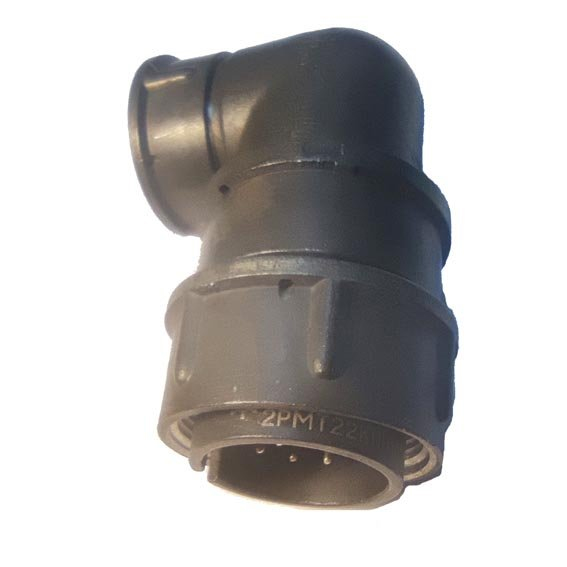

Конструкция разъема рассчитана на внутренний объемный монтаж. Кабельная вилка имеет угловой патрубок, что помогает аккуратно организовать ввод кабеля и удобно разместить соединитель в ограниченном пространстве оборудования. Резьбовое сочленение обеспечивает надежную фиксацию ответной части и снижает риск самопроизвольного разъединения при вибрациях и механических нагрузках.

Конструктивные особенности

Маркировка 2РМТ22КУЭ10Ш1В1В отражает основные параметры исполнения:

• 22 — условный размер корпуса соединителя.

• К — кабельное исполнение.

• У — угловой патрубок для подвода кабеля.

• Э — конструктивное исполнение патрубка для экранированного кабеля.

• 10Ш1 — контактная часть с десятью штыревыми контактами диаметром 1 мм.

• В1В — климатическое и конструктивное исполнение согласно обозначению серии.

Корпус изготовлен из алюминиевого сплава, а контакты выполнены из латуни с серебряным покрытием. Контактные элементы являются извлекаемыми, благодаря чему возможна замена отдельных контактов при техническом обслуживании или ремонте кабельной сборки. Соединитель относится к негерметичному типу и рассчитан на эксплуатацию в составе аппаратуры с соответствующей защитой от внешней среды.

Основные характеристики

Указанные параметры делают разъем подходящим для передачи питания, управляющих сигналов и низкочастотных электрических сигналов в составе многоконтактных соединений. Серия 2РМТ рассчитана на работу в цепях переменного тока частотой до 3 МГц.

Применение разъема

Кабельный соединитель 2РМТ22КУЭ10Ш1В1В может использоваться в оборудовании, требующем компактного, многоконтактного и фиксируемого разъема:

• системах автоматики и управления;

• контрольно-измерительной аппаратуре;

• промышленной электронике;

• радиотехнических устройствах;

• телекоммуникационных комплексах;

• приборостроении;

• испытательных стендах;

• кабельных сборках для стационарного и подвижного оборудования.

Наличие десяти контактов позволяет организовать передачу нескольких независимых цепей через один разъем. Угловое исполнение особенно удобно там, где кабель должен выходить вдоль корпуса прибора, без значительного изгиба и лишнего пространства за панелью или внутри корпуса.

Эксплуатационные преимущества

Разъем 2РМТ22КУЭ10Ш1В1В сочетает прочный металлический корпус, резьбовую фиксацию и устойчивые к нагрузкам контактные элементы. Контактное соединение рассчитано на вибрационные воздействия, одиночные и многократные механические удары, а также на эксплуатацию при высокой влажности и в широком диапазоне температур.

При монтаже важно правильно подобрать сечение кабеля, соблюсти технологию обжима контактов, обеспечить надежное крепление экрана и проверить соответствие ответной части по типу корпуса, схеме расположения контактов и исполнению. Корректная сборка обеспечивает стабильную передачу электрических сигналов, минимальное переходное сопротивление и длительную работоспособность разъемного соединения.
