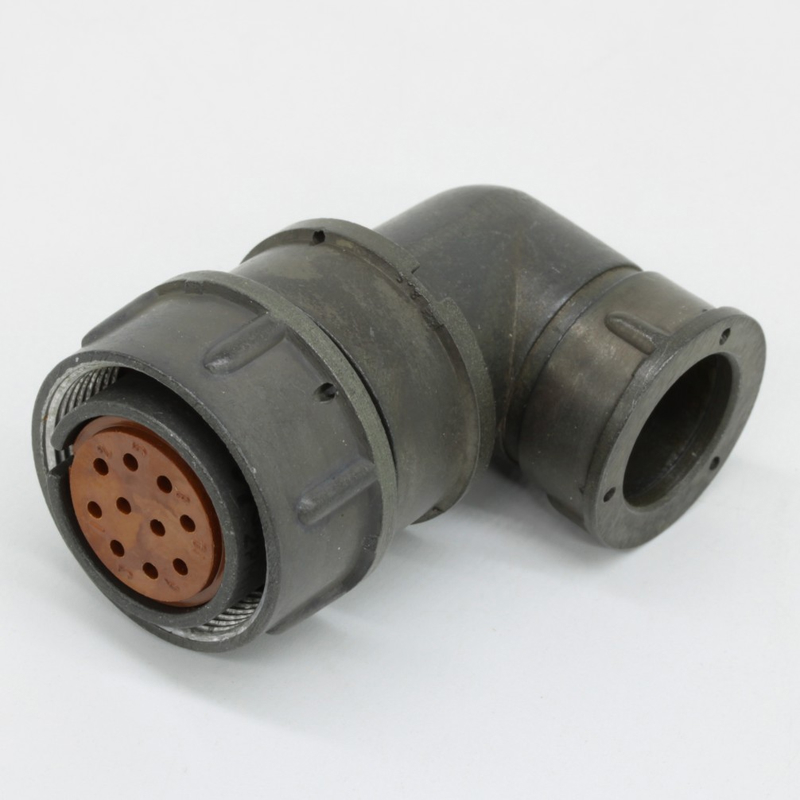

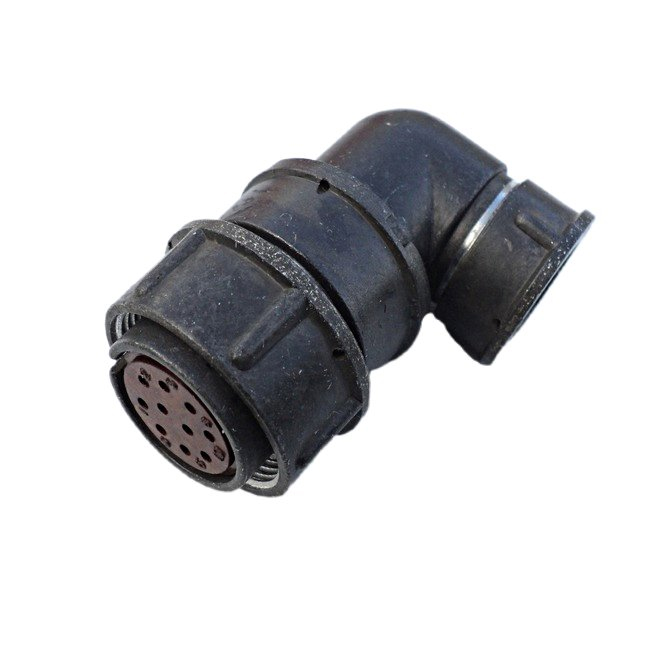

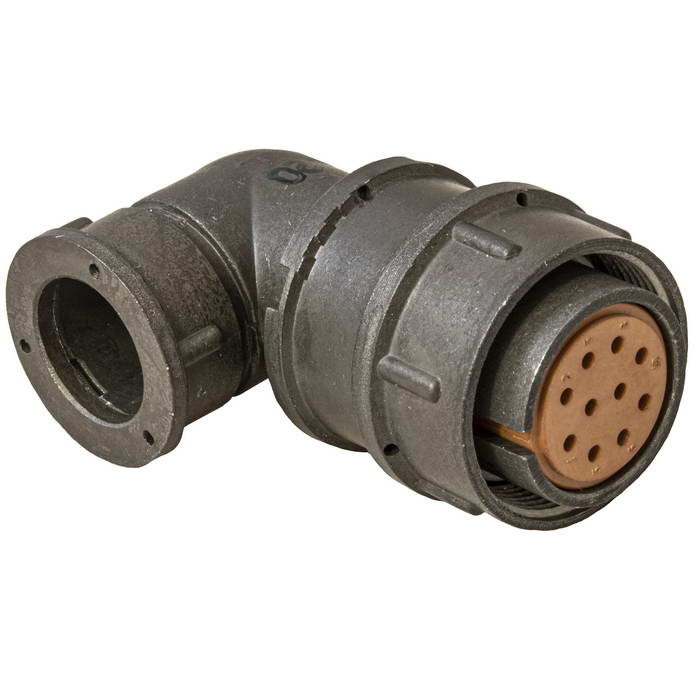

Назначение разъёма 2РМТ22КУЭ10Г1В1В

Разъём 2РМТ22КУЭ10Г1В1В производства фирмы «Элекон» относится к серии цилиндрических электромеханических разъёмов 2РМТ и предназначен для внутреннего кабельного монтажа в аппаратуру общего и специального назначения. Основное назначение изделия — электрическое соединение кабелей и проводов с приборами, блоками и шкафами, а также обеспечение надёжной коммутации в составе промышленного и специального оборудования.

Разъём применяется в электрических цепях постоянного и переменного тока с частотой до нескольких килогерц. Он востребован там, где требуется устойчивая работа при вибрации, линейных перегрузках и в широком диапазоне климатических условий. Изделие относится к негерметичному, но всеклиматическому исполнению, поэтому предназначено для внутреннего монтажа в блоках и шкафах, а не для прямого внешнего размещения в агрессивной открытой среде.

Подтверждённые особенности и характеристики

Конструктивное исполнение «КУЭ» указывает на кабельный, экранированный, всеклиматический вариант с прямым монтажом, рассчитанным на работу в различном климатическом окружении. Кабельный корпус рассчитан на монтаж путём пайки на экранированный кабель; предусмотрена экранная система для поддержания электромагнитной совместимости.

• Количество контактов — 10; в серии 2РМТ возможны другие модификации с иным числом контактов, но в данной модели именно 10.
• Рабочий ток на один контакт — от 4 А до 36 А.
• Максимальное рабочее напряжение — до 560–700 В в зависимости от режима.
• Материал контактов и покрытие — серебро (в обозначении «В»).
• Изолятор обычно выполнен из карболита или аналогичного термостойкого материала.
• Сопротивление контактов — не превышает 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — около 1850–2300 В при соответствующих рабочих напряжениях.
• Рабочий диапазон температур — примерно от минус 60 °C до плюс 100 °C.

Перечисленные параметры обеспечивают высокую надёжность в условиях перенапряжений и подтверждают пригодность разъёма для ответственных электрических соединений.

Применение и условия эксплуатации

Разъём 2РМТ22КУЭ10Г1В1В применяется для подключения кабелей и проводов к приборам и блокам в электрических цепях постоянного и переменного тока. Он рассчитан на работу в условиях вибрации и линейных перегрузок, характерных для промышленной и военной аппаратуры. Всеклиматическое исполнение позволяет использовать изделие в различном климатическом окружении при внутреннем монтаже.

Монтаж выполняется пайкой на экранированный кабель, что обеспечивает надёжный электрический контакт и сохранение экранирующих свойств соединения. Экранированная конструкция поддерживает электромагнитную совместимость, снижая влияние помех на работу аппаратуры.

Важно учитывать, что разъём не является герметичным: его следует размещать внутри блоков и шкафов, защищённых от прямого воздействия агрессивной открытой среды. При соблюдении условий эксплуатации изделие обеспечивает стабильную коммутацию и длительный срок службы в составе промышленного и специального оборудования.

Краткие сведения

Артикул: 50281. Категория: 2РМТ22. Производитель: Элекон. Год: 2017. Краткое описание из каталога не указано.
