Назначение

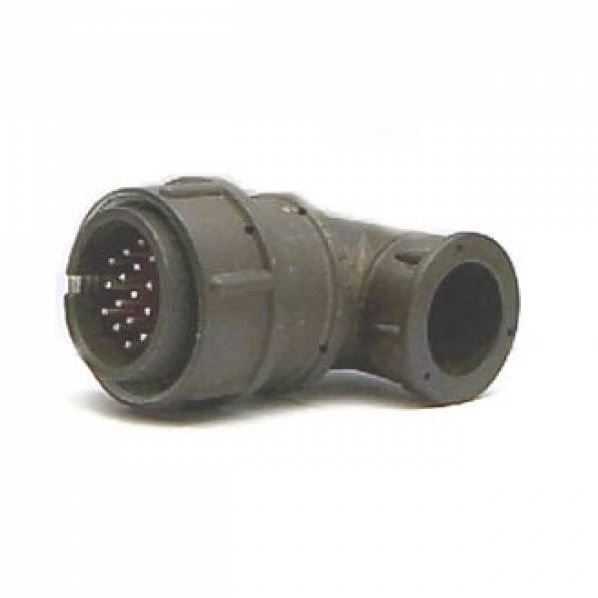

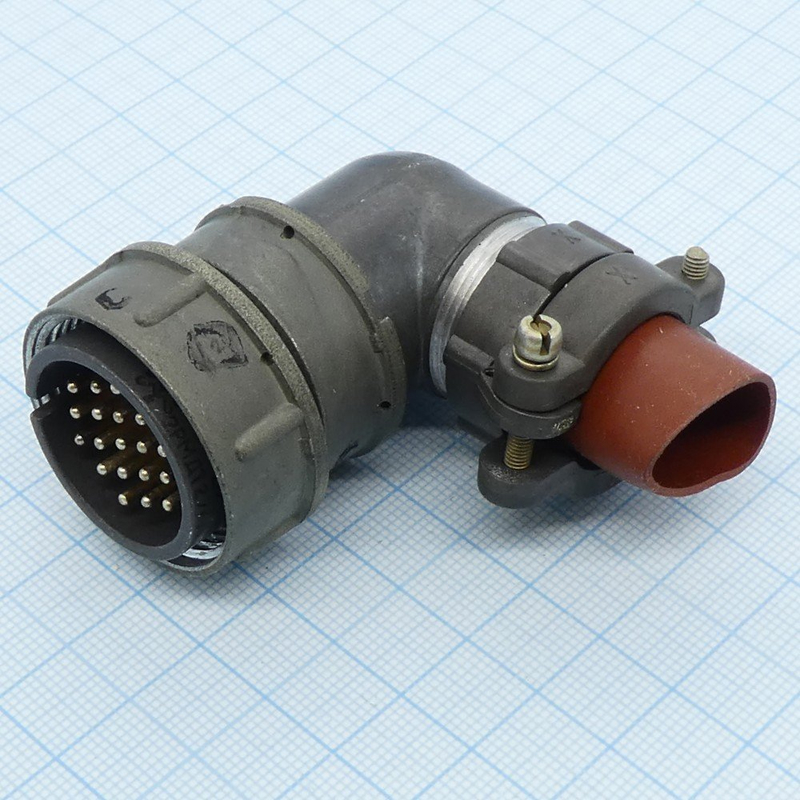

2РМТ22КУЭ10Г1В1В от производителя Элекон — это кабельная розетка цилиндрического низкочастотного разъёма серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе кабельных сборок и соединителей, где требуется надёжная коммутация и экранирование.

Условный размер разъёма — 22. Исполнение корпуса — кабельное (КУ), с экранированным патрубком (Э). Монтаж внутренний — объёмный или пайкой. Модель рассчитана на всеклиматическое исполнение по ГОСТ.

Подтверждённые особенности

• Количество контактов — 10, диаметр каждого 1,0 мм.
• Покрытие контактов — серебро (обозначение В1В).
• Рабочий ток на контакт — от 5 до 8 А.
• Максимальное напряжение — до 700 В (по отдельным данным — до 560 В).
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Срок службы — не менее 25 лет.
• Количество циклов сочленения — до 500.
• Наработка — не менее 5000 часов.
• Приёмка — «5».
• Год выпуска — 2018.
• Поставка — заводская упаковка.

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 50 g. Одиночные удары — до 500 g, многократные удары — до 100 g. Линейные нагрузки — до 200 g. Такие параметры подтверждают пригодность изделия для эксплуатации в жёстких условиях, включая подвижные и вибронагруженные объекты.

Применение

Розетка 2РМТ22КУЭ10Г1В1В востребована в радиоэлектронной аппаратуре, приборах и системах, где необходима передача сигналов и питания по кабельным линиям. Она подходит для монтажа объёмным способом или пайкой, что позволяет использовать её в составе жгутов и кабельных сборок.

Экранированный патрубок обеспечивает защиту от электромагнитных помех. Всеклиматическое исполнение по ГОСТ позволяет применять изделие в аппаратуре, работающей на открытом воздухе и в неотапливаемых помещениях. Благодаря серебряному покрытию контактов достигается стабильное переходное сопротивление и надёжная работа при частых коммутациях.

Артикул позиции — 20396, категория — 2РМТ22. Изделие поставляется в заводской упаковке, что подтверждает сохранность параметров при транспортировке и хранении.
