2РМТ22КУЭ10Г1В1В: кабельная розетка для надежных электрических соединений

2РМТ22КУЭ10Г1В1В — цилиндрический низкочастотный соединитель серии 2РМТ, выполненный в виде кабельной розетки. Разъем предназначен для создания разъемных соединений в цепях постоянного и переменного тока и рассчитан на эксплуатацию в оборудовании, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрических параметров.

Конструкция и назначение 2РМТ22КУЭ10Г1В1В

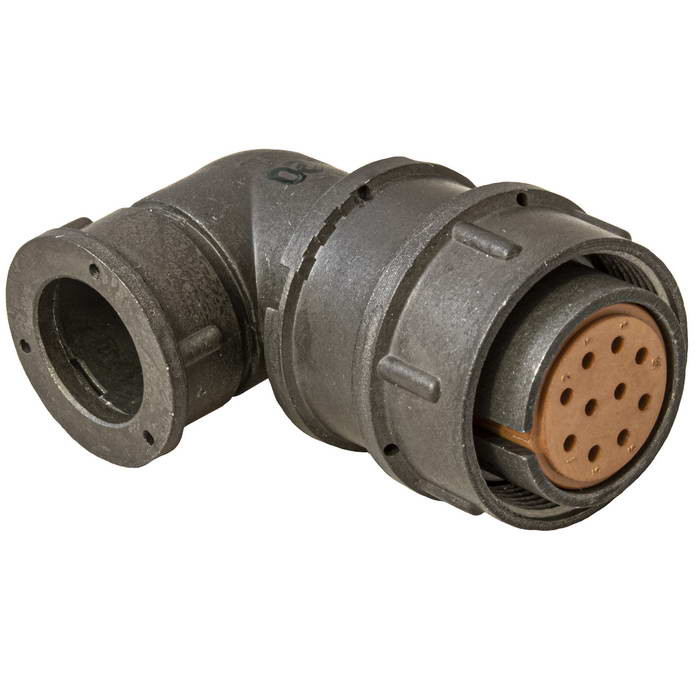

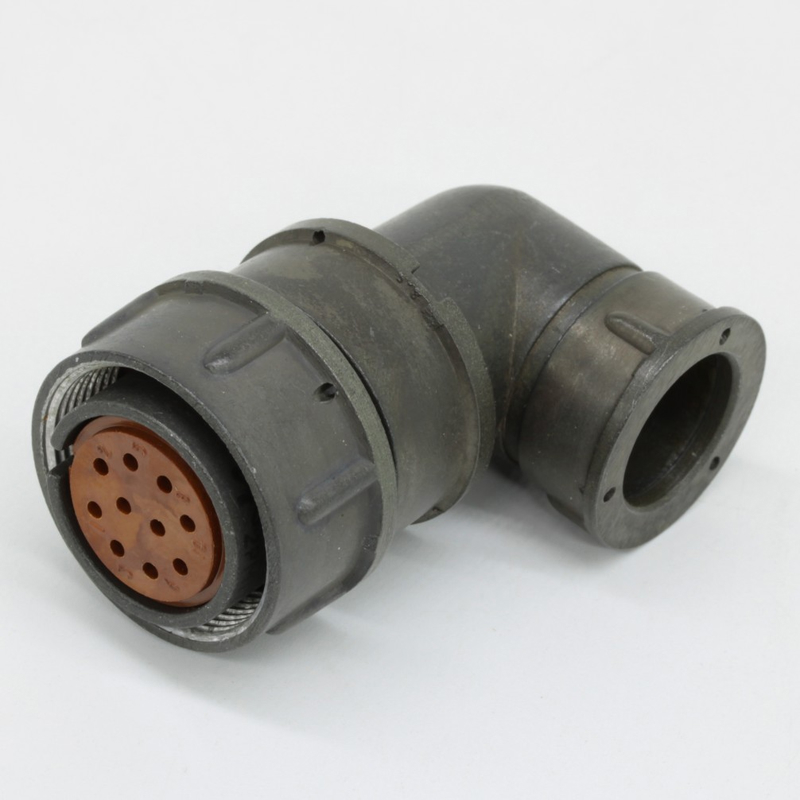

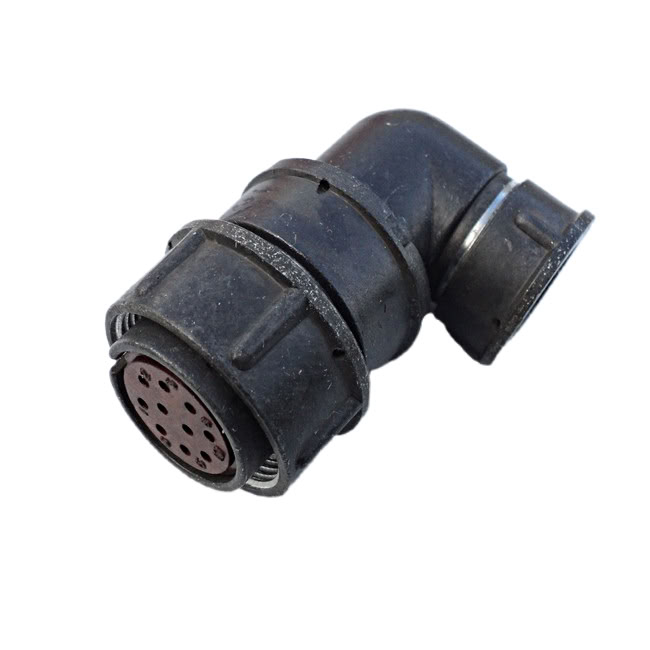

Разъем 2РМТ22КУЭ10Г1В1В имеет кабельный корпус с угловым патрубком. Такая конструкция помогает аккуратно организовать вывод кабеля в ограниченном пространстве и снижает нагрузку на проводники в месте подключения. Гайка патрубка рассчитана на применение с экранированным кабелем, что особенно актуально для аппаратуры, чувствительной к электромагнитным помехам.

Соединитель относится к негерметичному тропикоустойчивому исполнению. В сочлененном состоянии конструкция обеспечивает защиту контактов и участков подключения проводов от попадания пыли, а резьбовая фиксация предотвращает случайное разъединение при вибрациях и механических воздействиях.

Ключевые характеристики

Преимущества применения

Основное достоинство 2РМТ22КУЭ10Г1В1В — сочетание компактного корпуса, многоконтактной схемы и надежной механической фиксации. Десять контактов позволяют передавать несколько сигнальных, управляющих или питающих цепей через одно разъемное соединение.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию стабильного контакта в процессе эксплуатации. Для контактов диаметром 1 мм указывают сопротивление не более 5 мОм, а сопротивление изоляции — не менее 5000 МОм.

Разъем также рассчитан на работу в сложных условиях: конструкция серии 2РМТ предусматривает устойчивость к вибрационным, ударным и климатическим воздействиям. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 расширяет возможности использования соединителя в составе промышленной, измерительной, транспортной и специальной аппаратуры.

Где используется разъем 2РМТ22КУЭ10Г1В1В

Соединитель может применяться в системах, где требуется надежное отсоединяемое подключение кабелей и защита сигнальных линий от помех:

• промышленное оборудование и системы автоматизации;

• измерительные комплексы и стендовое оборудование;

• источники питания и распределительные устройства;

• средства связи, телеметрии и управления;

• приборостроение;

• транспортная и специальная техника;

• аппаратура, работающая в условиях вибрации, перепадов температуры и повышенных механических нагрузок.

При выборе ответной части важно проверить совместимость по серии, типоразмеру корпуса, схеме расположения контактов, поляризации и назначению контактов. Также необходимо учитывать фактические токовые нагрузки, напряжение, тип кабеля и условия эксплуатации конкретного изделия.

Итог

2РМТ22КУЭ10Г1В1В — это 10-контактная кабельная розетка с угловым патрубком, резьбовым соединением и серебряными контактами. Она подходит для построения устойчивых электрических соединений в низкочастотных цепях до 3 МГц, включая системы с экранированным кабелем и повышенными требованиями к надежности монтажа.
