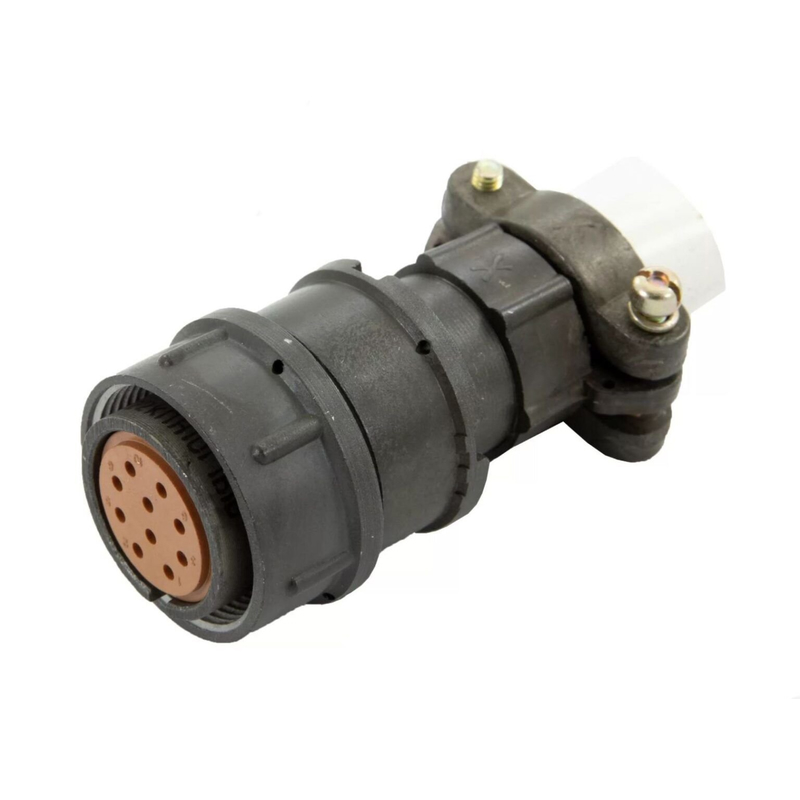

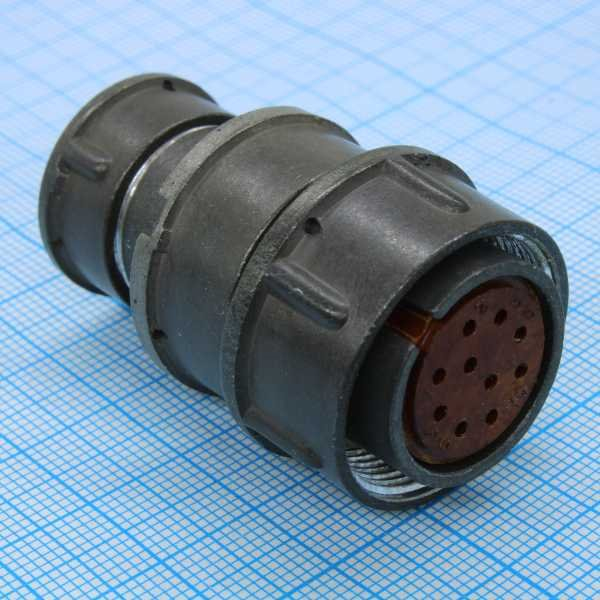

2РМТ22КУЭ10Г1В1ЛВ: кабельная розетка для экранированных линий

Соединитель 2РМТ22КУЭ10Г1В1ЛВ — низкочастотная цилиндрическая кабельная розетка серии 2РМТ, рассчитанная на применение в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение с угловым патрубком и гайкой для экранированного кабеля делает его практичным решением для аппаратуры, где важны компактная прокладка кабеля, защита сигнальных цепей от помех и надёжная фиксация соединения.

Расшифровка обозначения

Маркировка 2РМТ22КУЭ10Г1В1ЛВ отражает конструктивное исполнение соединителя:

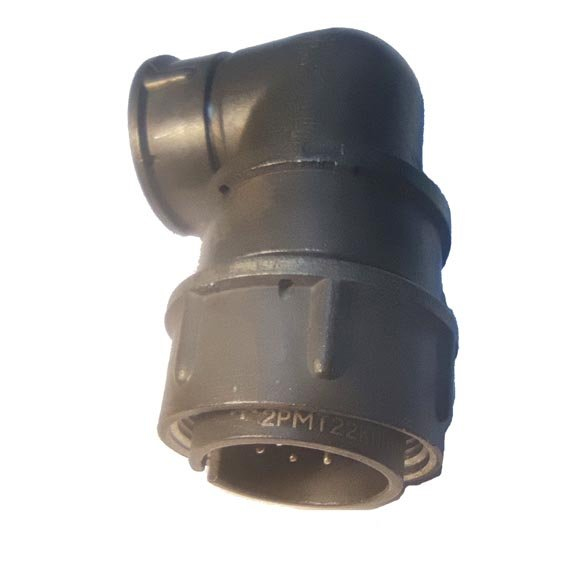

Таким образом, 2РМТ22КУЭ10Г1В1ЛВ представляет собой кабельную часть разъёмного соединения — розетку с гнездовыми контактами. Угловой патрубок позволяет вывести кабель под углом к оси корпуса, что особенно удобно при плотной компоновке внутри приборов, шкафов автоматики и бортовой аппаратуры.

Конструктивные особенности

Ключевая особенность изделия — сочетание цилиндрического корпуса, резьбового сочленения и одношпоночной поляризации. При стыковке это помогает исключить неправильную ориентацию ответной части и обеспечивает устойчивое механическое соединение при вибрационных нагрузках.

Конструкция 2РМТ22КУЭ10Г1В1ЛВ включает:

• Кабельный корпус с угловым патрубком.

• Гайку для закрепления экранированного кабеля.

• Гнездовые контакты диаметром 1,0 мм.

• Серебряное покрытие контактных поверхностей.

• Резьбовой механизм соединения.

• Одношпоночную поляризацию корпусов.

• Левую резьбу, которую необходимо учитывать при подборе ответной вилки.

Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при многократных соединениях. Для контактов диаметром 1,0 мм в серии 2РМТ нормируется сопротивление электрического контакта не более 5 мОм.

Электрические и эксплуатационные параметры

Соединители серий 2РМТ и 2РМДТ предназначены для электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. В зависимости от конкретного исполнения и применяемой контактной схемы для серии указываются рабочие напряжения до 560 или 700 В амплитудного значения.

Для серии 2РМТ также характерны следующие ориентиры по условиям эксплуатации:

• Диапазон рабочей температуры: от −60 до +100 °C.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество циклов сочленения и расчленения: до 500.

• Допустимые вибрационные воздействия: 1–5000 Гц при ускорении до 490 м/с².

• Стойкость к одиночным ударам: до 5000 м/с².

• Предельная температура перегрева контактов: не более 50 °C.

Точные допустимые токи следует определять по технической документации именно на выбранную контактную схему и условия монтажа. Для контактов диаметром 1 мм в линейке 2РМТ токовая нагрузка обычно зависит от режима работы, количества одновременно нагруженных контактов, температуры окружающей среды и способа присоединения жил кабеля.

Где применяется разъём

Розетка 2РМТ22КУЭ10Г1В1ЛВ востребована в системах, где необходимы компактные, виброустойчивые и обслуживаемые межблочные соединения с экранированным кабелем. Типичные области применения:

• Промышленная автоматика и контрольно-измерительная аппаратура.

• Радиоэлектронные устройства и приборные комплексы.

• Системы управления и телеметрии.

• Испытательное и диагностическое оборудование.

• Электротехнические шкафы и мобильные установки.

• Оборудование с повышенными требованиями к помехозащищённости сигнальных линий.

Исполнение для экранированного кабеля особенно актуально для аналоговых измерительных каналов, низкоуровневых сигналов, линий датчиков и управляющих цепей, работающих рядом с силовыми преобразователями, приводами или коммутационным оборудованием.

Что проверить при подборе

При проектировании или замене разъёма важно сопоставить не только номер корпуса, но и полное обозначение изделия. Для корректной совместимости необходимо проверить:

• Ответную часть: вилку соответствующей серии 2РМТ.

• Схему расположения контактов № 10.

• Тип контактов: гнездовые, диаметром 1,0 мм.

• Исполнение патрубка: угловое.

• Способ ввода кабеля: для экранированной линии.

• Направление резьбы: левое.

• Климатическое исполнение и требования конкретного оборудования.

• Совместимость по монтажной документации и техническим условиям ГЕ0.364.126 ТУ.

Соединители 2РМТ и 2РМДТ имеют разные схемы расположения контактов и не являются взаимосочленяемыми, поэтому замену следует выполнять только после проверки серии, типоразмера, контактной схемы и исполнения ответной части.

2РМТ22КУЭ10Г1В1ЛВ — специализированная кабельная розетка для надёжного подключения экранированных кабелей в низкочастотных цепях. Сочетание углового патрубка, резьбовой фиксации, поляризации и гнездовых контактов позволяет применять её в аппаратуре, где критичны механическая прочность, защищённость сигнальных линий и повторяемость монтажа.
