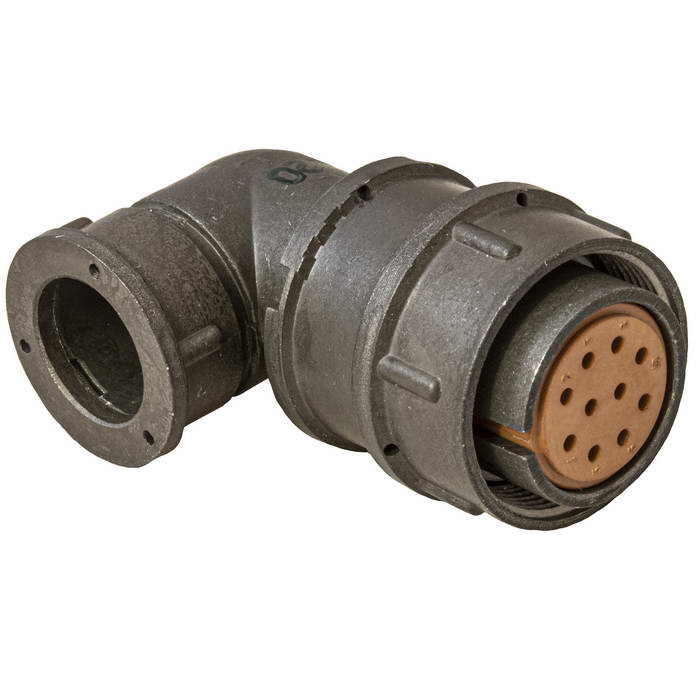

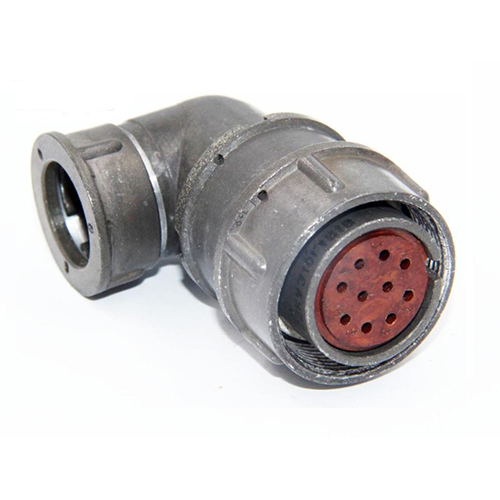

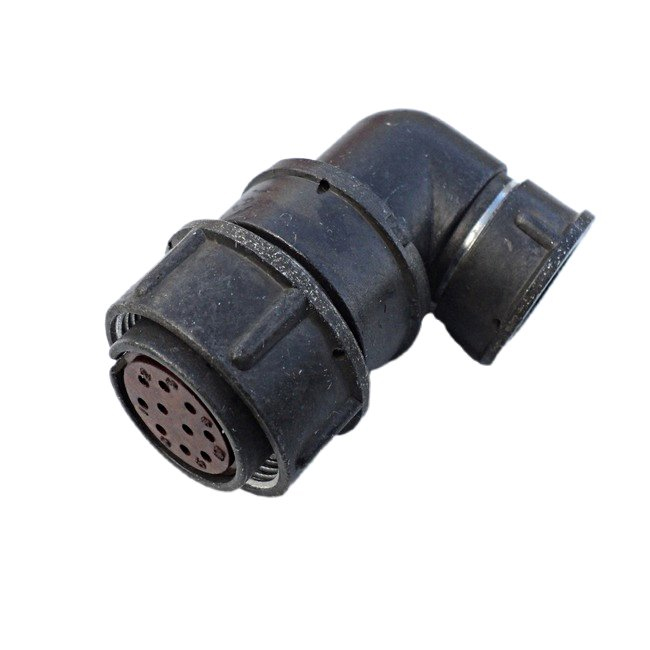

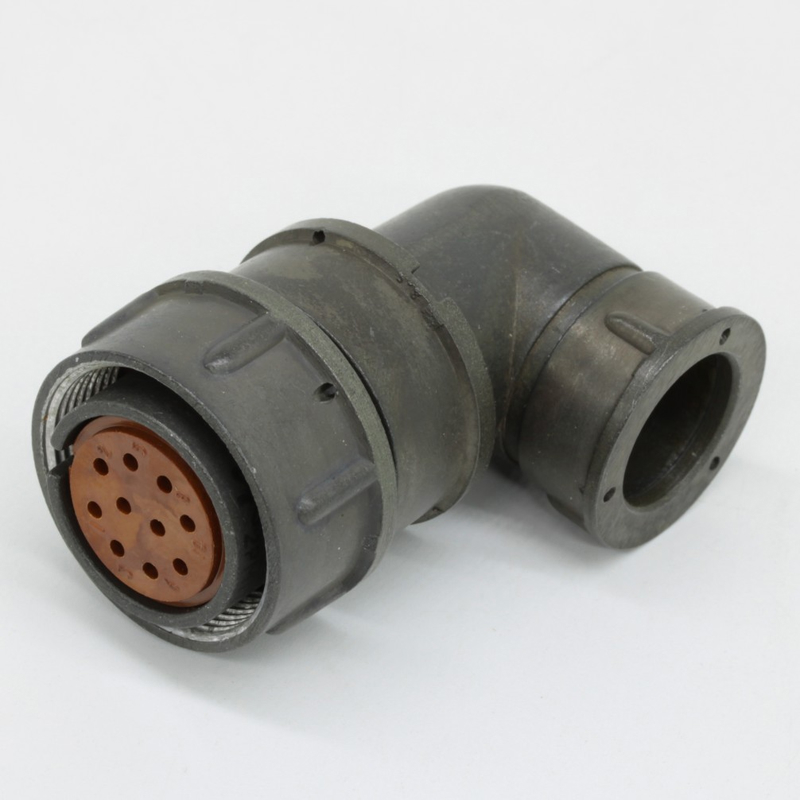

2РМТ22КУЭ10Г1В1ЛВ 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМТ22КУЭ10Г1В1ЛВ — это розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМТ.

Общие сведения

Соединители 2РМТ предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Они состоят из кабельных и приборных вилок/розеток с одношпоночной поляризацией корпусов и покрытием контактов золотом или серебром. Изготавливаются для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ.

Технические характеристики

Тип соединителя: Цилиндрический, низкочастотный, негерметичный.
Серия: 2РМТ.
Тип корпуса: Кабельная розетка.
Условный размер корпуса: 22.
Патрубок: Угловой, с гайкой для экранированного кабеля.
Количество контактов: 10.
Покрытие контактов: Золото (Г).
Рабочая частота: До 3 МГц.
Теплостойкость: До 100 °С (В).
Поляризация корпуса: Одношпоночная.
Монтаж: Внутренний.
Климатическое исполнение: Всеклиматическое (В).
Тип сочленения: Резьбовое.
Особенность: Левая розетка (Л), не взаимосочленяема с серией 2РМДТ из-за разных схем контактов.

Декодировка обозначения

2РМТ — тип соединителя.
22 — условный размер корпуса.
К — кабельный корпус.
У — угловой патрубок.
Э — гайка патрубка для экранированного кабеля.
10 — количество контактов.
Г — покрытие контактов (золото).
1 — вариант (первый).
В — теплостойкость 100 °С.
1 — не указано.
Л — левая розетка.
В — всеклиматическое исполнение.

Применение

Соединители 2РМТ22КУЭ10Г1В1ЛВ широко используются для надежного подключения электрических цепей в различных сферах:

Монтаж экранированными или неэкранированными кабелями в условиях, требующих защиты от внешних помех.
Применение в промышленной электронике, включая системы автоматизации, управляющие блоки и датчики.
В составе различных приборов и оборудования, где необходима стабильная передача сигналов постоянного и переменного тока.
В аппаратных комплексах и системах, предназначенных для работы во всеклиматических условиях.
Для создания соединений, требующих механической прочности и надежности фиксации благодаря резьбовому сочленению.

Описание

2РМТ22КУЭ10Г1В1ЛВ

2РМТ22КУЭ10Г1В1ЛВ: кабельная розетка для экранированных линий

Соединитель 2РМТ22КУЭ10Г1В1ЛВ — низкочастотная цилиндрическая кабельная розетка серии 2РМТ, рассчитанная на применение в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение с угловым патрубком и гайкой для экранированного кабеля делает его практичным решением для аппаратуры, где важны компактная прокладка кабеля, защита сигнальных цепей от помех и надёжная фиксация соединения.

Расшифровка обозначения

Маркировка 2РМТ22КУЭ10Г1В1ЛВ отражает конструктивное исполнение соединителя:

Фрагмент обозначения	Значение
2РМТ	Серия малогабаритных цилиндрических низкочастотных соединителей
22	Типоразмер корпуса
К	Кабельное исполнение
У	Угловой патрубок
Э	Исполнение для экранированного кабеля
10	Схема расположения контактов № 10
Г1	Контакты диаметром 1 мм, гнездовая часть
В1	Климатическое исполнение по документации серии
ЛВ	Левая резьба, вариант исполнения корпуса

Таким образом, 2РМТ22КУЭ10Г1В1ЛВ представляет собой кабельную часть разъёмного соединения — розетку с гнездовыми контактами. Угловой патрубок позволяет вывести кабель под углом к оси корпуса, что особенно удобно при плотной компоновке внутри приборов, шкафов автоматики и бортовой аппаратуры.

Конструктивные особенности

Ключевая особенность изделия — сочетание цилиндрического корпуса, резьбового сочленения и одношпоночной поляризации. При стыковке это помогает исключить неправильную ориентацию ответной части и обеспечивает устойчивое механическое соединение при вибрационных нагрузках.

Конструкция 2РМТ22КУЭ10Г1В1ЛВ включает:

Кабельный корпус с угловым патрубком.
Гайку для закрепления экранированного кабеля.
Гнездовые контакты диаметром 1,0 мм.
Серебряное покрытие контактных поверхностей.
Резьбовой механизм соединения.
Одношпоночную поляризацию корпусов.
Левую резьбу, которую необходимо учитывать при подборе ответной вилки.

Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при многократных соединениях. Для контактов диаметром 1,0 мм в серии 2РМТ нормируется сопротивление электрического контакта не более 5 мОм.

Электрические и эксплуатационные параметры

Соединители серий 2РМТ и 2РМДТ предназначены для электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. В зависимости от конкретного исполнения и применяемой контактной схемы для серии указываются рабочие напряжения до 560 или 700 В амплитудного значения.

Для серии 2РМТ также характерны следующие ориентиры по условиям эксплуатации:

Диапазон рабочей температуры: от −60 до +100 °C.
Сопротивление изоляции: не менее 5000 МОм.
Количество циклов сочленения и расчленения: до 500.
Допустимые вибрационные воздействия: 1–5000 Гц при ускорении до 490 м/с².
Стойкость к одиночным ударам: до 5000 м/с².
Предельная температура перегрева контактов: не более 50 °C.

Точные допустимые токи следует определять по технической документации именно на выбранную контактную схему и условия монтажа. Для контактов диаметром 1 мм в линейке 2РМТ токовая нагрузка обычно зависит от режима работы, количества одновременно нагруженных контактов, температуры окружающей среды и способа присоединения жил кабеля.

Где применяется разъём

Розетка 2РМТ22КУЭ10Г1В1ЛВ востребована в системах, где необходимы компактные, виброустойчивые и обслуживаемые межблочные соединения с экранированным кабелем. Типичные области применения:

Промышленная автоматика и контрольно-измерительная аппаратура.
Радиоэлектронные устройства и приборные комплексы.
Системы управления и телеметрии.
Испытательное и диагностическое оборудование.
Электротехнические шкафы и мобильные установки.
Оборудование с повышенными требованиями к помехозащищённости сигнальных линий.

Исполнение для экранированного кабеля особенно актуально для аналоговых измерительных каналов, низкоуровневых сигналов, линий датчиков и управляющих цепей, работающих рядом с силовыми преобразователями, приводами или коммутационным оборудованием.

Что проверить при подборе

При проектировании или замене разъёма важно сопоставить не только номер корпуса, но и полное обозначение изделия. Для корректной совместимости необходимо проверить:

Ответную часть: вилку соответствующей серии 2РМТ.
Схему расположения контактов № 10.
Тип контактов: гнездовые, диаметром 1,0 мм.
Исполнение патрубка: угловое.
Способ ввода кабеля: для экранированной линии.
Направление резьбы: левое.
Климатическое исполнение и требования конкретного оборудования.
Совместимость по монтажной документации и техническим условиям ГЕ0.364.126 ТУ.

Соединители 2РМТ и 2РМДТ имеют разные схемы расположения контактов и не являются взаимосочленяемыми, поэтому замену следует выполнять только после проверки серии, типоразмера, контактной схемы и исполнения ответной части.

2РМТ22КУЭ10Г1В1ЛВ — специализированная кабельная розетка для надёжного подключения экранированных кабелей в низкочастотных цепях. Сочетание углового патрубка, резьбовой фиксации, поляризации и гнездовых контактов позволяет применять её в аппаратуре, где критичны механическая прочность, защищённость сигнальных линий и повторяемость монтажа.
