Назначение соединителя

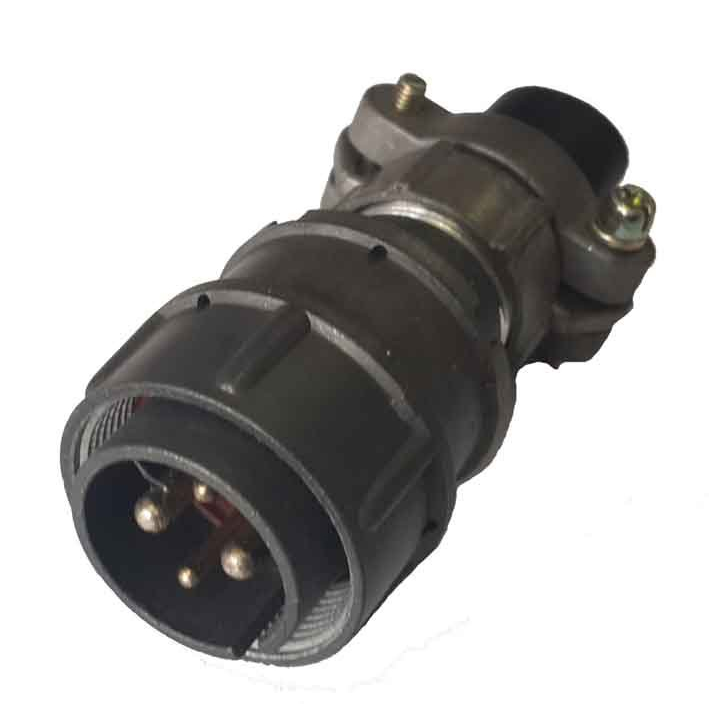

2РМТ22КПН4Ш3В1В производства «Элекон» — это негерметичная цилиндрическая кабельная вилка серии 2РМТ, рассчитанная на четыре контакта. Изделие предназначено для монтажа на кабель и применяется в электрических цепях постоянного и переменного тока. Разъём относится к классу низкочастотных цилиндрических соединителей и выпускается в кабельном исполнении с прямым патрубком.

Основное назначение — обеспечение надёжного электрического соединения между кабельными линиями и оборудованием, работающим в условиях вибрации, ударов и перепадов температуры. Резьбовое соединение частей разъёма исключает ненамеренное расчленение при механических нагрузках, что делает модель пригодной для ответственных узлов.

Конструкция и материалы

Корпус вилки выполняется из металла, изолятор изготовлен из карболита (фенопласта), а контакты имеют серебряное покрытие. Такое сочетание материалов обеспечивает механическую прочность корпуса и стабильные электрические характеристики контактной группы.

• серия — 2РМТ, низкочастотный цилиндрический соединитель;
• исполнение — кабельное, с прямым патрубком;
• тип соединения — резьбовое;
• герметичность — негерметичное исполнение;
• количество контактов — четыре.

Электрические параметры

Вилка рассчитана на работу с постоянным и переменным током. Количество контактов — 4, из них два контакта диаметром 2 мм и два контакта диаметром 3 мм. Максимальный рабочий ток на контакт достигает 18 А для контакта диаметром 2 мм и 32 А для контакта диаметром 3 мм. Общая токовая нагрузка на соединитель — до 80 А.

Рабочее напряжение не превышает 560 В, максимальное значение — до 700 В. Частота переменного тока — примерно до 3 МГц. Сопротивление изоляции в нормальных условиях составляет не менее 1000 МОм, а сопротивление контакта — единицы миллиом на контакт.

Условия эксплуатации и надёжность

Диапазон рабочих температур — от минус 60 °C до плюс 100 °C. Допускается перегрев контактов примерно до плюс 180 °C при температурных циклах. Соединитель рассчитан на большое число сочленений и расчленений — порядка 500 циклов, а срок сохраняемости достигает 15 лет.

Климатическое исполнение относится к типу УХЛ2 по ГОСТ 15150-69, что делает разъём пригодным для наземного и бортового оборудования. Изделие используется в жёстких климатических условиях, включая пониженное атмосферное давление.

Механическая стойкость

Вилка выдерживает ударные нагрузки с ускорением до 500 g при одиночных ударах и до 100 g при многократных. Также заявлена стойкость к линейным ускорениям до примерно 2000 метров на секунду в квадрате. Совокупность этих характеристик позволяет применять соединитель в составе подвижной и бортовой техники.

Области применения

Благодаря сочетанию токовых, температурных и механических характеристик 2РМТ22КПН4Ш3В1В применяется в электрических цепях постоянного и переменного тока наземного и бортового оборудования. Модель подходит для кабельных сборок, где требуется резьбовая фиксация и устойчивость к вибрации, ударам и широкому диапазону температур.

1. Монтаж на кабель в составе силовых и сигнальных линий.
2. Использование в наземном оборудовании по климатическому исполнению УХЛ2.
3. Применение в бортовых системах, подверженных ударам и линейным ускорениям.
4. Работа в цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Маркировка 2РМТ22КПН4Ш3В1В может быть разобрана по буквам и цифрам отдельно, что помогает точно соотнести изделие с требованиями конкретного проекта.
