Назначение

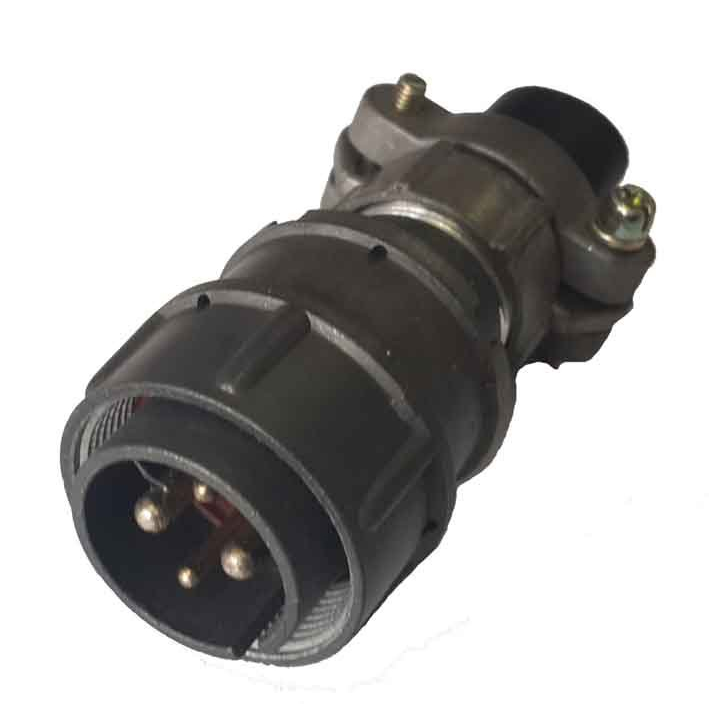

2РМТ22КПН4Ш3В1В Элекон — цилиндрический низкочастотный негерметичный кабельный соединитель серии 2РМТ. Изделие выполнено в формате вилки с прямым патрубком и предназначено для монтажа на кабель. Разъём применяется для коммутации электрических цепей в промышленном оборудовании, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии вибрации, ударов и перепадов температуры.

Конструкция и материалы

Корпус соединителя металлический, изолятор карболитовый, контакты имеют серебряное покрытие. Соединение частей разъёма резьбовое, монтажная часть выполнена с прямым патрубком под кабель. Такое сочетание материалов обеспечивает механическую прочность корпуса и высокие изоляционные свойства изолятора.

• Серия: 2РМТ.
• Тип: вилка, кабельное исполнение.
• Количество контактов: 4.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Тип соединения: резьбовое.
• Исполнение монтажной части: прямой патрубок.

Электрические параметры

Рабочее напряжение соединителя достигает 560 В, максимальное напряжение — до 700 В. Разъём рассчитан на смешанную контактную схему: два контакта меньшего диаметра и два контакта большего диаметра, что предполагает разную токовую нагрузку по контактам.

• Для контактов диаметром 2 мм указывают токовую нагрузку до 18 А.
• Для контактов диаметром 3 мм указывают токовую нагрузку до 32 А.
• Общая токовая нагрузка на соединитель в одном из описаний приводится до 80 А.

Надёжность и условия эксплуатации

Для модели указывают сопротивление контактов не более 0,005 Ом и сопротивление изоляции не менее 1000 МОм. Встречаются данные о ресурсе до 500 сочленений. Изделие сохраняет работоспособность при вибрации, ударах и в широком диапазоне температур.

• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Ресурс сочленений: до 500.
• Устойчивость к вибрации и ударам: подтверждается в описаниях модели.

Применение

2РМТ22КПН4Ш3В1В Элекон применяется в промышленных электрических цепях как прочная четырёхконтактная кабельная вилка, рассчитанная на высокое напряжение, умеренно высокий ток и жёсткие условия эксплуатации. Разъём подходит для оборудования, работающего при низких и повышенных температурах, а также в условиях механических нагрузок. Монтаж выполняется на кабель, соединение с ответной частью — резьбовое.

Кратко

2РМТ22КПН4Ш3В1В Элекон — это цилиндрическая низкочастотная негерметичная кабельная вилка серии 2РМТ с четырьмя контактами, металлическим корпусом, карболитовым изолятором и серебряным покрытием контактов. Рабочее напряжение — до 560 В, максимальное — до 700 В, рабочая температура — от минус 60 °C до плюс 100 °C. Изделие предназначено для промышленных электрических цепей и жёстких условий эксплуатации. Артикул: 80216.
