Назначение

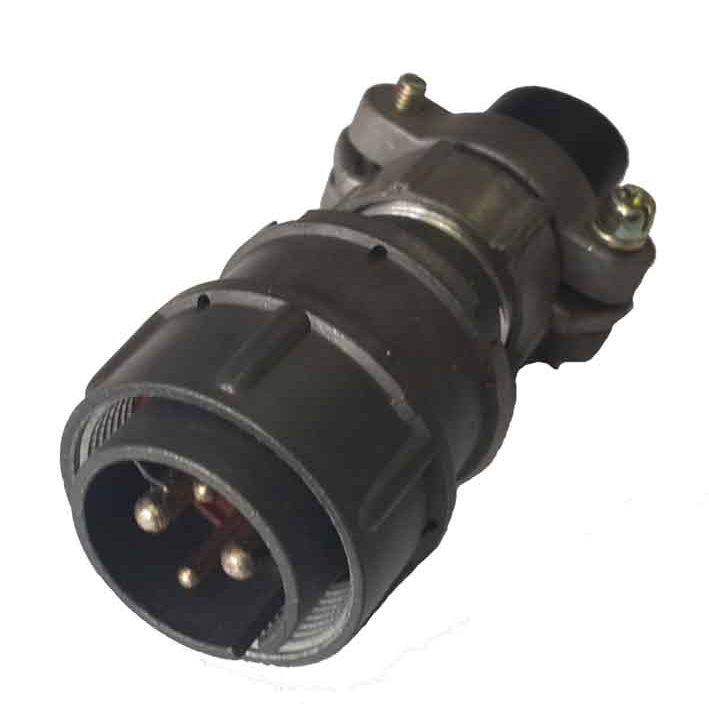

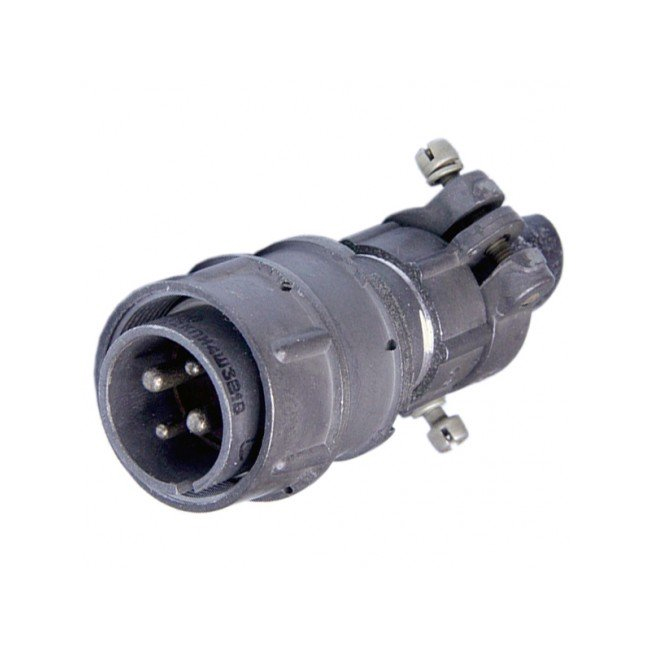

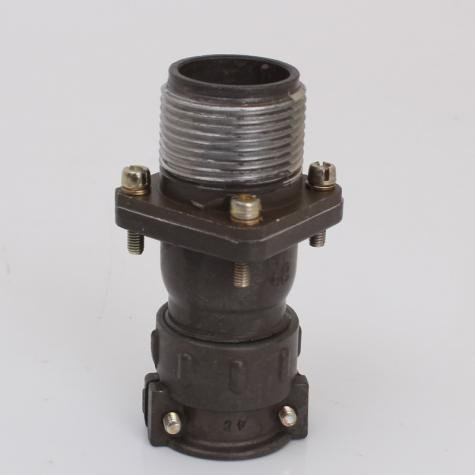

Изделие 2РМТ22КПН4Ш3В1В производства Элекон (артикул 3455) представляет собой кабельную вилку цилиндрического негерметичного соединителя серии 2РМТ22. Вилка предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная функция изделия — надёжное соединение и разъединение проводов в составе промышленного электрооборудования, а также передача электрических сигналов и питания между отдельными блоками и участками цепей.

Конструктивно вилка состоит из корпуса, изолятора и четырёх контактов. Два контакта имеют диаметр 2 мм, два других — 3 мм. Соединение с ответной частью выполняется резьбовым способом, а вывод проводов осуществляется через прямой патрубок. Такое исполнение характерно для кабельной части соединителя: вилка монтируется на кабель, тогда как розетка устанавливается на прибор или панель.

Подтверждённые технические особенности

Электрические параметры вилки обеспечивают её применение в цепях с умеренными и повышенными нагрузками. Рабочее напряжение достигает 560 В, максимальное напряжение — 700 В. Ток на одиночный контакт составляет от 4 до 36 А, а суммарный ток по всем контактам — до 260 А.

Контактные соединения обладают низким переходным сопротивлением: не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм. Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокие изоляционные свойства материала изолятора.

Климатическое исполнение изделия — УХЛ2. Рабочая температура окружающей среды — от минус 60 °C до плюс 100 °C. В соединённом состоянии вилка обеспечивает пылезащиту. Механическая стойкость подтверждена следующими параметрами:

• вибрация с ускорением до 98 м/с²;
• механический удар с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с².

Ресурс соединений — до 500 циклов. Производитель гарантирует соответствие изделия ГОСТ и техническим условиям, в частности ГЕ0.364.126ТУ.

Применение и монтаж

Вилка 2РМТ22КПН4Ш3В1В применяется в промышленных системах, где требуется надёжное и разъёмное соединение проводов. Типовые сферы использования — силовые и сигнальные цепи постоянного и переменного тока частотой до 3 МГц, а также оборудование, работающее в условиях вибрации, ударов и линейных перегрузок.

Монтаж проводов к контактам выполняется двумя способами: пайкой или обжимом. Резьбовое соединение с ответной розеткой обеспечивает механическую фиксацию и сохранение контакта при внешних воздействиях. Прямой патрубок служит для ввода кабеля и его механической защиты на участке подключения.

Благодаря климатическому исполнению УХЛ2 и диапазону рабочих температур от минус 60 °C до плюс 100 °C изделие подходит для эксплуатации в закрытых помещениях и под навесом, где отсутствует прямое воздействие осадков и агрессивных сред. Соответствие ГОСТ и ТУ подтверждает пригодность вилки для применения в составе серийного промышленного оборудования.

Комплектация и маркировка

Поставка осуществляется под наименованием 2РМТ22КПН4Ш3В1В Элекон, артикул 3455, категория 2РМТ22. Изделие выпускается производителем Элекон. Сведения о дополнительной комплектации, гарантийном сроке и стране производства в предоставленных данных отсутствуют.
