2РМТ22КПН4Ш3В1В

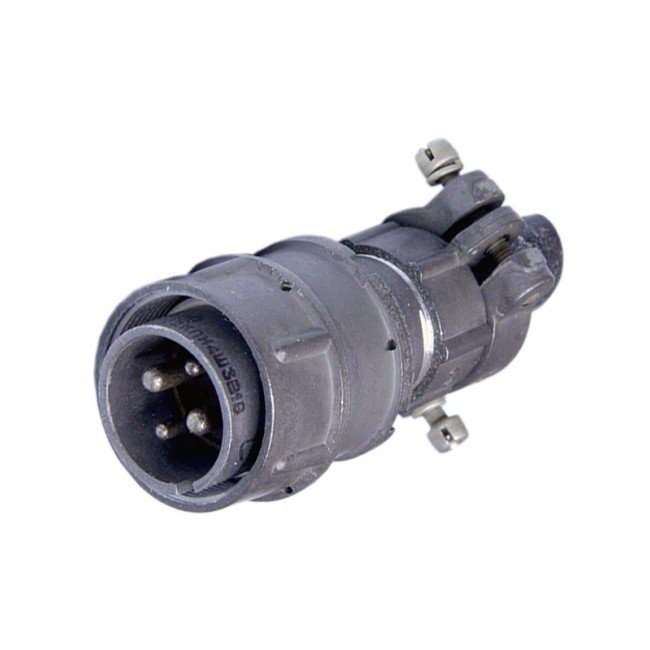

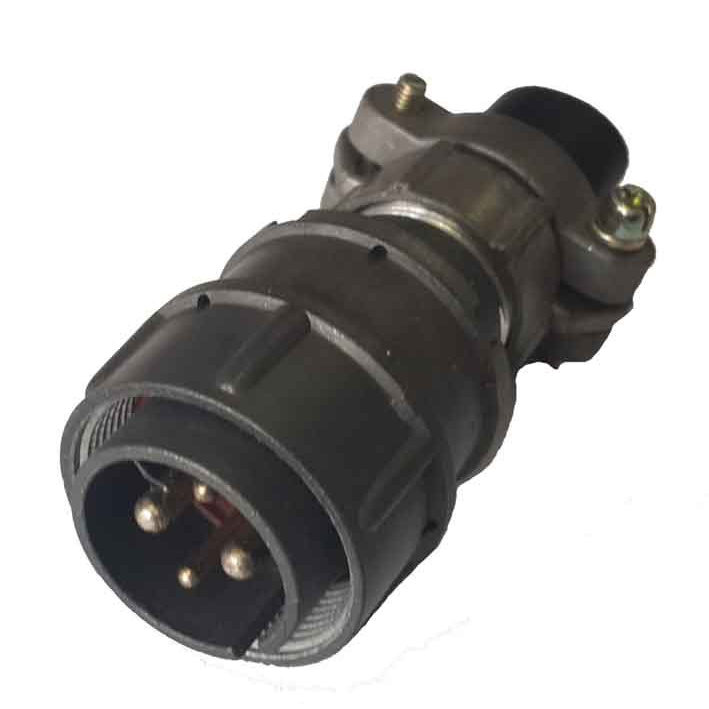

2РМТ22КПН4Ш3В1В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (до 3 МГц).

Основные характеристики

Соединитель имеет 4 извлекаемых контакта: два диаметром 2 мм (ток до 18 А) и два диаметром 3 мм (ток до 32 А), посадочный диаметр корпуса 22 мм, прямой патрубок для неэкранированного кабеля и резьбовое сочленение.

Рабочая температура — от -60°C до +100°C (с учетом перегрева контактов до +180°C), теплостойкость 100°C, всеклиматическое исполнение.

Условия эксплуатации

Выдерживает линейное ускорение до 2000 м/с², наработка не менее 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции соответствует стандартам серии, контактное сопротивление: для 2 мм — до 1,6 мОм, для 3 мм — до 0,8 мОм.

Расшифровка обозначения

2РМТ — тип (цилиндрический негерметичный тропикоустойчивый); 22 — размер корпуса; К — кабельный; П — прямой патрубок; Н — неэкранированный; 4Ш3 — 4 контакта (Ш — смешанные, 3 указывает конфигурацию); В1 — серебряное покрытие контактов; В — всеклиматическое.
