Назначение соединителя 2РМТ22КПН4Ш3В1В «5»

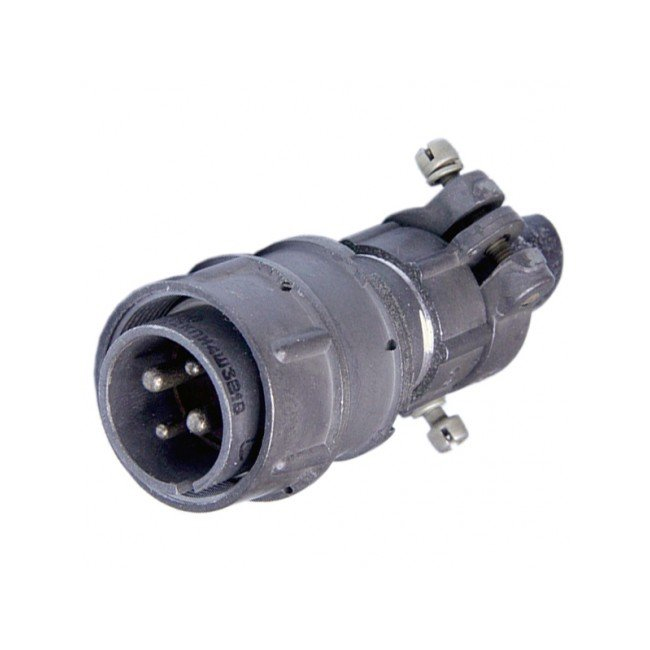

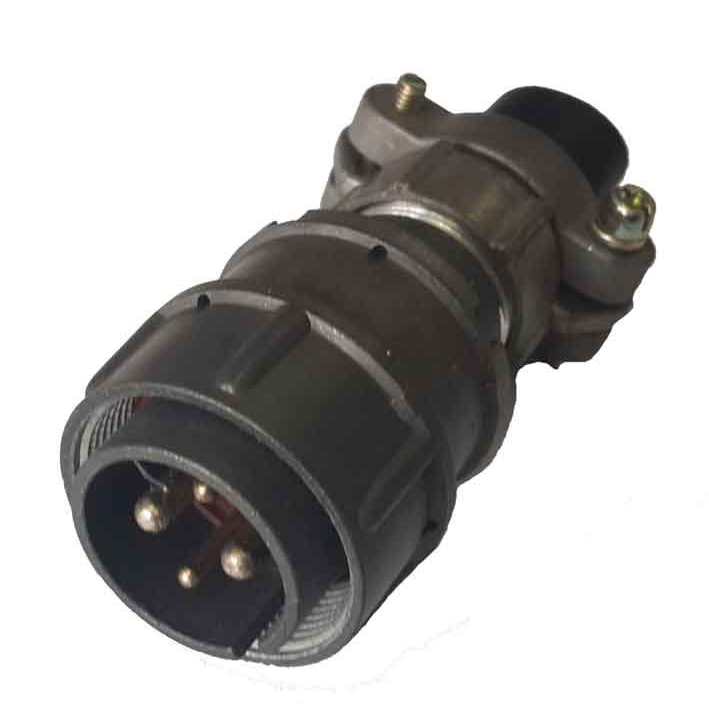

2РМТ22КПН4Ш3В1В «5» — это четырёхконтактная негерметичная кабельная вилка из серии 2РМТ, предназначенная для внутреннего монтажа в проводных цепях постоянного и переменного тока. Изделие относится к категории цилиндрических низкочастотных разъёмов общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре.

Обозначение «5» в наименовании указывает на приёмку (группу качества) по техническим условиям ГЕ0.364.126ТУ. Такая приёмка предусматривает повышенные требования к параметрам и надёжности по сравнению с базовой приёмкой «1». Соединитель выпускается во всеклиматическом исполнении В2.1 по ГОСТ 15150-69, что подтверждает его пригодность для эксплуатации в различных климатических зонах.

Корпус выполнен кабельным, с прямым патрубком (обозначение «КП»), без герметизации. Это означает, что изделие рассчитано на применение в условиях, где не предъявляются повышенные требования к защите от влаги и пыли. Год выпуска товара — 2013, поставка осуществляется в заводской упаковке.

Подтверждённые технические особенности

Конструкция вилки включает четыре извлекаемых контакта разного диаметра. Два контакта имеют диаметр 2 мм, ещё два — диаметр 3 мм. Такое сочетание позволяет коммутировать провода различного сечения в одном соединителе.

• Сечение подсоединяемого провода: до 1,5 квадратного миллиметра для контактов диаметром 2 мм и до 6 квадратных миллиметров для контактов диаметром 3 мм.
• Максимальный ток на одиночный контакт: до 18 ампер для контактов 2 мм и до 32 ампер для контактов 3 мм.
• Суммарная токовая нагрузка соединителя: до 80 ампер при напряжении до 560 вольт переменного и постоянного тока.
• Сопротивление контакта: не более 0,0016 ома для контактов 2 мм и не более 0,0008 ома для контактов 3 мм.
• Сопротивление изоляции в нормальных условиях: не менее 5000 мегаом.
• Ёмкость между контактами: не более 6 пикофарад.
• Электрическая прочность изоляции при рабочем напряжении 560 вольт: порядка 1500–2000 вольт.
• Рабочий частотный диапазон: низкочастотные цепи до 3 мегагерц.
• Температурный диапазон эксплуатации: от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного перегрева до порядка плюс 180 градусов Цельсия при работе контактов.
• Устойчивость к вибрациям: до 5000 герц.
• Ударные нагрузки: порядка 100 g, что соответствует примерно 1000 метров на секунду в квадрате.
• Линейные ускорения: до 200 g, что соответствует примерно 2000 метров на секунду в квадрате.
• Число циклов сочленения и расчленения: не менее 500.

Применение и особенности приёмки «5»

Соединители серии 2РМТ с приёмкой «5» востребованы в ответственных блоках, где требуется более высокий класс эксплуатационной надёжности. При этом к ним не предъявляются дополнительные требования, характерные для специальных приёмок, таких как группа «9» или герметичное исполнение. Это делает изделие удобным решением для аппаратуры, работающей в жёстких, но не экстремальных условиях.

Приёмка «5» предполагает более строгий контроль и повышенные требования к параметрам по сравнению с приёмкой «1». В частности, ужесточённые нормы могут касаться тока, сопротивления контакта и надёжности при механических воздействиях. Благодаря этому вилка подходит для применения в составе ответственных узлов радиоэлектронной и радиотехнической аппаратуры, где важна стабильность электрических характеристик.

Кабельное исполнение с прямым патрубком упрощает монтаж проводных жгутов внутри блоков и стоек. Негерметичная конструкция определяет область применения: изделие предназначено для работы внутри защищённых корпусов и помещений, где отсутствует прямое воздействие влаги и пыли. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 подтверждает возможность эксплуатации в широком диапазоне климатических условий при соблюдении условий монтажа.

Краткая сводка

2РМТ22КПН4Ш3В1В «5» сочетает четыре разнокалиберных контакта, высокую суммарную токовую нагрузку до 80 ампер, рабочее напряжение до 560 вольт и стойкость к значительным механическим воздействиям. Изделие поставляется в заводской упаковке, имеет артикул 20377 и относится к категории 2РМТ. Приёмка «5» по ТУ ГЕ0.364.126ТУ подтверждает повышенные требования к качеству и надёжности, что делает этот соединитель подходящим для ответственных низкочастотных цепей в радиоэлектронной аппаратуре.
