Назначение изделия

Разъем 2РМТ22КПН4Ш3В1В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, промышленной автоматики и бортовых систем. Изделие обеспечивает разъемное соединение кабельных сборок и приборных блоков, допускает многократные циклы сочленения и расчленения без потери стабильности контактного нажатия.

Разъем применяется в условиях стационарной и подвижной эксплуатации, где требуется защита контактных пар от внешних механических воздействий и случайного рассоединения. Конструкция ориентирована на работу в цепях с умеренными токами и напряжениями, характерными для сигнальных линий, цепей управления и питания маломощных исполнительных устройств.

Конструктивные особенности

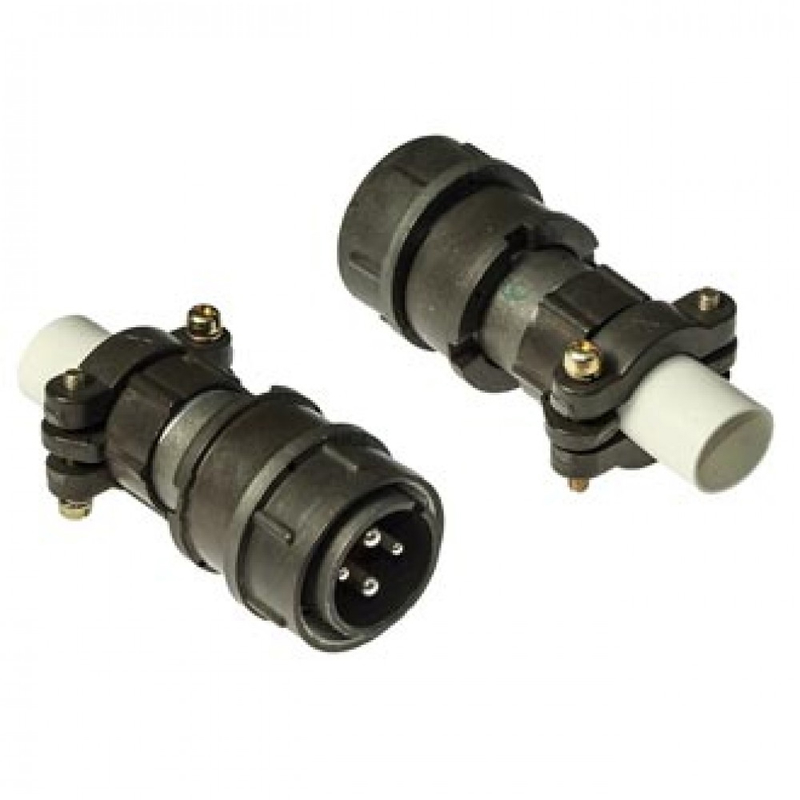

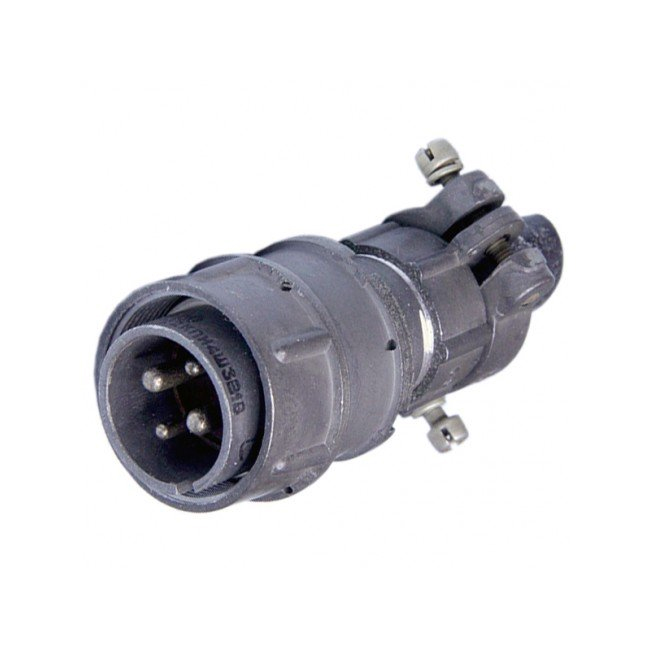

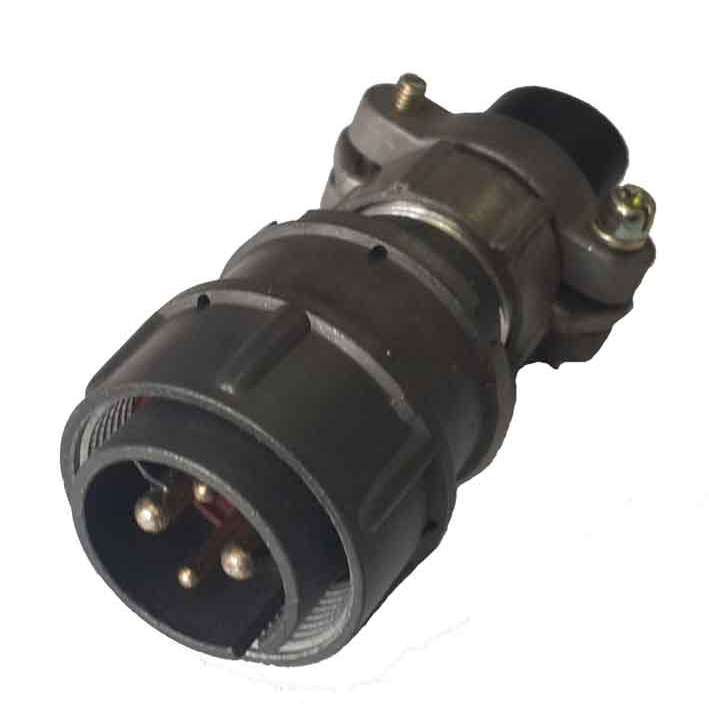

Изделие относится к серии 2РМТ22 и выполнено в кабельном исполнении с прямым кожухом. Обозначение 2РМТ22КПН4Ш3В1В содержит указание на тип корпуса, количество контактов и вариант покрытия. Разъем имеет четырехконтактную схему, рассчитанную на подключение экранированных и неэкранированных проводников.

Основные элементы конструкции:

• металлический корпус с антикоррозионным покрытием для защиты от окисления;
• изолятор с фиксированными гнездами или штырями контактных пар;
• резьбовое соединение частей разъема с накидной гайкой для надежной фиксации;
• кабельный ввод с зажимом для крепления оболочки кабеля и разгрузки паяных соединений от натяжения;
• контактные элементы с износостойким покрытием, обеспечивающим стабильное переходное сопротивление.

Резьбовая фиксация предотвращает самопроизвольное размыкание при вибрациях и ударных нагрузках. Кабельный ввод рассчитан на установку проводников с сечением, соответствующим номинальному току контактных пар. Изолятор выполнен из термостойкого диэлектрика, сохраняющего механические и электрические характеристики в рабочем диапазоне температур.

Применение и эксплуатационные характеристики

Разъем 2РМТ22КПН4Ш3В1В востребован в производстве электротехнических шкафов, пультов управления, испытательных стендов и передвижных электроустановок. Изделие применяется для соединения датчиков, исполнительных механизмов, блоков индикации и источников питания. Благодаря металлическому корпусу разъем обеспечивает экранирование контактной зоны от внешних электромагнитных наводок при подключении экранированных кабелей.

Конструкция допускает пайку проводников к хвостовикам контактов с последующей заливкой или герметизацией кабельного ввода компаундом при необходимости защиты от влаги. Изделие подходит для серийного монтажа и ремонтных работ, поскольку контактная группа доступна для визуального контроля и повторной пайки.

Эксплуатационные параметры разъема определяются техническими условиями серии 2РМТ. Изделие выпущено в 2015 году предприятием «Лтава». Применение разъема рекомендуется в соответствии с проектной документацией на аппаратуру с учетом допустимых токовых нагрузок, рабочего напряжения и условий окружающей среды.

Сводные данные по изделию

Разъем 2РМТ22КПН4Ш3В1В поставляется как самостоятельное изделие для монтажа в составе кабельных сборок или электрических соединений аппаратуры. Перед установкой необходимо проверить соответствие распайки контактов схеме подключения и убедиться в отсутствии механических повреждений изолятора и резьбовых элементов.
