Назначение соединителя 2РМТ22КПН4Ш3В1В

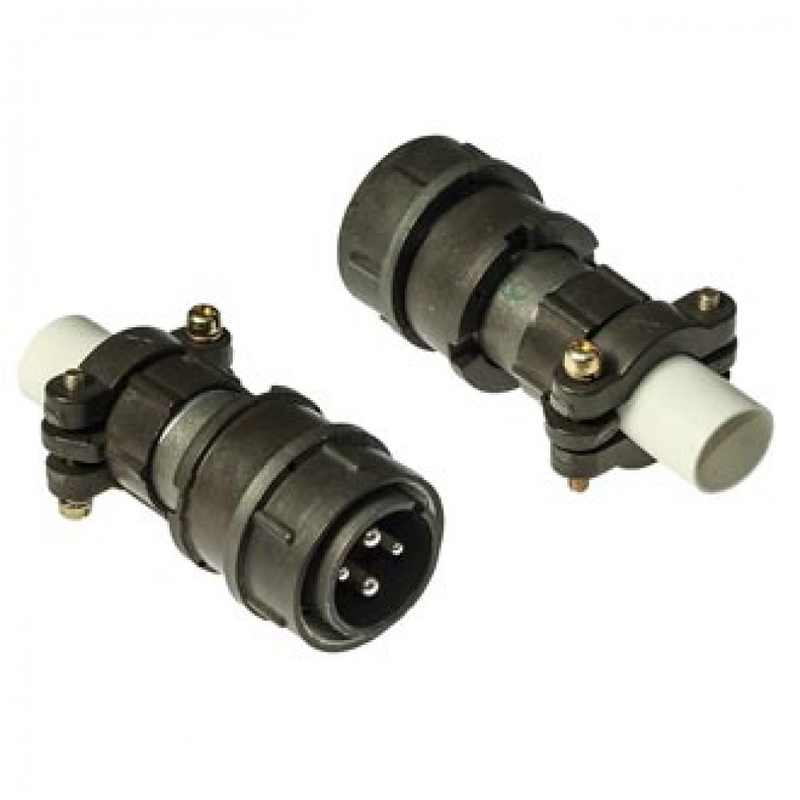

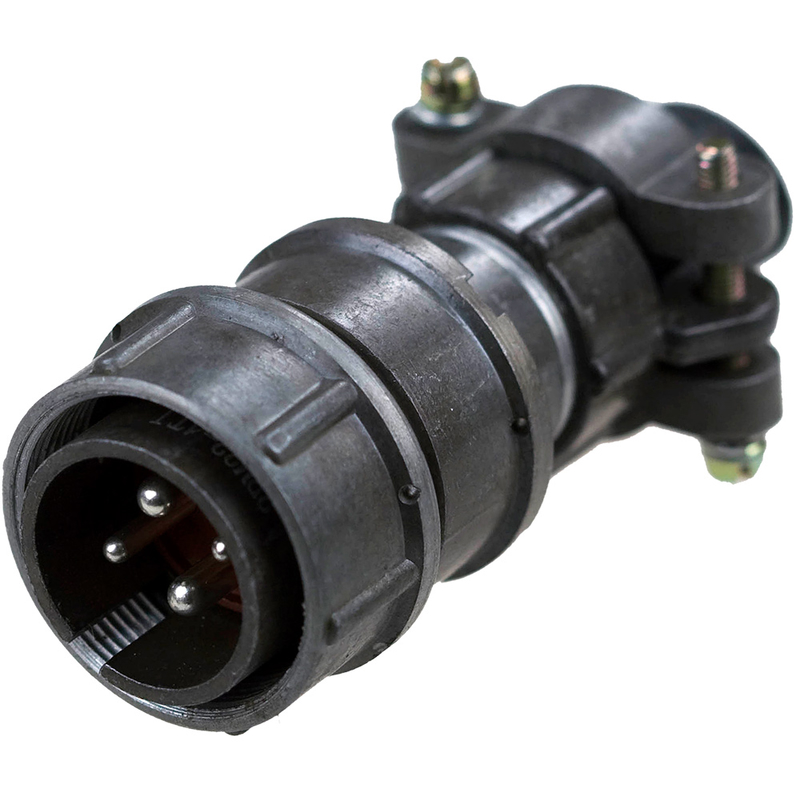

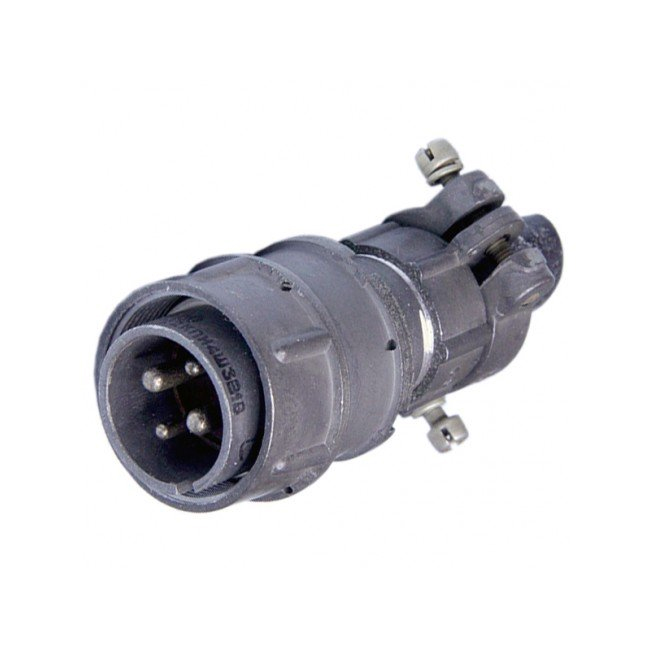

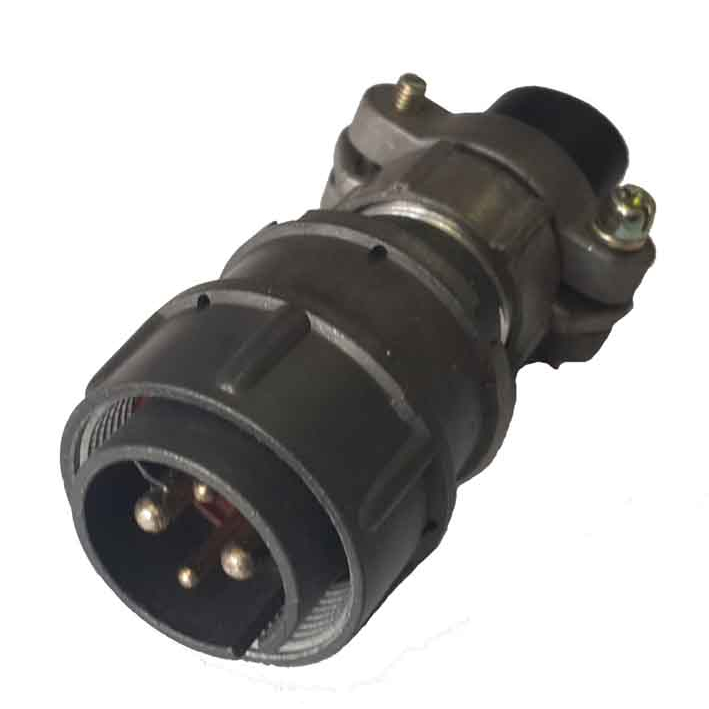

2РМТ22КПН4Ш3В1В представляет собой кабельную вилку цилиндрического низкочастотного негерметичного соединителя серии 2РМТ. Изделие выпускается в тропикоустойчивом и всеклиматическом исполнении и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение кабельных линий в условиях воздействия неблагоприятных климатических факторов.

Артикул изделия — 3456. Категория — 2РМТ22. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Структура обозначения 2РМТ22КПН4Ш3В1В раскрывает конструктивные и эксплуатационные особенности изделия. Понимание маркировки позволяет правильно подобрать соединитель под конкретную задачу.

• 2РМТ — тип соединителя;
• 22 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — негерметичное исполнение;
• 4Ш — четыре контакта с диаметрами 2 и 3 миллиметра;
• 3 — экранирование или шаг;
• В1 — вариант исполнения;
• В — покрытие контактов (серебро или золото).

Подтверждённые технические характеристики

Соединитель рассчитан на четыре контакта. Максимальный ток на один контакт составляет от 18 до 32 ампер, рабочее напряжение — до 560–700 вольт. Такие параметры позволяют использовать вилку в силовых и сигнальных цепях аппаратуры различного назначения.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 герц и при влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Наработка составляет не менее 1000 часов, ресурс сочленений — не менее 500 циклов. Монтаж выполняется внутренним объёмным способом: пайкой или обжимкой.

Условия эксплуатации

Всеклиматическое исполнение В2.1 подтверждает пригодность соединителя для работы в разнообразных климатических зонах, включая тропические условия. Это делает изделие востребованным в аппаратуре, эксплуатируемой на открытом воздухе, в помещениях с повышенной влажностью и в подвижных объектах.

Область применения

2РМТ22КПН4Ш3В1В применяется для электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Кабельное исполнение с прямым патрубком обеспечивает удобное подключение кабеля и надёжную фиксацию соединения. Негерметичная конструкция ориентирована на использование в условиях, где не требуется полная герметизация стыка, но предъявляются повышенные требования к климатической стойкости и механической прочности.

Благодаря четырём контактам с диаметрами 2 и 3 миллиметра и высоким токовым и температурным параметрам, вилка подходит для ответственных линий питания и передачи сигнала в составе бортовой, наземной и стационарной аппаратуры.
