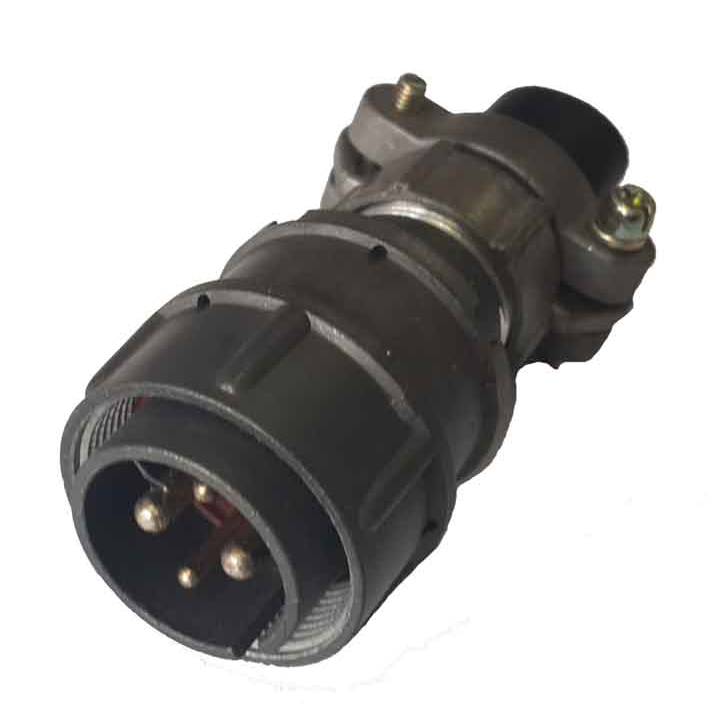

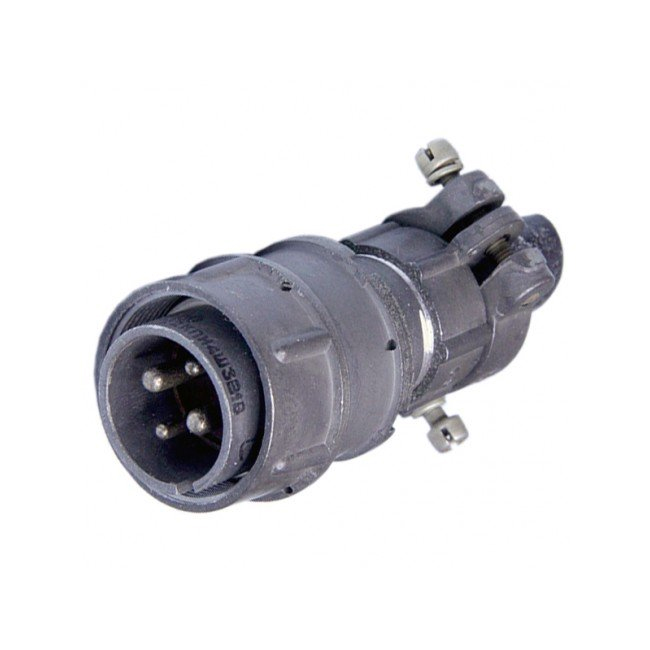

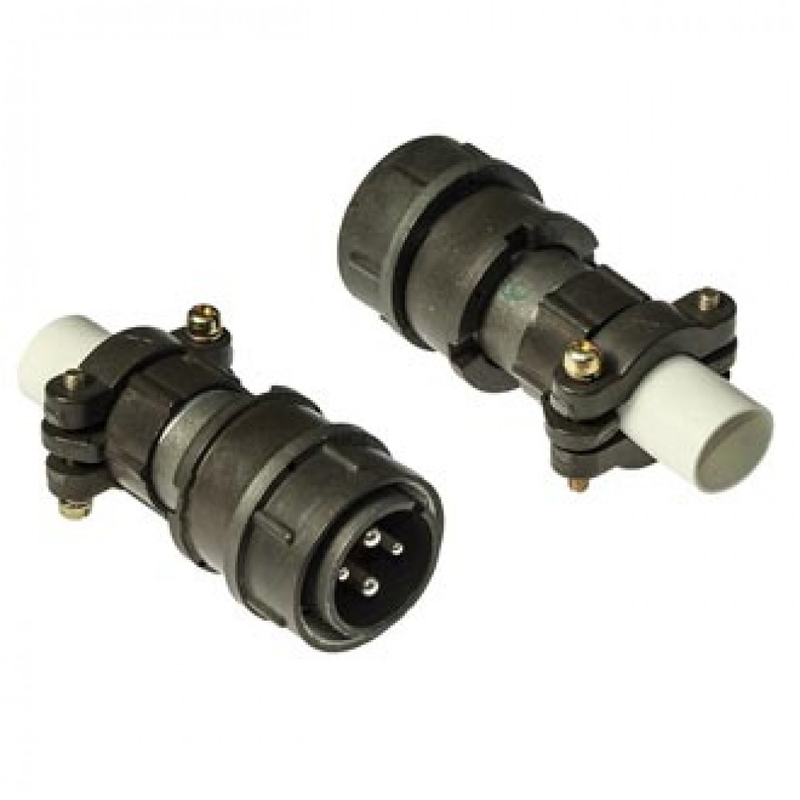

Назначение соединителя 2РМТ22КПН4Ш3В1В

2РМТ22КПН4Ш3В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие выпускается с резьбовым сочленением и имеет всеклиматическое исполнение, что позволяет использовать его в аппаратуре, эксплуатируемой в различных климатических зонах.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Конструкция относится к типу 2РМТ с четырьмя контактами, а исполнение соответствует кабельной вилке с прямым патрубком.

Расшифровка условного обозначения

Маркировка 2РМТ22КПН4Ш3В1В построена по стандартной схеме условных обозначений соединителей данного семейства и содержит полную информацию о конструкции и покрытии контактов:

• 2РМТ — тип соединителя.
• 22 — условный размер корпуса.
• К — вид корпуса кабельный.
• П — вид патрубка прямой.
• Н — вид гайки патрубка для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — вилка.
• 3 — обозначение сочетания контактов.
• В — покрытие контактов серебро.
• 1 — теплостойкость 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Таким образом, по обозначению можно однозначно определить, что это кабельная вилка с четырьмя контактами, прямым патрубком, гайкой для неэкранированного кабеля, серебряным покрытием контактов и теплостойкостью до 100 градусов Цельсия.

Подтверждённые технические характеристики

Ниже приведены параметры, подтверждённые для данной модели соединителя:

• Количество контактов — 4.
• Рабочее напряжение — не более 560 В.
• Диапазон рабочих частот — постоянный и переменный ток частотой до 3 МГц.
• Покрытие контактов — серебро.
• Максимальная токовая нагрузка на контакт диаметром 2 мм — 18 А.
• Максимальная токовая нагрузка на контакт диаметром 3 мм — 32 А.
• Общая токовая нагрузка на соединитель — 80 А.
• Сопротивление электрического контакта диаметром 2 мм — 5 мОм.
• Сопротивление электрического контакта диаметром 3 мм — 0,8 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Диапазон частот вибрации — от 1 до 1000 Гц.
• Теплостойкость — до 100 градусов Цельсия.

Механические и климатические воздействия

Соединитель выдерживает одиночные удары с ускорением 500 g, многократные удары с ускорением 100 g, а также линейные нагрузки с ускорением 200 g. Это подтверждает пригодность изделия для аппаратуры, работающей в условиях интенсивных механических нагрузок.

Гарантийная наработка составляет 1000 часов во всех режимах и условиях, допускаемых техническими условиями, либо 100000 часов в облегчённом режиме.

Применение и особенности исполнения

Соединитель 2РМТ22КПН4Ш3В1В применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а всеклиматическое исполнение и тропикоустойчивость позволяют эксплуатировать изделие в регионах с жарким и влажным климатом.

Кабельное исполнение корпуса с прямым патрубком и гайкой для неэкранированного кабеля упрощает монтаж и обеспечивает удобное подключение кабельных линий. Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной работе в цепях с токами указанной нагрузки.

Производитель данного соединителя — «Элекон». Партии изделия относятся к 2006 и 2007 годам выпуска.
